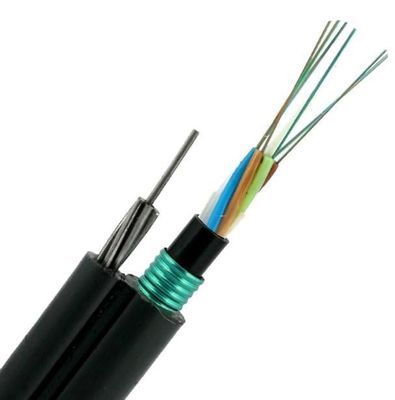

كابل الألياف الضوئية الجوي Gytc8s يدعم 48 نواة
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
---|---|---|---|
وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض : | 30 كم في اليوم |
مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/OEM |
---|---|---|---|
إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | GYFTC8S53 / GYFTC8Y53 |
معلومات تفصيلية |
|||
اللون: | أسود | سلك رسول: | 1.0 * 7 أسلاك فولاذية |
---|---|---|---|
بنية: | الشكل 8 | نوع الألياف: | وضع فردي |
السترة: | غمد PE مزدوج | OEM: | متوفرة |
التركيب: | دعم جوي ذاتي | اسم المنتج: | كابل الألياف الضوئية الجوي |
طول: | 2 كم أو طول مخصص | عدد الألياف: | 2-144 نواة |
نوع الكابل: | SADJ أو DADJ | قطر الدائرة: | 11.5 * 18 ملم |
تسليط الضوء: | GYFTC8Y53 الشكل 8 كبل الألياف البصرية,غمد PE الشكل 8 كابل الألياف البصرية,كابل الألياف PE غمد الشكل 8 |
منتوج وصف
كابل ألياف ضوئية ذو غلاف واحد مزدوج مدرع ذاتي الدعم 24 نواة
وصف

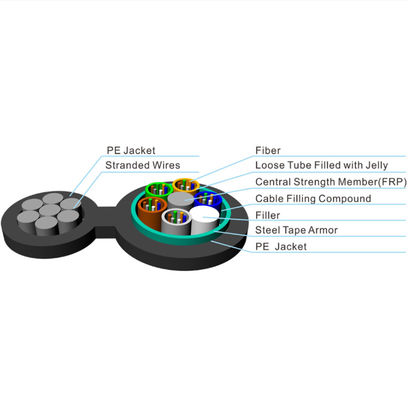

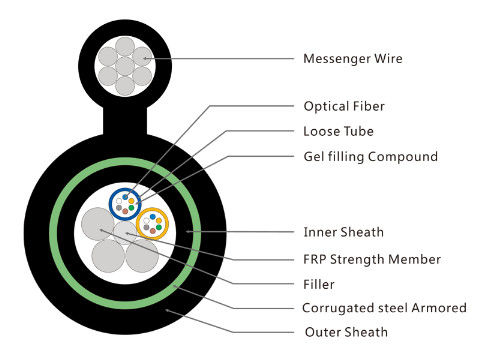

تم تصميم الكبل المزدوج ذو الأنبوب الفضفاض المدرع ذو الشكل 8 خصيصًا للتركيبات الجوية مع دمج سترة ثانية ودرع معدني فردي عندما تكون هناك حاجة إلى حماية ميكانيكية إضافية.مع الألياف يصل إلى 288 وتصميمات حبلا SZ.
سمات
أنبوب فضفاض مملوء بالهلام لحماية فائقة للألياف.
سترة مزدوجة ودرع مزدوج لحماية الكابل من هجوم القوارض والأضرار الميكانيكية.
تصميم مقاوم للأشعة فوق البنفسجية والرطوبة.تصميم الشكل 8 ذاتي الدعم.
الخصائص البصرية
أغراض | وحدة | تخصيص | |
G652D | |||
وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
1550 نانومتر | أم | 10.4±0.5 | |
قطر الكسوة | أم | 124.8±0.7 | |
تكسية غير دائرية | ٪ | ≤0.7 | |
خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
قطر الطلاء | أم | 245±5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
خطأ تركيز طلاء الكسوة | أم | ≤12 | |
الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل | ≤0.22 |
المعايير الفنية
نوع | SADJ |
عدد الألياف | 4-144 درجة |
قطر الأنبوب فضفاض PBT | 1.9 ملم |
قطر عضو القوة المركزية FRP | 1.5 ملم |
سمك الغلاف الخارجي / سمك الغمد الداخلي | 1.7 ملم / 1.0 ملم |
كابل OD مم | 11.5 ملم × 18 ملم |
رسول | سلك فولاذي 7 * 1.0 مم |
المواد سترة الداخلية | MDPE |
سترة خارج | HDPE |
وزن الكابل كجم / كم | 220 كجم / كم |
نطاق درجة حرارة التشغيل | -40 إلى + 70 ℃ |
نطاق درجة حرارة التثبيت | -40 إلى + 70 ℃ |
نطاق درجة حرارة النقل والتخزين | -40 إلى + 70 ℃ |
حمل الشد المسموح به (N) | المدى القصير: 1000 |
المدى الطويل: 3000 | |
مقاومة السحق | المدى القصير: 3000 نيوتن / 100 ملم |
المدى الطويل: 1000N / 100mm | |
الحد الأدنى من نصف قطر الانحناء للتركيب | 20 × OD |
الحد الأدنى من نصف قطر الانحناء للعملية | 10 × OD |

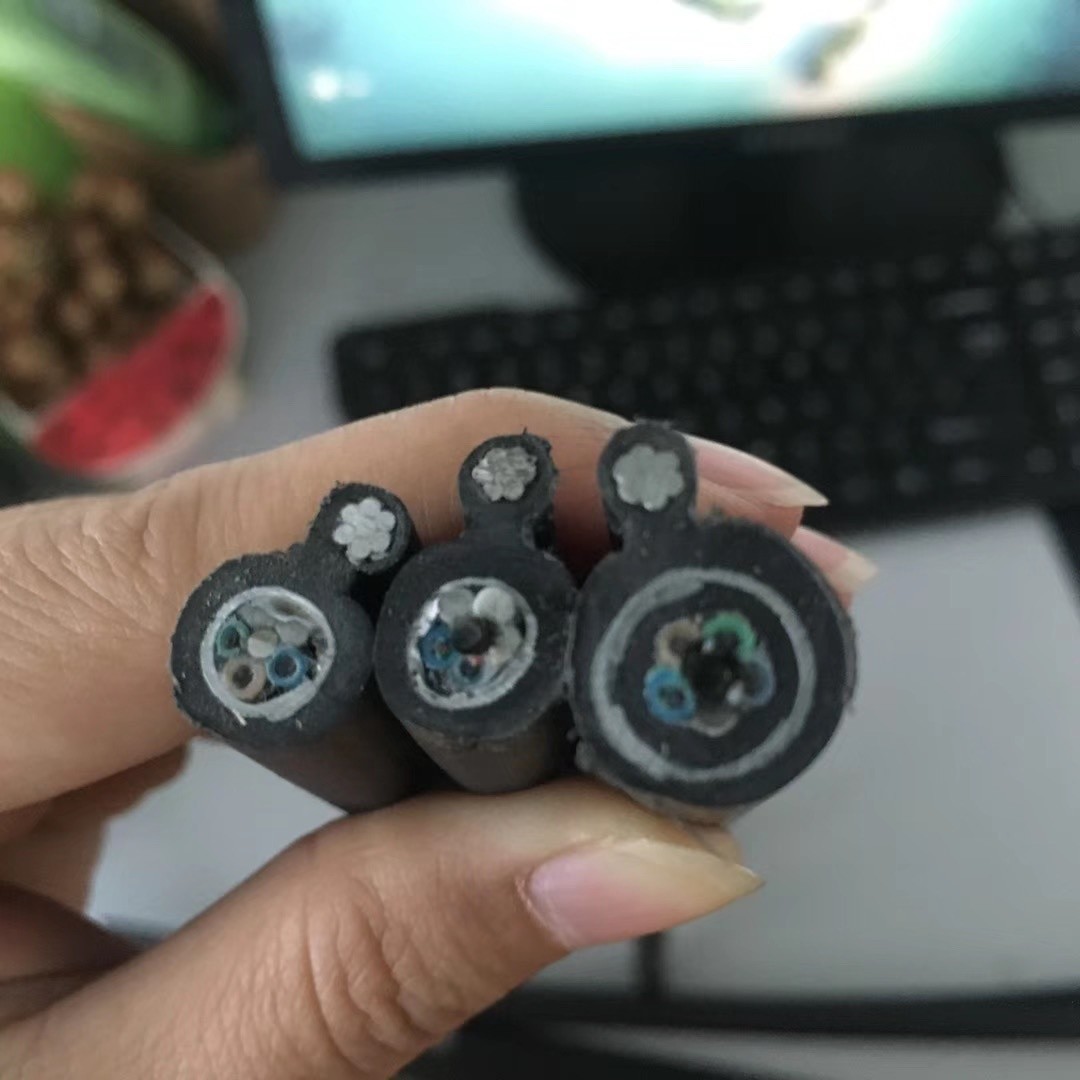

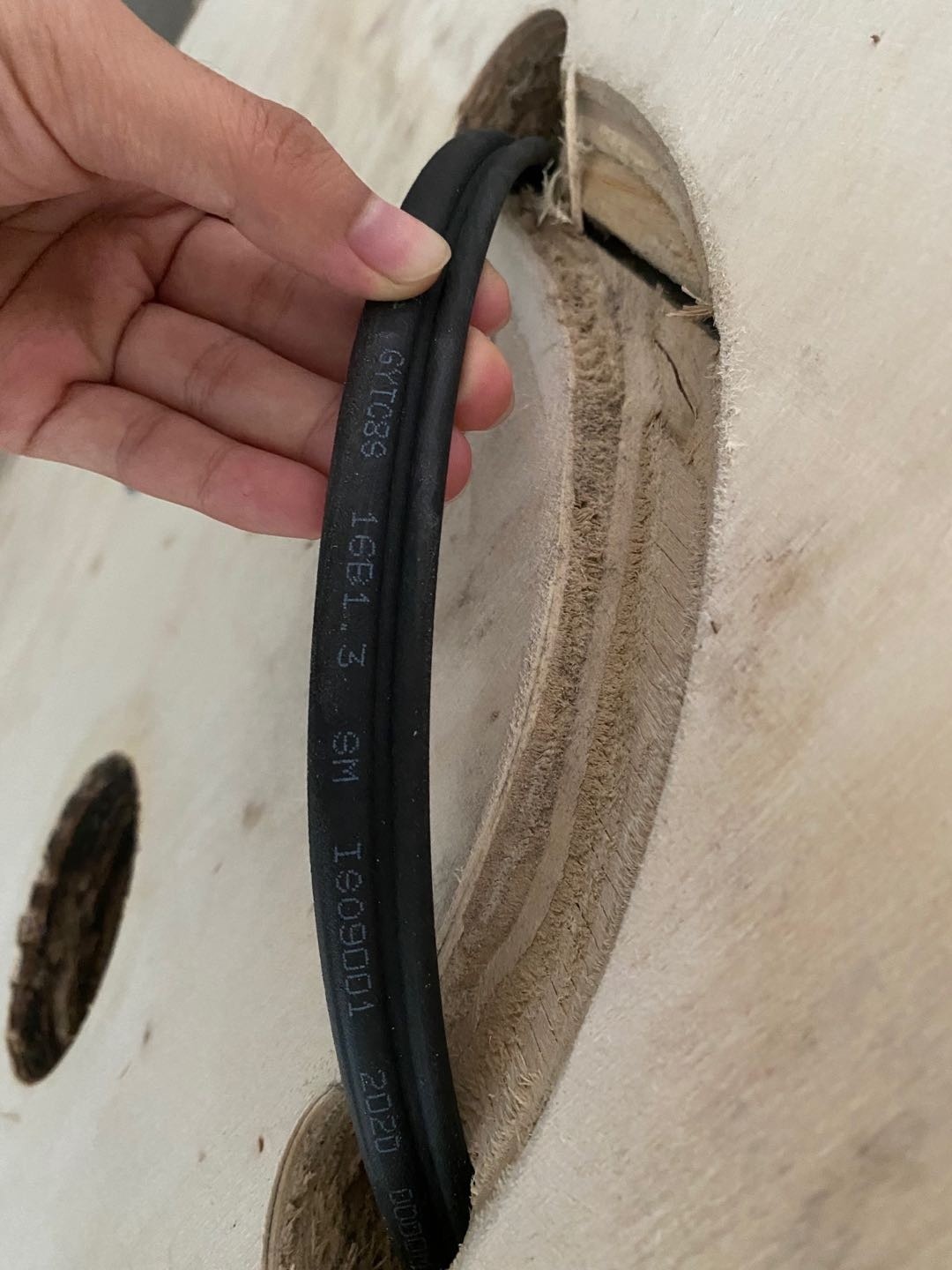

عينات الصورة
