مقاومة للماء 48 كور 500 متر تمتد كابل الألياف البصرية OFC ADSS
اتصل شخص : colleen
رقم الهاتف : 8618122384446
ال WhatsApp : +8618122384446

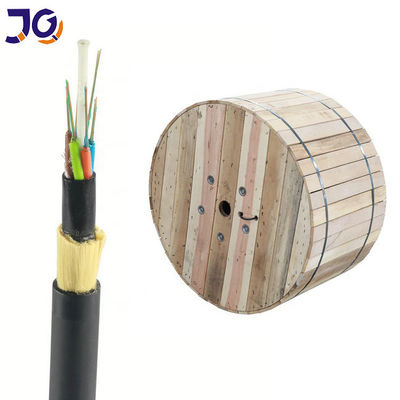

الحد الأدنى لكمية : | 1 كيلومتر | تفاصيل التغليف : | طبل خشبي |
---|---|---|---|
وقت التسليم : | 2-4 أيام | شروط الدفع : | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض : | 80000 كيلومتر في الشهر |
اسم العلامة التجارية: | Jiqian | رقم الموديل: | ADSS |
---|
معلومات تفصيلية |
|||
مكان المنشأ: | قوانغتشو، الصين | إصدار الشهادات: | CE/ISO9001 |
---|---|---|---|
القوة المركزية مينبر: | FRP | عضو قوة: | غزل كيفلر أراميد |
سترة كابل ADSS: | PE | التخزين / نطاق درجة حرارة النقل: | -40 إلى + 60 ℃ |
عدد الموصلات: | ≥ 10 | درجة الحرارة التشغيل: | -20 درجة مئوية ~ + 60 درجة مئوية |
تطبيق: | مبنى داخلي / خارجي | ||
تسليط الضوء: | كابل الألياف الضوئية الممتد بطول 120 مترًا,كابل الألياف البصرية Aramid ADSS |
منتوج وصف
الخصائص
1. يمكن تركيبها دون انقطاع التيار الكهربائي ؛
2. أداء AT ممتاز ، أقصى حد استقرائي عند نقطة التشغيل لغمد AT يمكن أن يصل إلى 25kV.
3.وزن خفيف وقطر صغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج والدعامات ؛
4. أطوال امتدادات كبيرة وأكبر امتداد يزيد عن 1000 متر ؛
5. أداء جيد لقوة الشد ودرجة الحرارة.
6. عمر التصميم 30 سنة.
معلمة الألياف
غرض | وحدة | تخصيص | |
نوع الألياف | G.652D | ||
وضع قطر المجال |
1310 نانومتر | مم | 9.2 ± 0.4 |
1550 نانومتر | مم | 10.4 ± 0.8 | |
قطر الكسوة | مم | 125.0 ± 1 | |
تكسية غير دائرية | ٪ | ≤1.0 | |
خطأ تركيز اللب / الكسوة | مم | ≤0.5 | |
قطر الطلاء | مم | 245 ± 5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
طلاء / خطأ تركيز الكسوة | مم | ≤12.0 | |
الطول الموجي لقطع الكابل | نانومتر | ≤1260 | |
معامل التوهين |
1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل / كم | ≤0.22 | |
إثبات مستوى الإجهاد | kpsi | ≥ 100 |
الخصائص الميكانيكية والبيئية
معايير الأداء |
قوة الشد المقدرة (RTS) |
KN |
4.5 |
يسمح باستخدام التوتر (MAT) |
KN |
2 | |
متوسط شد الجري السنوي (EDS) |
KN |
1.8 |
|
الحد من شد الجري (UES) |
KN |
3.2 |
|
معامل التمدد الحراري |
10-6 / |
1 / ℃ |
|
معامل يونج |
كيلو نيوتن / مم 2 |
3.75 |
|
قوة الانضغاط | لفترة طويلة | 1000 نيوتن / 100 ملم | |
على المدى القصير | 2000 نيوتن / 100 ملم | ||
الحد الأدنى لنصف قطر الانحناء | يركض | 115 ملم | |
وضع | 235 ملم | ||
وضع | -20 ~ + 60 درجة مئوية |
نطاق درجة الحرارة المطبقة | النقل والتشغيل | -40 ~ + 60 درجة مئوية | |
كابل الألياف البصرية طويل يو |
0.4 - 0.6٪ |
||
أوقات الحياة | 25 سنة كحد أقصى |
سمات:
التوهين المنخفض والتشتت ، والتحكم الخاص في الطول الزائد يضمن أداء نقل جيد في بيئات مختلفة.
أداء ميكانيكي ممتاز
مرونة جيدة وأداء الانحناء
قطر خارجي صغير وخفة وبناء مضغوط
وصف المنتج

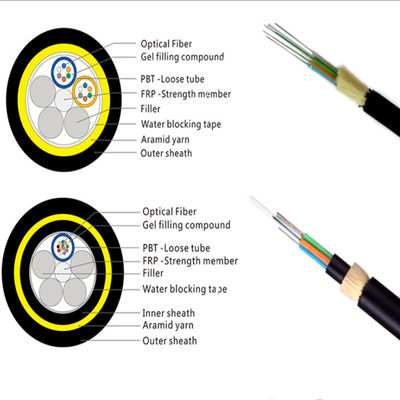

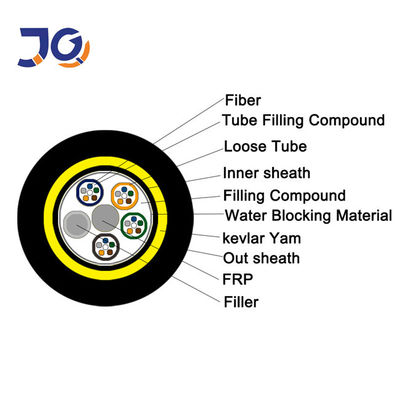

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.تمتلئ الأنابيب بمركب حشو مقاوم للماء.الأنابيب (والحشو) تقطعت بهم السبل حول FRP(البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد أن يتم تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو مقوى ،يتم استكمال الكابل بغلاف خارجي PE أو AT (مضاد للتتبع).
