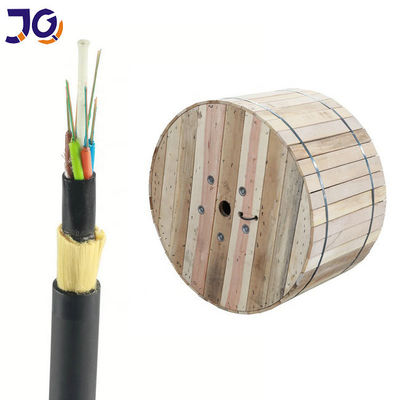

إعلانات أسلاك الألياف البصرية 12 الأساسية 2 كيلومتر الألياف البصرية الألياف البصرية g652d أسطوانة لفة
وصف المنتجات
سمات
يمكن تركيبها دون انقطاع التيار الكهربائي.
أداء ممتاز.يمكن أن يصل الحد الأقصى للحث عند نقطة التشغيل لغطاء AT إلى 25 كيلو فولت.
الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج والدعامات الخلفية.
أطوال امتدادات كبيرة وأكبر امتداد يزيد عن 200 متر.
أداء جيد لقوة الشد ودرجة الحرارة.
عمر التصميم أكثر من 30 سنة.
أبعاد الدثار المفرد لهياكل الكابلات
|
عدد الألياف |
هيكل |
الألياف لكل أنبوب |
قطر الأنبوب السائب (مم) |
CSM القطر / قطر الوسادة (مم) |
السماكة الاسمية للغلاف الخارجي (مم) |
قطر الكابل / الارتفاع (مم) |
وزن الكابل (كجم / كم) |
| 4 | 1 + 6 | 4 | 1.9 ± 0.1 | 2.0 / 2.0 | 1.6 | 9.5 ± 0.2 | 80 |
| 6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 8 | 1 + 6 | 4 | 1.9 ± 0.1 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 12 | 1 + 6 | 6 | 2.1 ± 0.1 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 24 | 1 + 6 | 6 | 2.1 ± 0.1 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 36 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.0 / 2.0 | 1.6 | 10.0 ± 0.2 | 85 |
| 48 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.0 / 2.0 | 1.6 | 10.0 ± 0.2 | 85 |
| 72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.0 / 2.0 | 1.6 | 10.0 ± 0.3 | 85 |
| 96 | 1 + 8 | 12 | 2.2 ± 0.1 | 2.0 / 3.4 | 1.7 | 11.8 ± 0.3 | 123 |
| 144 | 1 + 12 | 12 | 2.2 ± 0.1 | 3.0 / 6.2 | 1.7 | 14.5 ± 0.3 | 175 |

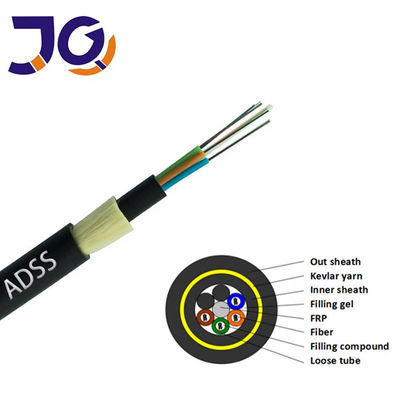

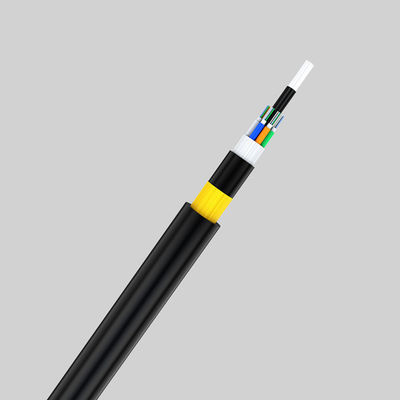

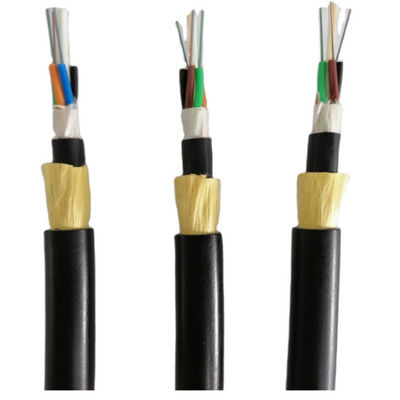

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.تمتلئ الأنابيب بمركب حشو مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد تطبيق طبقة مجدولة من خيوط الأراميد فوق الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
1. تصميم أنبوب فضفاض
أداء ثابت وتوافق مع جميع أنواع الألياف الشائعة
2. الدعم الذاتي
بدلاً من خيوط الأراميد أو خيوط الزجاج ، ليس هناك حاجة إلى سلك دعم أو رسول.
3.تراك مقاومة وسترة المتاحة
بالنسبة لخطوط الطاقة 10KV و 35KV ، يمكن استخدام البولي إيثيلين (PE) ، بالنسبة لخط الطاقة 110KN و 220KN ، يجب أن يكون الغلاف الخارجي مقاومًا للتآكل (AT).
4.Sutable لتثبيت الدعم الذاتي الجوي
