مقاومة للماء 48 كور 500 متر تمتد كابل الألياف البصرية OFC ADSS
اتصل شخص : colleen
رقم الهاتف : 8618122384446
ال WhatsApp : +8618122384446

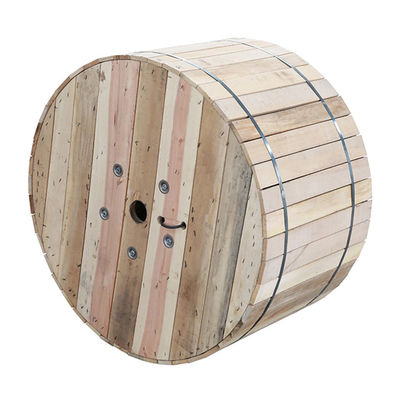

الحد الأدنى لكمية : | 1 كيلومتر | تفاصيل التغليف : | طبل خشبي / حسب الطلب |
---|---|---|---|
وقت التسليم : | 2-4 أيام | شروط الدفع : | ويسترن يونيون ، موني جرام ، T / T ، L / C. |
القدرة على العرض : | 100 كم شهريا |
مكان المنشأ: | الصين | اسم العلامة التجارية: | jiqian |
---|---|---|---|
إصدار الشهادات: | ISO9001 | رقم الموديل: | ADSS |
معلومات تفصيلية |
|||
نوع الألياف: | G652D | تطبيق: | هوائي / مجرى هواء |
---|---|---|---|
عدد الموصلات: | 48 نواة 96 نواة 144 كور | بنية: | أنبوب فضفاض تقطعت بهم السبل |
درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية | عضو القوة المركزية: | FRP |
فترة: | 80 م 100 م 200 م 300 م | ||
تسليط الضوء: | كابل الألياف البصرية ADSS 12 نواة,كابل الألياف البصرية ADSS المضاد للقوارض |
منتوج وصف

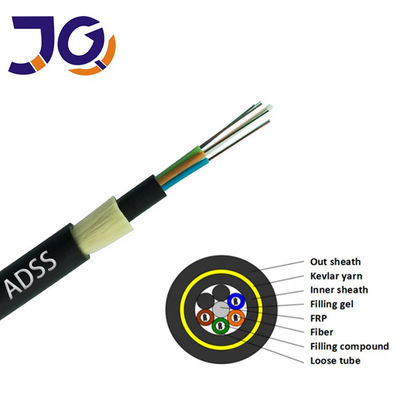

كابل فيبرا بصري مضاد للقوارض بطول 100 متر 12 كور
يعتبر كبل ADSS (الدعم الذاتي بالكامل للعازل الكهربائي) مثاليًا للتثبيت في بيئات التوزيع وكذلك في بيئات النقل ، حتى عندما تكون تركيبات الخط المباشر مطلوبة.
سمات:
1: يمكن تركيبها دون انقطاع التيار الكهربائي.
2: أداء ممتاز AT.يمكن أن يصل الحد الأقصى للحث عند نقطة التشغيل لغطاء AT إلى 25 كيلو فولت.
3: خفة الوزن وقطر صغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج و 4: الدعائم الخلفية.
5: أطوال امتدادات كبيرة وأكبر امتداد يزيد عن 200 متر.
6: أداء جيد قوة الشد ودرجة الحرارة.
7: عمر التصميم أكثر من 30 عامًا.
التطبيقات:
جوي
الهيكل والمواصفات الفنية ADSS-SJ (50-150 م):
المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
تسجيلديلي ماكس. (كيلو نيوتن) |
الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) |
فترة راحة قوة (كيلو نيوتن) |
قوة عضو CSA (مم 2) |
معامل (kN / مم 2) |
الحرارة توسع معامل في الرياضيات او درجة (x10- 6 / ك) |
فترة مناسبة (معيار NESC ، م) |
||||
سترة PE | AT سترة | أ | ب | ج | د | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
الهيكل والمواصفات الفنية ADSS-DJ (50-750M)
المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
تسجيلديلي ماكس. (كيلو نيوتن) |
الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) |
فترة راحة قوة (كيلو نيوتن) |
قوة عضو CSA (مم 2) |
معامل (kN / مم 2) |
الحرارة توسع معامل في الرياضيات او درجة (x10- 6 / ك) |
فترة مناسبة (معيار NESC ، م) |
||||
سترة PE | AT سترة | أ | ب | ج | د | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
ملاحظة: يتم سرد جزء فقط من كبلات ADSS في الجدول.يمكن الاستعلام عن كبلات ADSS ذات الامتدادات الأخرى من EFON مباشرة.
يتم الحصول على المواصفات الواردة في الجدول بشرط عدم وجود فرق في الارتفاع وتقلل التثبيت بنسبة 1٪.
يتراوح عدد الألياف من 2 إلى 72. تحديد الألياف يتوافق مع المعيار الوطني.
يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملاً للعقد.يرجى الاتصال بأفراد المبيعات لدينا لمزيد من المعلومات التفصيلية.
