48 الأساسية البصرية الهوائية G652d الألياف الضوئية دعم الإعلانات الخارجية الألياف البصرية

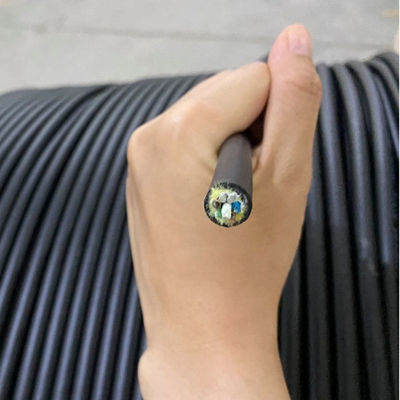

كابل ADSS عبارة عن هيكل مجدول من أنبوب فضفاض.الألياف الضوئية 250 ميكرون ، الأنبوب السائب مصنوع من بلاستيك عالي الجودة ، مملوء بمركب مقاوم للماء.يوجد في وسط قلب الكبل عضو قوة FRP ، يتم لف الأنبوب السائب (وحبل التعبئة) حول قلب التعزيز المركزي لتشكيل قلب كابل مدمج ومستدير ، ويتم ملء الفجوة الموجودة في قلب الكابل بالماء منع حشو.الجزء الخارجي من الكابل عبارة عن غلاف داخلي من البولي إيثيلين (PE) ، ثم الأراميد ذو قوة الشد العالية الملتوية ، والأبعد هو الغلاف الخارجي للتتبع الكهربائي (AT).
مميزات:
· أداء ميكانيكي ودرجة حرارة جيد
· أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
· مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
· مقاومة السحق والمرونة
· تم اتخاذ الإجراءات التالية لضمان إحكام الكبل للماء:
-البلاستيك المقوى بالألياف المفرد كعضو مقوى مركزي
- مجمع تعبئة الأنبوب الفضفاض
-حشو قلب الكابل بنسبة 100٪
-PSP تعزيز مقاوم للرطوبة
- مادة مانعة لتسرب المياه
الخصائص البصرية:
| G.652D | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| التوهين (+20 ℃) | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | |
| @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | ||
| @ 1310nm | ≤0.36 ديسيبل / كم | |||
| @ 1550nm | ≤0.22dB / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميجا هرتز · كم | ≥200MHz · كم | |
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميجا هرتز · كم | ||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.15NA | ||
| طول موجة قطع الكابل | ≤1260 نانومتر | |||
المعايير:
يتوافق كابل ADSS مع المعيار YD / T 901-2001 وكذلك IEC 60794-1
