مقاومة للماء 48 كور 500 متر تمتد كابل الألياف البصرية OFC ADSS
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
| الحد الأدنى لكمية : | 10 كم | تفاصيل التغليف : | طبل خشبي أو طبل حديد |
|---|---|---|---|
| وقت التسليم : | تفاوض | شروط الدفع : | T / T ، ويسترن يونيون ، علي باي |
| القدرة على العرض : | 20000 كم شهريا |
| مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/HAISO |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 CE ROHS | رقم الموديل: | ADSS-4F / 12F / 24F / 48F / 96fF |
|
معلومات تفصيلية |
|||
| طلب: | اتصالات | تهم الألياف: | 4-432 نواة |
|---|---|---|---|
| يولد: | 50 م 100 م / 200 م / 300 م أو حسب الطلب | الألياف لكل أنبوب: | 4/6/8/12/24 / 48F |
| خدمة: | تقديم عينة | عدد القوة: | FRP ، خيوط كيفلر أراميد |
| بنية: | أنبوب فضفاض مجدول مع حشو | لون السترة: | أسود أصفر بولي أو حسب الطلب |
| درجة حرارة التشغيل: | -40 إلى + 70 ℃ | نوع الألياف: | G652D ، OM3 ، G655 ، OM4 |
| تسليط الضوء: | كابل الألياف البصرية ADSS أحادي الوضع,كابل الألياف البصرية ADSS ذاتي الدعم |
||
منتوج وصف
في الهواء الطلق أحادية سترة متعددة النوى مفردة كابل ADSS الألياف البصرية
تدمير ADSS
كابل ADSS مصنوع من مادة غير معدنية ومدعوم ذاتيًا بخط نقل الطاقة الهوائية.مادة مقاومة التوتر هي خيوط الأراميد
مع وحدات مرونة عالية.ويمكن أن يؤدي تحسين الهيكل إلى نشر وزن الكابل وخصائصه الميكانيكية والفيزيائية بشكل مناسب

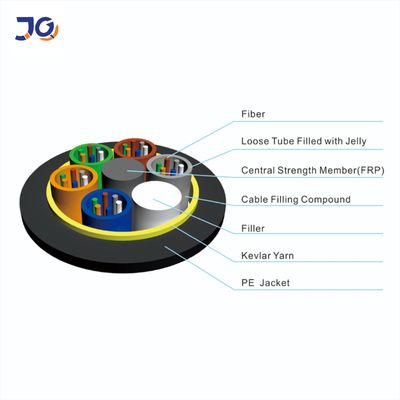

وتقليل الحمل على البرج.تركيب أنبوب فضفاض ، أنابيب مملوءة بالهلام ، عناصر (أنابيب وقضبان حشو) وخيوط مانعة لتسرب المياه
حول عضو قوة مركزي غير معدني ، خيوط بوليستر تستخدم لربط قلب الكابل ، شريط مانع للماء ملفوف طوليًا حول قلب الكابل ،
عززت غزل الرناراميد والغمد الخارجي PE.
صفات
· يمكن تركيبها دون انقطاع التيار الكهربائي
· أداء AT ممتاز ، أقصى حد استقرائي عند نقطة التشغيل لغمد AT يمكن أن يصل إلى 25kV
· الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج
و backprops
· أطوال امتدادات كبيرة وأكبر امتداد يزيد عن 1000 متر
· أداء جيد لقوة الشد ودرجة الحرارة
· عمر التصميم 30 سنة
·طلب
يتم أخذ الحالة الفعلية لخطوط الطاقة العلوية في الاعتبار بالكامل عند تصميم كابل ADSS.لخطوط الطاقة الهوائية تحت 110 كيلوفولت ،
يتم تطبيق غلاف خارجي PE.بالنسبة لخطوط الطاقة التي تساوي أو تزيد عن 110 كيلو فولت ، يتم تطبيق الغلاف الخارجي في AT.التصميم المخصص لكمية الأراميد والتجديل
عملية تلبية الطلب على فترات مختلفة.
·المعايير
يتوافق كابل ADSS مع معيار IEEE P 1222 وكذلك IEC 60794-1.
الهيكل والمواصفات الفنية
1.سترة واحدة ADSS
| عدد الألياف | بنية | الألياف لكل أنبوب |
قطر أنبوب لوس (مم) |
FRP / قطر الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
|
| سترة PE | AT سترة | |||||||
| 4 | 1 + 6 | 4 | 1.9 | 2.0 / 2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1 + 6 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 8 | 1 + 6 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 12 | 1 + 6 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 24 | 1 + 6 | 6 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 85 | 95 |
| 48 | 1 + 6 | 12 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 10.0 | 88 | 98 |
| 72 | 1 + 6 | 12 | 2.2 | 2.0 / 2.0 | 1.7 ± 0.1 | 10.5 | 98 | 108 |
| 96 | 1 + 8 | 12 | 2.2 | 2.0 / 3.4 | 1.7 ± 0.1 | 12.0 | 122 | 135 |
| 144 | 1 + 12 | 12 | 2.2 | 3.0 / 7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
تلميحات: جميع المواصفات الموجودة في الجدول abolve هي بيانات تقريبية ، لمزيد من المواصفات التفصيلية ،
الرجاء الاتصال البائع لدينا.
2. سترة مزدوجة ADSS
| عدد الألياف | بنية | الألياف لكل أنبوب |
قطر أنبوب لوس (مم) |
FRP / قطر الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
|
| سترة PE | AT سترة | |||||||
| 4 | 1 + 6 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 6 | 1 + 6 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 8 | 1 + 6 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 12 | 1 + 6 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 24 | 1 + 6 | 6 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
| 48 | 1 + 6 | 12 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
| 72 | 1 + 6 | 12 | 2.2 | 2.0 / 2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
| 96 | 1 + 8 | 12 | 2.2 | 2.0 / 3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
| 144 | 1 + 12 | 12 | 2.2 | 3.0 / 7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
تلميحات: جميع المواصفات الموجودة في الجدول abolve هي بيانات تقريبية ، لمزيد من المواصفات التفصيلية ،
الرجاء الاتصال البائع لدينا.
|
نوع الألياف |
توهين (+ 20 ℃) |
عرض النطاق |
الطول الموجي لقطع الكابلات الضوئية |
||||
|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300 نانومتر |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300 نانومتر |
||
| ع 652 | - | - | ≤0.36 ديسيبل / كم | ≤0.22dB / كم | - | - | ≤1260 نانومتر |
| ع 655 | - | - | ≤0.40 ديسيبل / كم | ≤0.23 ديسيبل / كم | - | - | ≤1450 نانومتر |
| 50/125 ميكرون | ≤3.3 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥500 ميجا هرتز · كم | ≥500 ميجا هرتز · كم | - |
| 62.5 / 125 ميكرون | ≤3.5 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥200MHz · كم | ≥500 ميجا هرتز · كم | - |

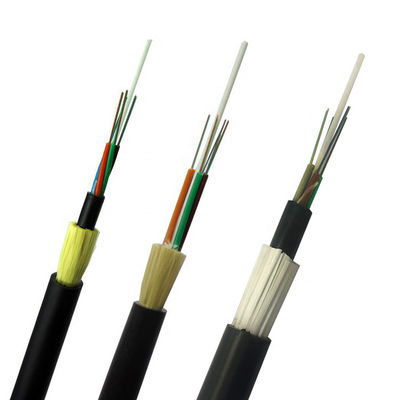

تفاصيل تظهر الصورة
كابل ألياف ADSS أحادي الغلاف
كابل الألياف البصرية ADSS مزدوج السترة
التعبئة:
1. هل المصنع مباشرة؟
كشركة مصنعة محترفة للكابلات ، متخصصة في كابلات الألياف البصرية ، وكابل اندلاع MPO ، وسلك تصحيح الألياف البصرية.
يتم تصدير منتجاتنا بشكل رئيسي إلى أوروبا وأمريكا الجنوبية وبعض البلدان والمناطق الأخرى.
2. ما هي المنتجات الرئيسية الخاصة بك؟
كابلات الألياف الضوئية الخارجية كابلات الألياف البصرية الداخلية FTTH كابلات إسقاط ADSS
أسلاك التصحيح المدرعة الداخلية كابل الألياف الضوئية حبال التصحيح البصري Sc LC FC ST MTP MPO الحبل التصحيح البصري
3. فترة ضمان جودة المنتج؟
ضمان 20 سنة لكابلات الألياف الضوئية
4. هل لديك شهادة للمواد الخام؟
نبني علاقة تعاون طويلة الأمد مع موردي المواد الخام المؤهلين ISO9001 ROHS
