كل قوة عازلة FRP 12 24 48 النوى كابل الألياف البصرية ADSS في الهواء الطلق أحادي النوى
· يمكن تركيبها دون انقطاع التيار الكهربائي
· أداء AT ممتاز ، أقصى حد استقرائي عند نقطة التشغيل لغمد AT يمكن أن يصل إلى 25kV
· الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج
و backprops
· أطوال امتدادات كبيرة وأكبر امتداد يزيد عن 1000 متر
· أداء جيد لقوة الشد ودرجة الحرارة
· عمر التصميم 30 سنة
·تطبيق
يتم أخذ الحالة الفعلية لخطوط الطاقة العلوية في الاعتبار بالكامل عند تصميم كابل ADSS.لخطوط الطاقة الهوائية تحت 110 كيلوفولت ،
يتم تطبيق غلاف خارجي PE.بالنسبة لخطوط الطاقة التي تساوي أو تزيد عن 110 كيلو فولت ، يتم تطبيق الغلاف الخارجي في AT.التصميم المخصص لكمية الأراميد والتجديل
عملية تلبية الطلب على فترات مختلفة.
·المعايير
يتوافق كابل ADSS مع معيار IEEE P 1222 وكذلك IEC 60794-1.

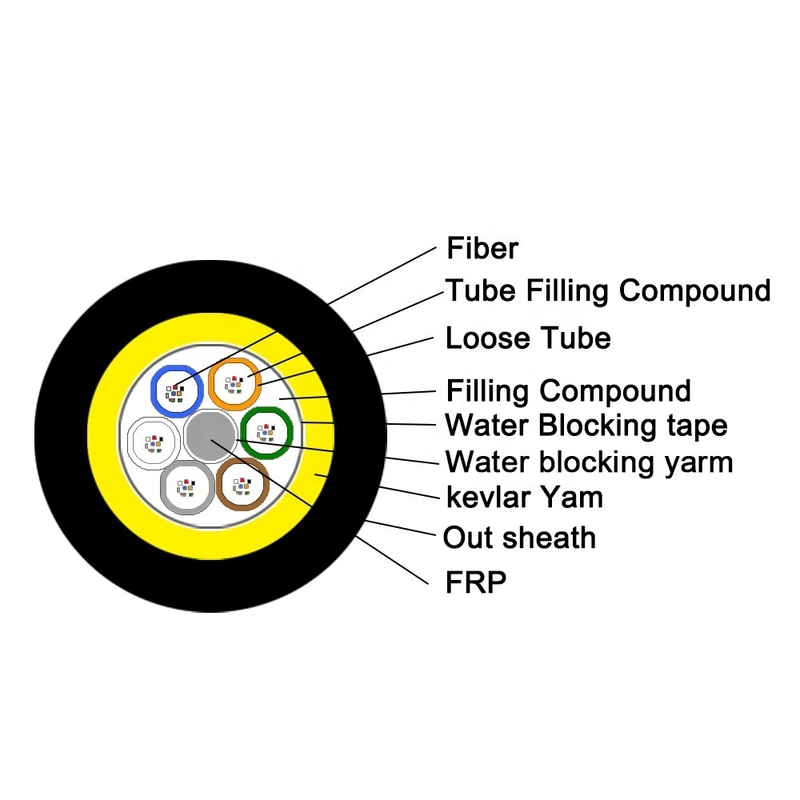

الهيكل والمواصفات الفنية
1.سترة واحدة ADSS
| عدد الألياف | بنية | الألياف لكل أنبوب |
قطر أنبوب لوس (مم) |
FRP / قطر الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
|
| سترة PE | AT سترة | |||||||
| 4 | 1 + 5 | 4 | 1.9 | 2.0 / 2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1 + 5 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 8 | 1 + 5 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 12 | 1 + 5 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 24 | 1 + 5 | 6 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 85 | 95 |
| 48 | 1 + 5 | 12 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 10.0 | 88 | 98 |
| 72 | 1 + 6 | 12 | 2.2 | 2.0 / 2.0 | 1.7 ± 0.1 | 10.5 | 98 | 108 |
| 96 | 1 + 8 | 12 | 2.2 | 2.0 / 3.4 | 1.7 ± 0.1 | 12.0 | 122 | 135 |
| 144 | 1 + 12 | 12 | 2.2 | 3.0 / 7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
تلميحات: جميع المواصفات الموجودة في الجدول abolve هي بيانات تقريبية ، لمزيد من المواصفات التفصيلية ،
الرجاء الاتصال البائع لدينا.
2. سترة مزدوجة ADSS
| عدد الألياف | بنية | الألياف لكل أنبوب |
قطر أنبوب لوس (مم) |
FRP / قطر الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
|
| سترة PE | AT سترة | |||||||
| 4 | 1 + 5 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 6 | 1 + 5 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 8 | 1 + 5 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 12 | 1 + 5 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 24 | 1 + 5 | 6 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
| 48 | 1 + 5 | 12 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
| 72 | 1 + 6 | 12 | 2.2 | 2.0 / 2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
| 96 | 1 + 8 | 12 | 2.2 | 2.0 / 3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
| 144 | 1 + 12 | 12 | 2.2 | 3.0 / 7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
تلميحات: جميع المواصفات الموجودة في الجدول abolve هي بيانات تقريبية ، لمزيد من المواصفات التفصيلية ،
الرجاء الاتصال البائع لدينا.
|
نوع الألياف |
توهين (+ 20 ℃) |
عرض النطاق |
الطول الموجي لقطع الكابلات الضوئية |
||||
|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300 نانومتر |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300 نانومتر |
||
| ع 652 | - | - | ≤0.36 ديسيبل / كم | ≤0.22dB / كم | - | - | ≤1260 نانومتر |
| ع 655 | - | - | ≤0.40 ديسيبل / كم | ≤0.23 ديسيبل / كم | - | - | ≤1450 نانومتر |
| 50/125 ميكرون | ≤3.3 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥500 ميجا هرتز · كم | ≥500 ميجا هرتز · كم | - |
| 62.5 / 125 ميكرون | ≤3.5 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥200MHz · كم | ≥500 ميجا هرتز · كم | - |

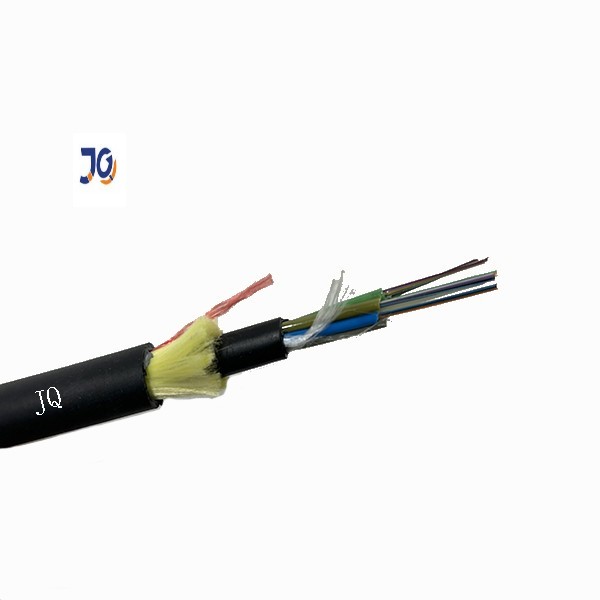

تفاصيل تظهر الصورة
كابل ألياف ADSS أحادي الغلاف
كابل الألياف البصرية ADSS مزدوج السترة
التعبئة:
التعليمات
1. هل أنت شركة تجارية أو مصنع؟
نحن الشركة المصنعة بخبرة 10 سنوات ، نحن متخصصون في البحث والتطوير والإنتاج
لكابل الألياف البصرية وكابل إسقاط وسلك المسار إلخ.مصنعنا في مدينة قوانغتشو ، مرحبا بكم في زيارتنا!
2. حول الجودة؟
سنقوم بالتسليم قبل اختبار كل ألياف عند الانتهاء من الإنتاج.
بعد تأكيد السعر ، يمكنك طلب عينات مجانية للتحقق من الجودة.
3. يمكنك قبول طلب صغير؟
نعم ، أمر صغير متاح.نحن ندعم مشروعًا جديدًا لعملائنا ، لأننا نعلم أن العمل دائمًا من أمر صغير.
4. ما هو وقت التسليم؟
عادة حوالي 3-7 أيام عمل ، فإنه يعتمد بشكل أساسي على كمية الطلب.
ولكن يرجى التأكد من أننا سوف نقوم بترتيب البضائع الخاصة بك في أسرع وقت ممكن بعد الدفع.
5. يمكنك قبول خدمة OEM؟
نعم ، نرحب بخدمة OEM.يمكننا طباعة شعارك على المنتج.أي فكرة منك متاحة.
4. هل لديك شهادة للمواد الخام؟
نبني علاقة تعاون طويلة الأمد مع موردي المواد الخام المؤهلين ISO9001 ROHS
