كابل الألياف الضوئية الجوي Gytc8s يدعم 48 نواة
اتصل شخص : colleen
رقم الهاتف : 8618122384446
ال WhatsApp : +8618122384446
معلومات تفصيلية |
|||
رقم الموديل: | GYTC8S / GYTC8Y | نوع الألياف: | G652D |
---|---|---|---|
عدد الألياف: | 2-144 نوى | لون: | أسود |
سلك رسول: | 7 * 1.0 أسلاك الفولاذ التي تقطعت بهم السبل | بناء: | الشكل 8 كابل |
يكتب: | الوضع الفردي والوضع المتعدد | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
طلب: | تطبيق هوائي خارجي | اسم المنتج: | الشكل 8 كابل الألياف الضوئية ذاتي الدعم |
تسليط الضوء: | كابل دعم ذاتي 144 نواة,كابل دعم ذاتي GYTC8Y,كابل دعم ذاتي أحادي الوضع |
منتوج وصف

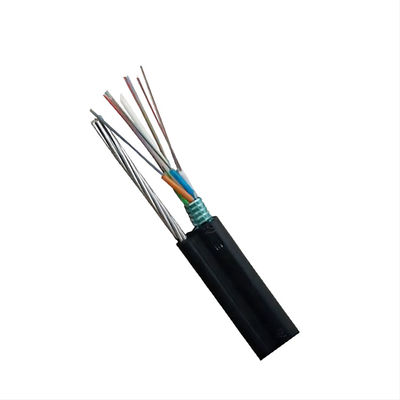

كابل الدعم الذاتي GYTC8S GYTC8Y
يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل.تمتلئ الأنابيب بمركب حشو مقاوم للماء.يوجد سلك فولاذي أو FRP في وسط القلب كعضو قوة معدنية.الأنابيب (والحشوات) ملتصقة حول عضو القوة في قلب كابل مدمج ودائري.يتم تطبيق الفولاذ المموج حول قلب الكابل ، والذي يتم ملؤه بمركب التعبئة لحمايته من دخول الماء.هذا الجزء من الكبل مصحوب بأسلاك حبلا ، حيث يتم استكمال الجزء الداعم بغمد البولي إيثيلين (PE) ليكون على شكل هيكل 8.
سمات
- تستخدم الأسلاك الفولاذية كعضو قوة مركزية
- مجمع تعبئة أنبوب فضفاض
- 100٪ حشوة أساسية للكابل
- تعزيز PSP مقاوم للرطوبة
الخصائص البصرية
أغراض | وحدة | تخصيص | |
G652D | |||
وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
1550 نانومتر | أم | 10.4±0.5 | |
قطر الكسوة | أم | 124.8±0.7 | |
تكسية غير دائرية | ٪ | ≤0.7 | |
خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
قطر الطلاء | أم | 245±5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
خطأ تركيز طلاء الكسوة | أم | ≤12 | |
الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل | ≤0.22 |
المعايير الفنية
عدد الألياف | بناء | الألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر / قطر الوسادة CSM (مم) |
السماكة الاسمية للغلاف الخارجي (مم) |
قطر الكابل / ارتفاع (مم) |
وزن الكابل (كجم / كم) |
4 | 1 + 5 | 4 | 1.8 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 155 |
6 | 1 + 5 | 6 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 155 |
8 | 1 + 5 | 8 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 155 |
12 | 1 + 5 | 6 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 155 |
24 | 1 + 5 | 6 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 155 |
36 | 1 + 6 | 12 | 1.9 ± 0.1 | 1.6 / 1.6 | 1.6 | 9.6 * 15.2 | 168 |
48 | 1 + 5 | 12 | 2.2 ± 0.1 | 1.6 / 1.6 | 1.6 | 9.6 * 15.2 | 168 |
72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.0 / 2.0 | 1.6 | 10.8 * 16.3 | 190 |
96 | 1 + 8 | 12 | 2.2 ± 0.1 | 1.6 / 3.5 | 1.6 | 12 * 17.5 | 205 |
144 | 1 + 12 | 12 | 2.2 ± 0.1 | 2.0 / 6.4 | 1.8 | 15.8 * 21.3 | 320 |
التعبئة
• طبل خشبي قياسي للكابلات
• طول البكرة القياسي: 2/3 كم / بكرة ، كما يتوفر طول آخر
