وصف كابل قطرة الألياف
GJXH/GJYXCHكابل الألياف الضوئية هو نوع من كابلات الألياف الضوئية التي تستخدم على نطاق واسع في تطبيقات FTTH.هذا النوع من كابلات الألياف الضوئية تمت إشادتها بسبب أدائها الاستثنائي في الكابلات LAN الداخلية والخارجية.

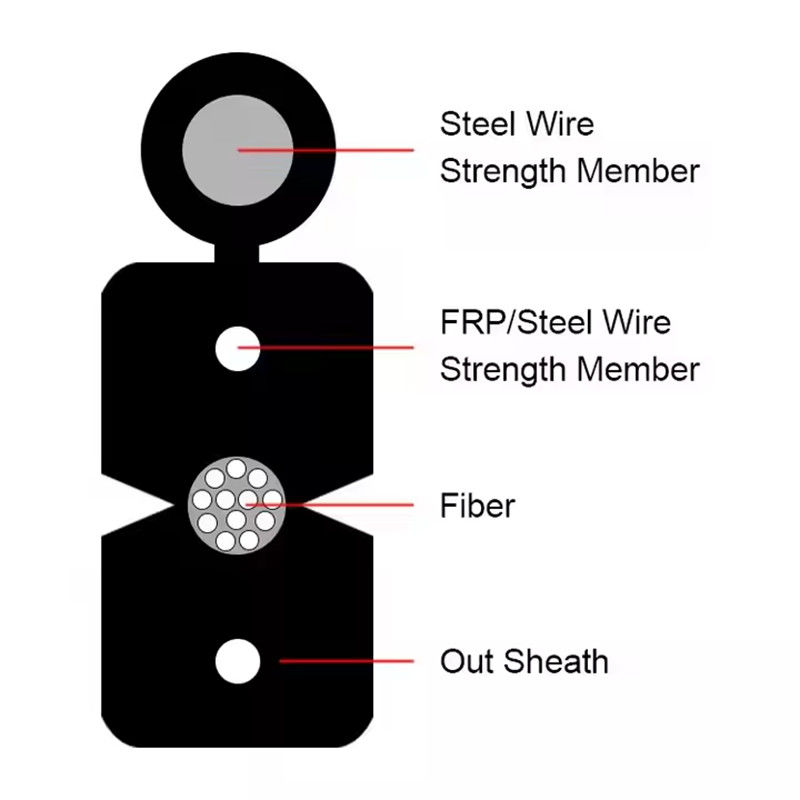

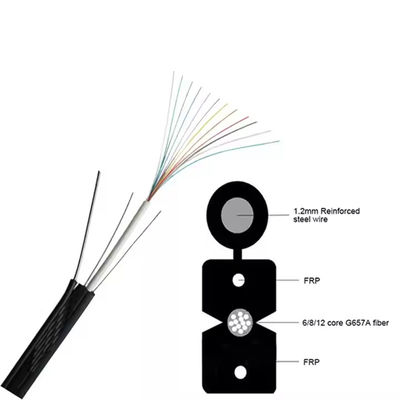

بالنسبة للأسلاك الداخلية، يمكننا اختيار نوع GJXH، والذي يحتوي على اثنين من الأسلاك الفولاذية أو FRP في الداخل للعضو قوة.والذي يحتوي على راكب واحد من الأسلاك الفولاذية وعضو قوة اثنين من الأسلاك الفولاذية.
الخصائص
خسارة منخفضة، أداء عال
قطر كابل FTTH Drop: Φ2.0*5.0mm؛ Φ2.0*3.0mm،Φ2.5*6.0 ملم
القوة: FRP، QFRP، GFRP، أسلاك الصلب
وضع الألياف: G.657A1، G657A2، G657B3
تتوافق مع معيار IEC شهادة:ISO9001:2008، ROHS، CE
جميع المنتجات تخضع لمراجعة جودة صارمة قبل الشحن
التطبيق
شبكة FTTH للشبكة المحلية الداخلية والخارجية وشبكة كابلات المباني
الاتصال بين الأجهزة وصندوق الطرف والاتصالات
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
|
G657a2 |
|||
| قطر الحقل في الوضع | 1310nm | أمم | 8.6±0.4 |
| 1550nm | أمم | 9.5±0.5 | |
| قطر الغطاء | أمم | 125±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.35 |
| 1550nm | dBkm | ≤0.21 | |
كابلالمعلمات
| البنود | المواصفات | |
| عدد الألياف | 2 ~ 12 | |
| ألياف طلاء ملونة | البعد | 250μm + 15μm |
| اللون | الأزرق / البرتقالي | |
| عضو القوة | قطرها | 0.45ملم/0.5ملم |
| المواد | الفولاذ / FRP | |
| السترة الخارجية | البعد | 2.0*3.0mm/2.0*5.0mm/2.7*6.5mm |
| المواد | LSZH (خفض الدخان صفر الهالوجين) | |
| اللون | أسود/أبيض | |
المعلمات التقنية
| الألياف العد |
كابل قطر ((ملم) |
وزن الكابل كيلوغرام/كم) |
قوة الشد طويلة/قصيرة المدة (ن) |
مقاومة السحق طويلة/قصيرة المدة (N/100mm) |
ثني نصف قطرها ثابت/ديناميكي |
| 2 ~ 4 | 2.0*30 | 9.5 | 300/600 | 1000/2200 | 10D/20D |
| 6-12 | 2.7*65 | 11 | 300/600 | 1000/2200 | 10D/20D |

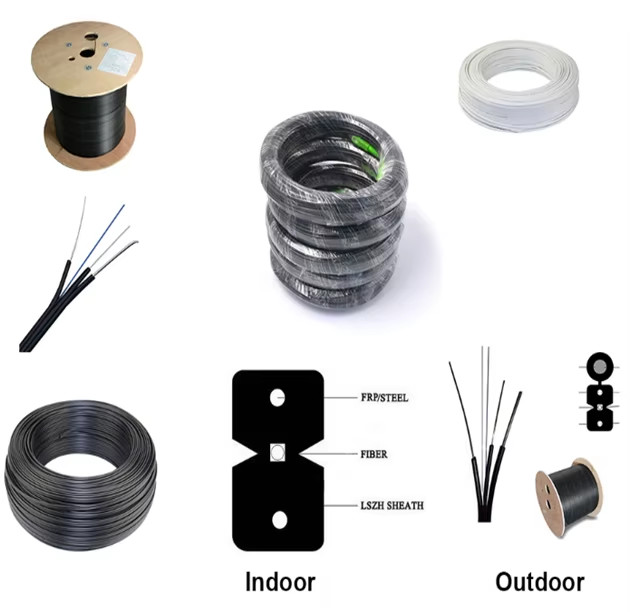

التفاصيل الصور تظهر

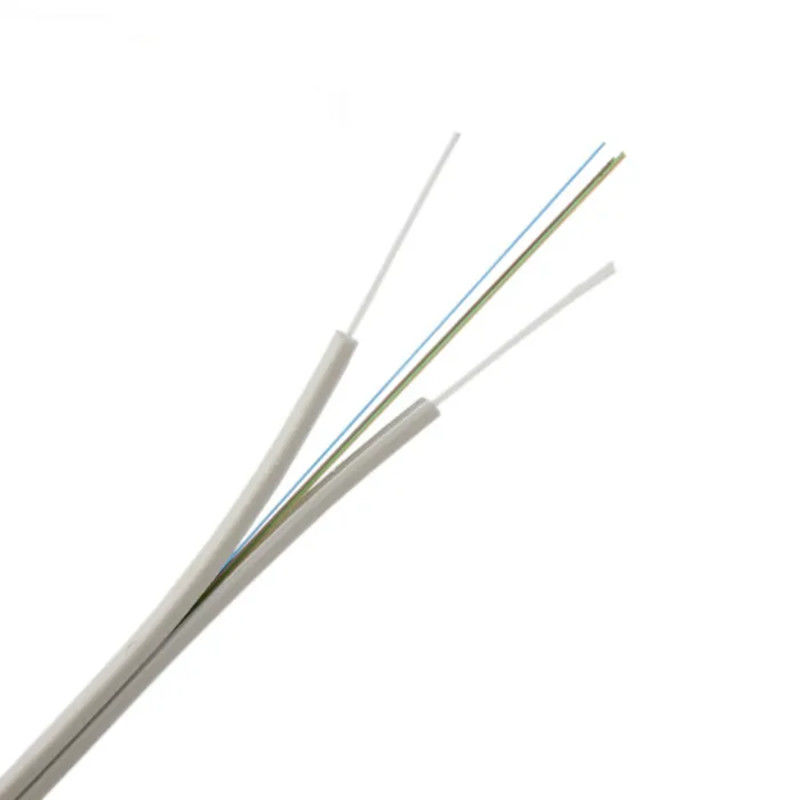

كابل إسقاط داخلي

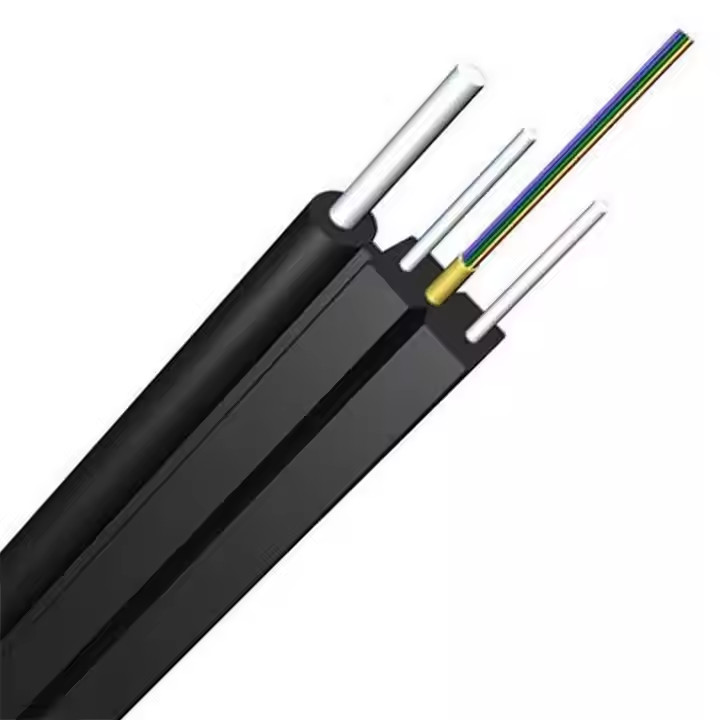

كابل خروجي للخروج
كابل خفيف الأنابيب الخارجي

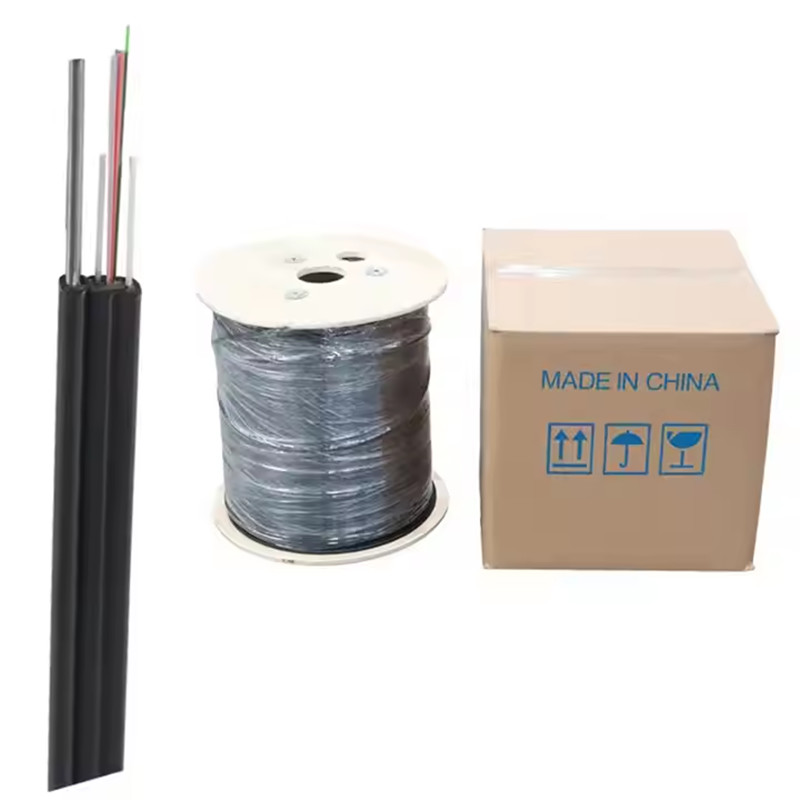

حزمة الكابلات
الحزمة في الصندوق
حزمة في المنصات
لمزيد من التفاصيل، يرجى الاتصال بـ (فيليب) ، الهاتف: +8613422342788، ما هو التطبيق: +8613422342788،
البريد الإلكتروني: philip@gzjqofc.com
الأسئلة الشائعة
