الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية

1 كم
MOQ
الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
قطر الألياف: 9/125 ميكرومتر
الانحناء الشعاع: 20 د
السترة: الأشعة فوق البنفسجية بي
قطر الكسوة: 125.0±0.1
نظام حجب المياه: مجمع الحشو
استخدام الكابلات: في الخارج
القطر الخارجي: 7.0 ملم - 9.0 ملم
الدعم الذاتي: أسلاك الفولاذ المجدولة/أسلاك الفولاذ
عضو القوة: غزل الأراميد
إبراز:

9.0 ملم الشكل 8 كابل الألياف البصرية,كابلات الألياف البصرية ذاتية الدعم

,

Self-Supporting Fiber Optic Cable
معلومات اساسية
مكان المنشأ: قوانغتشو، الصين
اسم العلامة التجارية: JQ
إصدار الشهادات: ISO9001
رقم الموديل: GYTC8Y/GYTC8A
شروط الدفع والشحن
منتوج وصف

4core 6core 12core الشكل 8 كابل الألياف الضوئية مع سلك الفولاذ الشكل 8 كابل ميني Gyxtc8y Gyxtc8a

وصف المنتج

الشكل 8 كابلات الألياف البصرية
  • الإعالة الذاتية:تم تصميم كابل الألياف الضوئية في الشكل 8 لتكون ذاتية الدعم ، مما يلغي الحاجة إلى أجهزة أو هياكل إضافية.
  • أسلاك فولاذية متقطعة:يتم تعزيز الكابل بسلك فولاذي متدفق ، مما يوفر قوة عالية ودعم للتركيبات الجوية.
  • سترة UV PE:يتم تغطية الكابل بمادة UV PE ، والتي توفر حماية ممتازة ضد الظروف الجوية القاسية والإشعاع فوق البنفسجي.
  • شريط ألومنيوم/شريط فولاذية مدرعة:يتم تسليح الكابل إما بشريط ألومنيوم أو شريط فولاذي ، مما يوفر حماية إضافية ضد القوارض والرطوبة وغيرها من العوامل الخارجية.

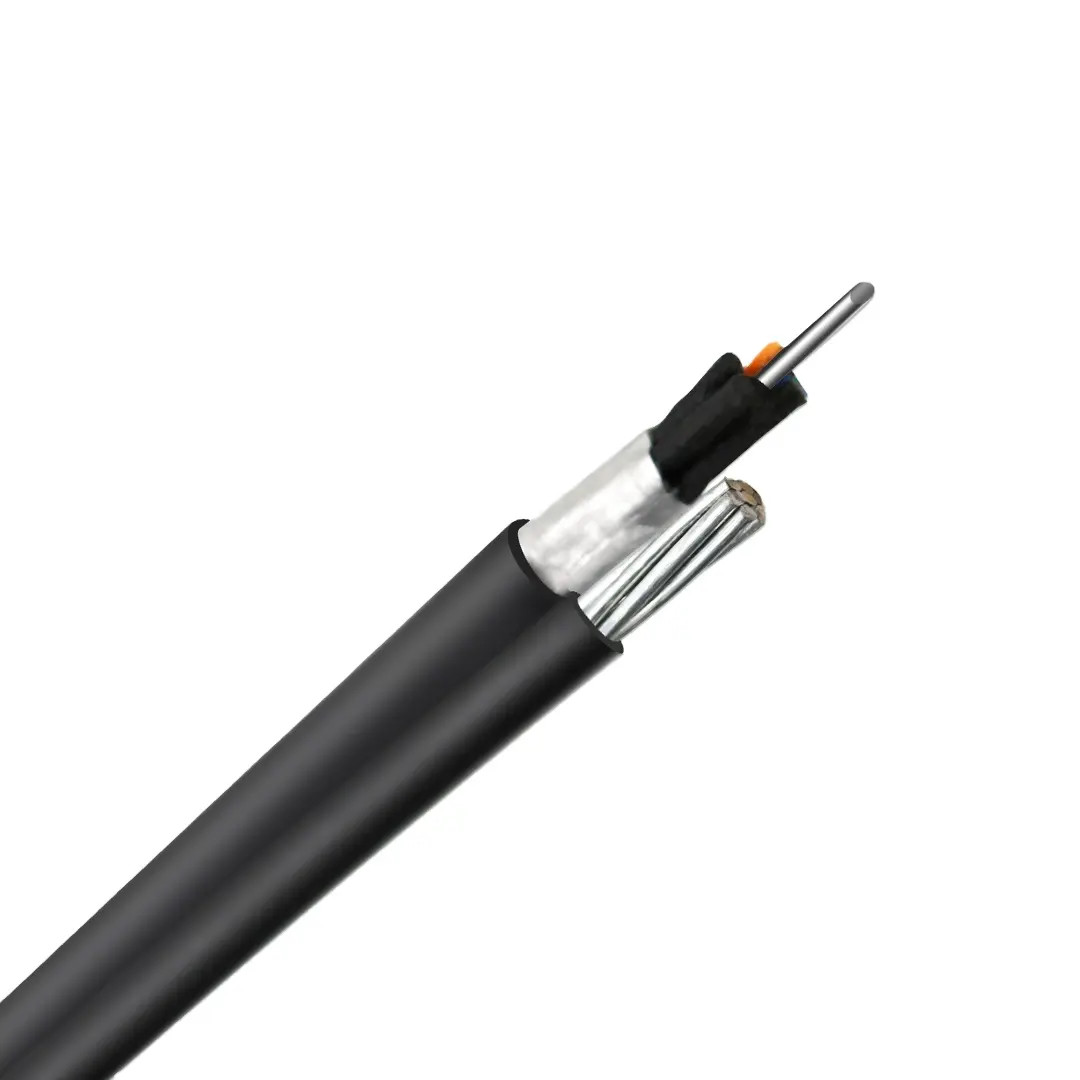

الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية 0

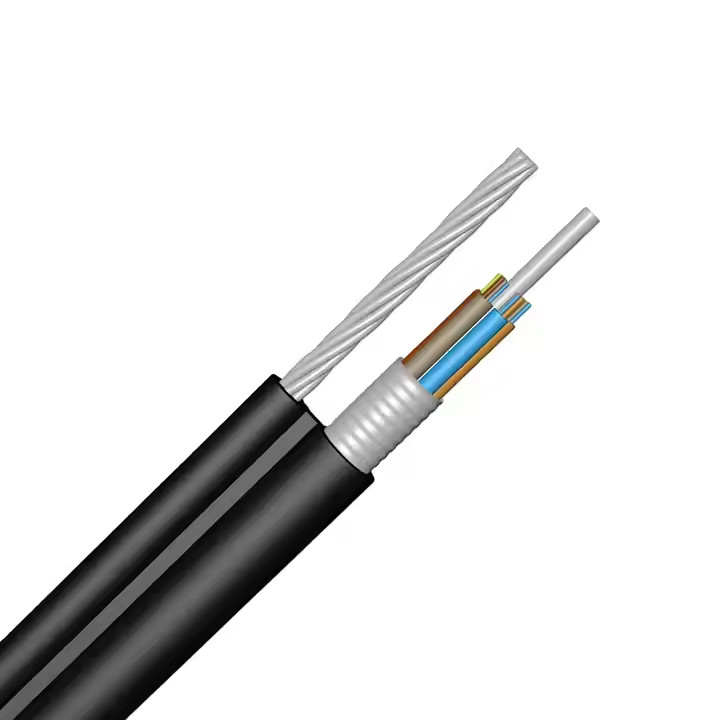

الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية 1

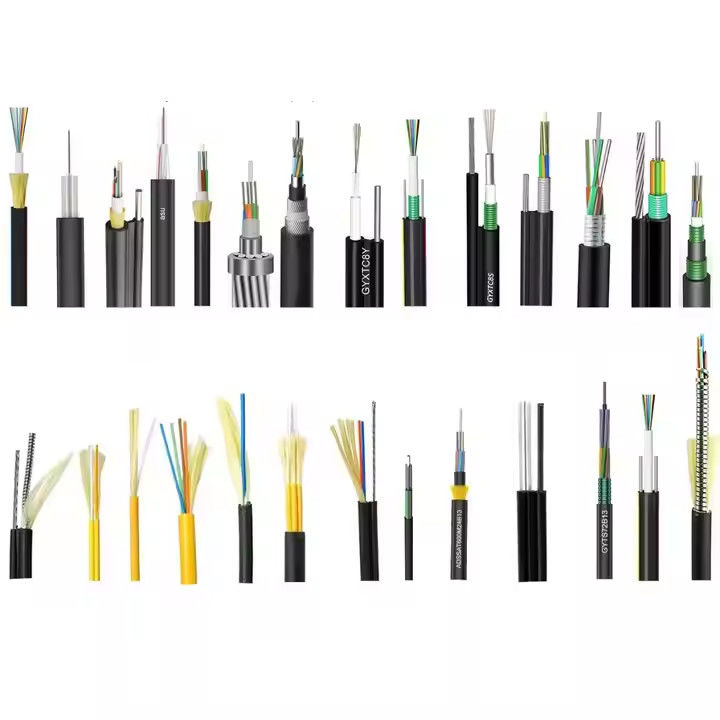

الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية 2



هيكل الكابل وبارامتراته
الألياف
الرقم
أسلاك الفولاذ المصنوعة من الصلب
قطرها
فضفاض
أنبوب
سمك الغطاء
(اسمية)
اتصل
البعد
أبعاد الكابل
W*H
(اسمية**)
الوزن
(حوالي)
ملم
ملم
ملم
ملم
ملم
كغ/كيلومتر
6
1.6
2.5
1.5
1.5*15
6.8*115
70
12
1.6
3
1.5
1.5*15
7.4*120
77



* يمكن أن يكون سمك الغطاء الاسمي مع tolerances مع ± 0.2mm.
** يمكن أن يكون للأبعاد الاسمية للكابل تسامح مع ± 0.5mm.

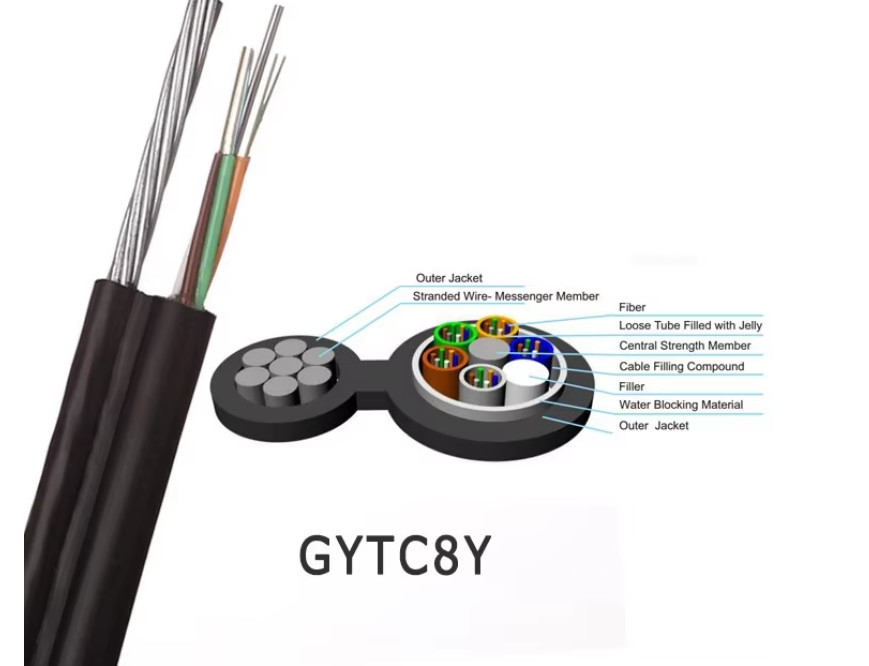

 الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية 3



أداء الألياف البصرية
أداء الألياف الضوئية المكبلة (ITU-T Rec. G.652D)

نوع الكابل
عدد الألياف
أقصى قدر من الألياف في الأنابيب
وزن الكابلات كجم/كيلومتر
قطر الكابل ((ملم))
قوة التوتر على المدى الطويل / القصير N
المقاومة للصدع على المدى الطويل / القصير N/100MM
GYXTC8S 2 ~ 8
2 ~ 8
8
117
8.1*169
2000/6000
300/1000
GYXTC8S 10 ~ 12
10~12
12
121
8.3*17.0
2000/6000
300/1000
S/N
البند
طريقة الاختبار
شرط القبول
1
قوة الشد IEC 794-1-E1
_حمل: 5.0KN _طول الكابل تحت الحمل: 50m
-وقت التحميل: دقيقة واحدة
- تغير الخسارة £ 0.1 ديسيبل @ 1550 نانومتر
-لا يوجد كسر في الألياف ولا ضرر في الغطاء
2
اختبار السحق
IEC 794-1-E3
- الحمل: 1.0KN/100mm
- وقت التحميل: ≥1 دقيقة
- تغير الخسارة £ 0.1 ديسيبل @ 1550 نانومتر
-لا يوجد كسر في الألياف ولا ضرر في الغطاء
3
مقاومة الصدمة
IEC 794-1-E4
- نقاط التأثير: 3
- أوقات لكل نقطة: 1
- طاقة الاصطدام: 4.5 نيمتر
- نصف قطر رأس المطرقة: 12.5 ملم
- تغير الخسارة £ 0.1 ديسيبل @ 1550 نانومتر
-لا يوجد كسر في الألياف ولا ضرر في الغطاء
4
الانحناء المتكرر
IEC 794-1-E6
- نصف قطر الانحناء: 20 × كابل
- الحمل: 150 ن
- معدل الانحناء: 3 ثوان/دورة
- رقم الدورة: 30
- تغير الخسارة £ 0.1 ديسيبل @ 1550 نانومتر
-لا يوجد كسر في الألياف ولا ضرر في الغطاء
5
الالتواء
IEC 794-1-E7
- الطول: 1 متر
- الحمل: 150 ن
- زاوية التواء: ±90°
- معدل التواء: 1 دقيقة / دورة
- عدد الدورة: 10
- تغير الخسارة £ 0.1 ديسيبل @ 1550 نانومتر
-لا يوجد كسر في الألياف ولا ضرر في الغطاء
6
اختبار اختراق الماء
IEC 794-1-F5B
- ارتفاع المياه: 1 متر
- طول العينة: 3 م
- وقت الاختبار: 24 ساعة
- لا يجب أن يكون الماء تسرب من الطرف الآخر من الكابل.
7
اختبار دراجة الحرارة
IEC 794-1-F1
- خطوة الحرارة:
+20 درجة مئوية→-40 درجة مئوية→+70 درجة مئوية →+20 درجة مئوية
- الوقت لكل خطوة: 12 ساعة
- عدد الدورات: 2
- تغير الخسارة £ 0.05 ديسيبل/كيلومتر@1550 نانومتر
-لا يوجد كسر في الألياف ولا ضرر في الغطاء
8
التدفق المركب
IEC 794-1-E14
- طول العينة: 30 سم
- درجة الحرارة: 70 درجة مئوية ± 2 درجة مئوية
- الوقت: 24 ساعة
- لا يوجد تدفق مركب
رقم الطراز
GYTC8Y
الهيكل
الوحدة
المعلم
عدد الألياف
الألياف
4 ~ 30
32~60
62 ~ 72
74~84
86~96
العنصر
...
5
6
7
8
قطر الأنابيب
ملم
1.75
2.05
2.05
2.1
2.1
قلوب لكل أنبوب (لا تزيد عن)
...
6
12
12
عضو القوة المركزي / غطاء PE (إذا لزم الأمر)
ملم
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
قطر الكابل (Nom.)
ملم
9.1
9.9
10.5
11.2
11.8
الوزن (تقريبًا)
كجم/كيلومتر
133
152
175
180
190

المعلمات التقنية:

اسم المنتج
GYTC8A/GYTC8Y
نوع الألياف
G652D/ G657A
لون الألياف
أصفر/أكوا/أحمر وردي/أسود/أبيض أو مخصص
التطبيق
شبكة اتصالات، هوائية، مدفونة مباشرة، قناة، ect.
الـ MOQ
1000 متر
وقت التنفيذ
في غضون 15 يوما أو التفاوض
الدفع
بايبال / TT / DP أو التفاوض
البحرية
النقل السريع / الشحن البحري / الشحن الجوي / النقل البري

* الطول القياسي: 1000 متر؛ الطول الآخر متاح
*ما هو أعلاه هو مجرد اقتراح لتحميل الحاويات، يرجى استشارة قسم المبيعات لدينا للكميات المحددة

التعبئة والشحن:

التعبئة والشحن

الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية 4

الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية 5



الشكل 8 كابل الألياف البصرية مع شريط الألومنيوم / شريط الفولاذ تصميم مدرع ودعم ذاتي لظروف الطقس القاسية 6
