| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L/C، T/T، ويسترن يونيون |
| القدرة على العرض : | 4500 كيلومتر في الشهر |
| مكان المنشأ: | قوانغتشو | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | ADSS-24B1 |
|
معلومات تفصيلية |
|||
| نوع الألياف: | yofc أو الألياف كطلب | عدد الألياف: | 4 -144 جوهر |
|---|---|---|---|
| اللون: | مخصصة | الطول: | 2 كم أو طول مخصص |
| مادة سترة: | PE أو HDPE | الاسم: | كابل الألياف الضوئية ADSS |
| عضو القوة: | FRP Glass Yarn Mener | درجة حرارة العمل: | -40 ~ +60 درجة مئوية |
| فترة: | 50/100/200/300/400M | التثبيت: | دعم جوي ذاتي |
| عدد الموصلات: | 4-98 | رقم النموذج: | ADSS 72core |
| عاشق: | لا.. | مادة غمد الداخلية: | PE / AT |
| طريقة زرع: | تكاليف غير مباشرة | غمد المواد: | HDPE MDPE (غلاف مزدوج) |
| رقم الألياف: | 4 - 288 ألياف | رقم الألياف: | 8 النواة G.652D |
| الوضع: | وضع واحد | حياة: | أكثر من 20 عاما |
| حالة العينة: | في المخزون | عدد القوة: | FRP ، خيوط كيفلر أراميد |
| النوى: | 6-144 | CSM: | فرب |
| إبراز: | كابلات الألياف البصرية الكهربائية الكاملة,كابلات الألياف الضوئية غير المعدنية,التثبيت الجوي كابلات الألياف البصرية ADSS,Non Metal ADSS Fiber Optic Cable,Aerial Installation ADSS Fiber Optic Cable |
||
منتوج وصف
كابل الاتصالات كابل AT/PE ADSS الألياف البصرية
كل الكهرباء المضادة للكهرباء يدعم نفسها 24 قلب كابل الألياف الضوئية ADSS مع 100m Span
وصف المنتج
- نعمبناء كابلات ADSS:- نعم
- نعمتجميع الألياف الأساسية- نعم
- نعمتعزيز مركزي- نعم
- نعمطبقات واقية- نعم
الخصائص
التطبيق
مناسبة لطرق وضع الجو
تخزين / درجة حرارة التشغيل: -40°C ~ +70°C
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
البيانات التقنية
|
مدى: 100 متر |
تحت 110kv |
24نواة |
|
الهيكلية المعلم |
مكونات القوة المركزية: FRP |
قطر: 1.5 ملم |
|
أنبوب فضفاض (ملئ بالجيلي) |
القطر الخارجي:1.8ملم |
|
|
الغطاء الداخلي PE |
سمك: 0.9 ملم |
|
|
الغطاء الخارجي PE |
سمك:1.8ملم |
|
|
التقنية المعلم |
القطر الخارجي للكابل |
10.0 ملم |
|
مساحة القسم العرضي للكابل |
95.03 ملم2 |
|
|
نموذج الألياف |
G.652D |
|
|
وزن الكابل |
85kg/km |
|
|
المقاومة الشعبية للشد (RTS) |
10 kn |
|
|
الحد الأدنى للجهد المسموح به ((MAT)) |
4kn |
|
|
إد.إس. |
3.2kn |
|
|
نموذج يونغ |
7.8 kn/mm2 |
|
|
معامل التوسع الحراري |
1.810-6/°C |
|
|
مقاومة الكروس |
على المدى الطويل: 100 ن/100 ملم |
|
|
قصيرة المدى:2200 ن/100 ملم |
||
|
نصف قطر الانحناء |
الطول الأمد (عند التشغيل) 220 ملم |
|
|
فترة قصيرة (عند وضع) 360 مم |
كابل الألياف الضوئية ADSS 4-144
|
الألياف العد |
الهيكل |
الألياف لكل أنبوب |
أنبوب فضفاض قطرها (ملم) |
قطر CSM /قطر المنصة ((ملم) |
سمك اسمي من السترة الخارجية ((ملم) |
قطر الكابل (ملم) |
كابل الوزن (kg/km) |
| 4 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/64 | 1.7 | 15.5±0.5 | 185 |

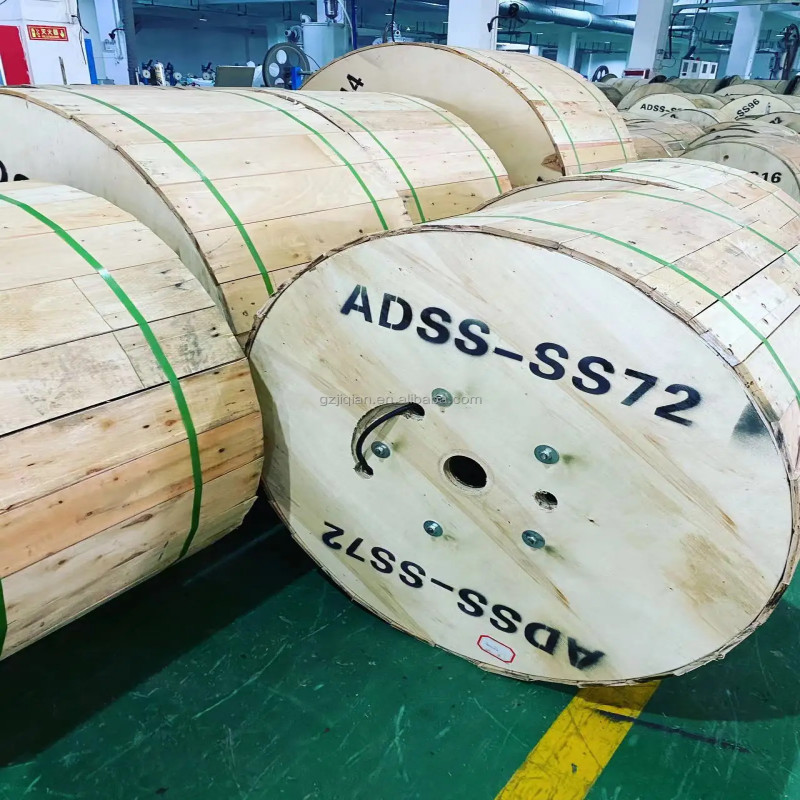

تفاصيل الحزمة
| نوع الكابل | طبلة | ||||
| الطول (ملم) | عرض (ملم) | القطر الداخلي (ملم) |
الطول (كيلومتر) |
نوع الطبول | |
| إد.إس.إس-4 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-6 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس.إس-8 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-12 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-24 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-36 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-48 | 950 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-72 | 950 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-96 | 1000 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-144 | 1200 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
