اتصل شخص : JQ CABLE
رقم الهاتف : +8618122383351
ال WhatsApp : +8618122383351
| الحد الأدنى لكمية : | 5 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L/C، T/T، ويسترن يونيون |
| القدرة على العرض : | 300 كيلومتر في اليوم |
| مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | GYTC8A |
|
معلومات تفصيلية |
|||
| نوع الألياف: | G652D / G657A1 | عدد الألياف: | 2-144 نوى |
|---|---|---|---|
| الطول: | 2 كم أو حسب الطلب | رقم الموديل: | GYTC8S / GYFTC8S / GYXTC8A |
| اللون: | أسود | سلك رسول: | 1.0 * 7 أسلاك فولاذية مجدولة |
| الهيكل: | الشكل 8 كابل | النوع: | شريط APL |
| درجة حرارة العمل: | -40 ~ +60 درجة مئوية | التطبيق: | تطبيق هوائي خارجي |
| اسم المنتج: | الشكل 8 كابل الألياف الضوئية ذاتي الدعم | درجة الألياف: | أ |
| مدرعة: | شريط ألومنيوم | نموذج رقم: | GYTC8S |
| مصنع: | نعم.. | الانحناء الشعاع: | 20d-30d |
| ريشة: | قوي | السترة: | PE |
| الخارج: | PE / LSZH / OFNP | مادة غمد الخارجي: | LSZH PE HDPE |
| المعايير: | Rohs ، UL ، ETL ، IEC | الخدمة: | تصنيع المعدات الأصلية وأوديإم |
| حشو: | مركب ملء الأنبوب (هلام) | مُعَطَّر: | الشريط الصلب |
| الدعم الذاتي: | أسلاك الفولاذ الذين تقطعت بهم السبل | عضو القوة: | غزل الأراميد |
| إبراز: | كابل الألياف الضوئية المزود بالرسول الصلب,GYFTC8S كابلات الألياف الضوئية المدرعة,كابلات الألياف البصرية ذاتية الدعم,GYFTC8S Armored Fiber Optic Cable,Self Supporting Armored Fiber Optic Cable |
||
منتوج وصف

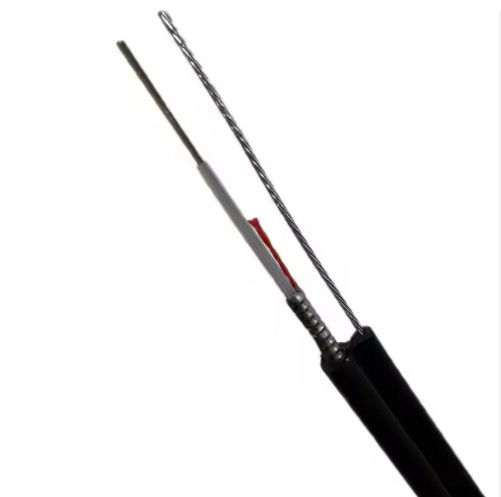

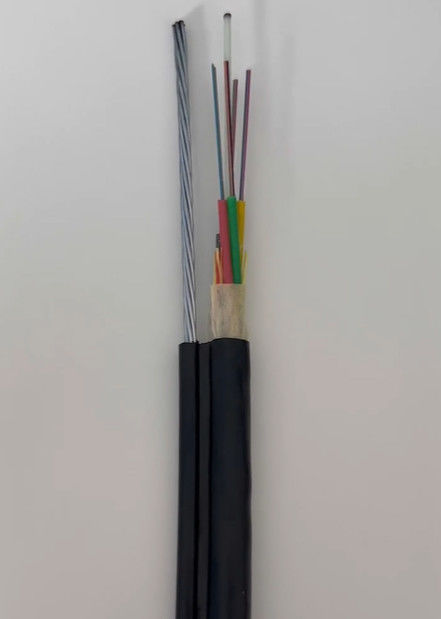

كابل الألياف الضوئية المدرع بالقوة FRP ذاتي الدعم GYFTC8S على شكل 8
وصف كابل الألياف على شكل 8

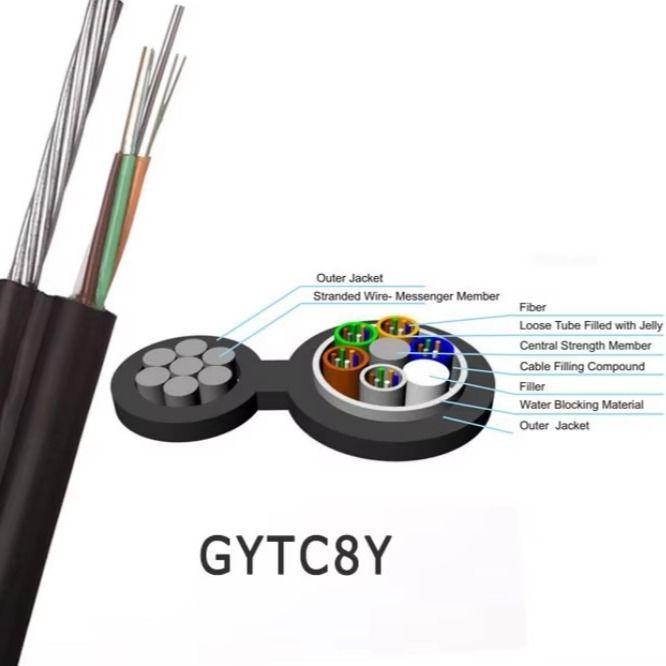

كابل الألياف الضوئية على شكل 8، بما في ذلك نماذج مثل GYFTC8S و GYTC8S و GYXTC8S و GYXTC8Y، هو كابل خارجي ذاتي الدعم يستخدم على نطاق واسع في التركيبات الهوائية. يوفر مقاومة قوية للرطوبة والضغط الخارجي. يتكون عنصر القوة المعدني للكابل من أسلاك فولاذية مجدولة، بينما يتم تغليف جزء الدعم في غلاف من البولي إيثيلين (PE)، مما يشكل شكل 8 المميز.
الميزات
يوفر تصميم الأسلاك المجدولة قوة شد ممتازة، ويدعم التركيب ذاتي التحمل ويقلل من تكاليف النشر.
يظهر متانة قوية تحت الضغط الميكانيكي وتقلبات درجة الحرارة.
يستخدم أنابيب فضفاضة عالية القوة مع مقاومة للتحلل المائي من أجل موثوقية طويلة الأمد.
يوفر الهلام الخاص داخل الأنابيب حماية حيوية للألياف الضوئية.
يتم تطبيق استراتيجيات تصميم متعددة لضمان أداء منع الماء:
عنصر قوة مركزي مصنوع من سلك فولاذي أو FRP
مركب حشو مقاوم للماء داخل الأنابيب الفضفاضة
ملء النواة بالكامل في جميع أنحاء الكابل
إضافة طبقة PSP لتعزيز مقاومة الرطوبة
الخصائص البصرية
| العناصر | الوحدة | المواصفات | |
| G652D | |||
| قطر المجال النمطي | 1310 نانومتر | ميكرومتر | 9.2±0.4 |
| 1550 نانومتر | ميكرومتر | 10.4±0.5 | |
| قطر الغلاف | ميكرومتر | 124.8±0.7 | |
| عدم دائرية الغلاف | % | ≤0.7 | |
| خطأ تركيز النواة والغلاف | ميكرومتر | ≤0.5 | |
| قطر الطلاء | ميكرومتر | 245±5 | |
| عدم دائرية الطلاء | % | ≤6.0 | |
| خطأ تركيز الغلاف والطلاء | ميكرومتر | ≤12 | |
| طول موجة القطع بالكابل | نانومتر | acc≤1260 | |
| التوهين (الحد الأقصى) | 1310 نانومتر | ديسيبل/كم | ≤0.36 |
| 1550 نانومتر | ديسيبل/كم | ≤0.22 | |
المعايير الفنية
| نموذج الألياف | G.652D | ||
| التصميم (عنصر القوة + الأنبوب والحشو) | 1+5 | ||
| عنصر القوة المركزي | المادة | سلك فولاذي | |
| القطر (+0.05) مم | 1.5 | ||
| أنبوب فضفاض | المادة | PBT | |
| القطر (+0.06) مم | 2.0 | ||
| السماكة (+0.03) مم | 0.32 | ||
| الحد الأقصى لعدد النوى/الأنبوب | 12 | ||
| حبل الحشو | المادة | PE | |
| اللون | أبيض | ||
| القطر (+0.06) مم | 2.1 | ||
| عنصر قوة السلك | المادة | سلك فولاذي مجدول | |
| النوع | Φ1.0mm x7 | ||
| طبقة التدريع | المادة | شريط فولاذي | |
| الغلاف الخارجي① | المادة | PE | |
| السماكة (+0.03) مم | 1. | ||
| الغلاف الخارجي① | المادة | MDPE | |
| السماكة (40.03) مم | 1.8 | ||
| قطر الكابل (±0.2) مم | 9.0*16.0 (اسمي) | ||
| وزن الكابل (+10) كجم/كم | 160 (اسمي) | ||
| الشد /N (على المدى القصير) | 5000 | ||
| الشد /N (على المدى الطويل) | 1500 | ||
| السحق/N (على المدى القصير) | 1000 | ||
| السحق /N (على المدى القصير) | 300 | ||
| التوهين | 1310 نانومتر | 0.35 ديسيبل/كم | |
| 1550 نانومتر | 0.22 ديسيبل/كم | ||
| الحد الأدنى لنصف قطر الانحناء | بدون شد | 10.0*Cableφ | |
| تحت أقصى شد | 20.0xCableφ | ||
عرض الصورة
التعبئة
• أسطوانة خشبية للكابل القياسي
• طول البكرة القياسي: 2/3 كم/بكرة، يتوفر طول آخر أيضًا
الأسئلة الشائعة
1. هل أنت مصنع مباشر؟
نعم، نحن مصنع حقيقي يتمتع بخبرة في الصناعة تزيد عن 10 سنوات.
2. هل تدعم طلبات الكميات الصغيرة؟
بالتأكيد. نرحب بالطلبات الصغيرة، خاصة للمشاريع الجديدة، لأننا ندرك أن كل عمل يبدأ بالخطوة الأولى.
3. ما هي مدة ضمان المنتج الخاص بك؟
نحن نقدم ضمانًا لمدة 25 عامًا لكابلات الألياف الضوئية الخاصة بنا.
4. ما هو الوقت المتوقع للتسليم؟
بشكل عام، تتم معالجة الطلبات وشحنها في غضون 3 إلى 5 أيام عمل.
5. ما هي طاقتك الإنتاجية السنوية؟
كابل الألياف الضوئية الخارجية/الداخلية: 6,000,000 كيلومتر سنويًا
كابل FTTH/FTTX/FTTA: 6,000,000 كيلومتر سنويًا
أسلاك التوصيل والوصلات: 12,400,000 قطعة سنويًا
6. هل تقدم منتجات وعلامات تجارية مخصصة؟
نعم، نحن نقدم خدمات OEM و ODM. ما عليك سوى إرسال التصميم أو المتطلبات الخاصة بك، وسنتولى الباقي.
