اتصل شخص : JQ CABLE
رقم الهاتف : +8618122383351
ال WhatsApp : +8618122383351
| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L/C، T/T، ويسترن يونيون |
| القدرة على العرض : | 4500 كيلومتر في الشهر |
| مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | ADSS-24B1 |
|
معلومات تفصيلية |
|||
| نوع الألياف: | yofc أو الألياف كطلب | عدد الألياف: | 4 -144 جوهر |
|---|---|---|---|
| اللون: | أسود ، حسب الطلب | الطول: | 2 كم أو طول مخصص |
| مادة سترة: | MDPE/HDPE أو في | اسم: | كابل الألياف الضوئية ADSS |
| عضو القوة: | عضو القوة المركزية FRP | درجة حرارة العمل: | -40 ~ +60 درجة مئوية |
| فترة: | 50/100/200/300/400M | التثبيت: | دعم جوي ذاتي |
| الغلاف الخارجي: | PE | هيكل الكابل: | أنبوب أو شريط فضفاض |
| عدد النوى: | 2-144 نواة | اسم الكابل: | كابل الألياف البصرية الألياف الجوية |
| لون الكابل: | أسود | طريقة التثبيت: | الجوي |
| غزل الأراميد: | نعم.. | نموذج الكابل: | كابل الألياف الضوئية ADSS |
| مادة القوة: | كيفلر | عدد القوة: | FRP ، خيوط كيفلر أراميد |
| نوع الكابل: | الدعم الذاتي للكهرباء | غمد المواد: | PE / AT |
| عضو القوة: | غزل أرميد | وقت الرفع: | 25 سنة |
| تطبيق: | شبكة الاتصال الطويلة أو شبكة الوصول | ||
| إبراز: | كابلات الألياف البصرية ADSS ذات السترة الواحدة,كابلات الألياف الضوئية ADSS الخارجية,كابل الألياف البصرية ADSS بطول 100 متر,Outdoor ADSS Fiber Optic Cable,100m Span ADSS Fiber Optic Cable |
||
منتوج وصف
كابل الاتصالات كابل AT/PE ADSS الألياف البصرية
كل الكهرباء المضادة للكهرباء يدعم نفسها 24 قلب كابل الألياف الضوئية ADSS مع 100m Span
وصف المنتج

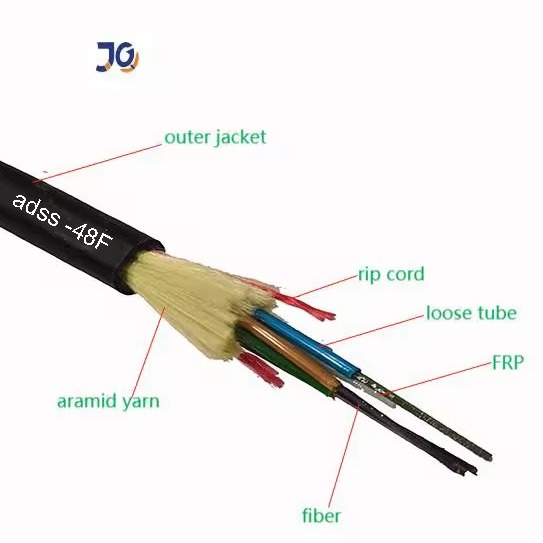

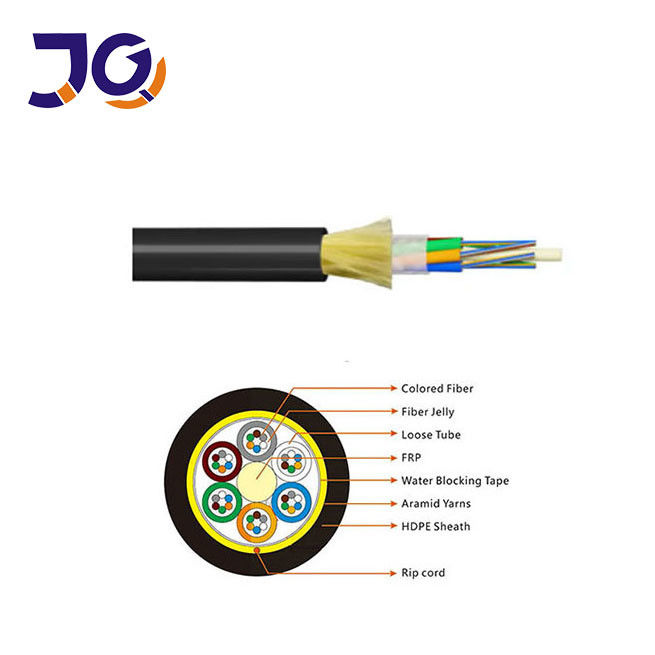

يتبنى كابل ADSS هيكلًا متكاملًا للأنابيب الفارغة. يتم وضع ألياف 250μm في أنابيب فضفاضة مصنوعة من مواد بلاستيكية عالية النموذج تمتلئ بالجل الذي يحجب المياه. هذه الأنابيب ،جنبا إلى جنب مع قضبان الحشو، يتم تقطيعها على شكل ملفوف حول قلب مركزي غير معدني مصنوع من البلاستيك المقوى بالألياف (FRP) ، مما يشكل هيكل كابل دائري مضغوط.يتم بعد ذلك ملء النواة بمكون وقائي وتغطية في غلاف داخلي رقيق من البولي إيثيلين (PE)يتم تطبيق طبقة من خيط الأراميد على الغلاف الداخلي لتوفير قوة سحب إضافية. وأخيراً ، يتم طحن سترة خارجية PE أو مضادة للتتبع (AT) لاستكمال الكابل.
الخصائص
لضمان المرونة الممتازة ومقاومة السحق والأداء الصلب للماء ، يحتوي الكابل على ملء كامل للقلب وجل منع المياه داخل الأنابيب الفضفاضة.أنها توفر قوة ميكانيكية موثوقة وأداء مستقر على اختلاف درجات الحرارةالأنبوبات المفتوحة مصنوعة من مواد عالية القوة المقاومة للهيدروليز، في حين أن مركب ملء مصمم خصيصا يوفر حماية الألياف الأساسية.عصا واحد FRP بمثابة العنصر المقاومة غير المعدنية المركزية.
التطبيق
مناسبة لطرق وضع الجو
تخزين / درجة حرارة التشغيل: -40°C ~ +70°C
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
البيانات التقنية
|
مدى: 100 متر |
تحت 110kv |
24نواة |
|
الهيكلية المعلم |
مكونات القوة المركزية: FRP |
قطر: 1.5 ملم |
|
أنبوب فضفاض (ملئ بالجيلي) |
القطر الخارجي:1.8ملم |
|
|
الغطاء الداخلي PE |
سمك: 0.9 ملم |
|
|
الغطاء الخارجي PE |
سمك:1.8ملم |
|
|
التقنية المعلم |
القطر الخارجي للكابل |
10.0 ملم |
|
مساحة القسم العرضي للكابل |
95.03 ملم2 |
|
|
نموذج الألياف |
G.652D |
|
|
وزن الكابل |
85kg/km |
|
|
المقاومة الشعبية للشد (RTS) |
10 kn |
|
|
الحد الأدنى للجهد المسموح به ((MAT)) |
4kn |
|
|
إد.إس. |
3.2kn |
|
|
نموذج يونغ |
7.8 kn/mm2 |
|
|
معامل التوسع الحراري |
1.810-6/°C |
|
|
مقاومة الكروس |
على المدى الطويل: 100 ن/100 ملم |
|
|
قصيرة المدى:2200 ن/100 ملم |
||
|
نصف قطر الانحناء |
الطول الأمد (عند التشغيل) 220 ملم |
|
|
فترة قصيرة (عند وضع) 360 مم |
كابل الألياف الضوئية ADSS 4-144
|
الألياف العد |
الهيكل |
الألياف لكل أنبوب |
أنبوب فضفاض قطرها (ملم) |
قطر CSM /قطر المنصة ((ملم) |
سمك اسمي من السترة الخارجية ((ملم) |
قطر الكابل (ملم) |
كابل الوزن (kg/km) |
| 4 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/64 | 1.7 | 15.5±0.5 | 185 |
تفاصيل الحزمة
| نوع الكابل | طبلة | ||||
| الطول (ملم) | عرض (ملم) | القطر الداخلي (ملم) |
الطول (كيلومتر) |
نوع الطبول | |
| إد.إس.إس-4 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-6 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس.إس-8 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-12 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-24 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-36 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-48 | 950 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-72 | 950 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-96 | 1000 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-144 | 1200 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
الأسئلة الشائعة
1هل أنت شركة تجارية أم مصنعة؟
نحن مصنعون محترفون مع أكثر من 10 سنوات من الخبرة ، متخصصون في البحث والتطوير وإنتاج كابلات الألياف الضوئية ، وكابلات السحب ، وكابلات التصحيح ، وغيرها.مصنعنا يقع في قوانغتشو أنت مرحب بك في زيارتنا.
2كيف يتم ضمان جودة المنتج؟
جميع الألياف تخضع لاختبار صارم قبل التسليم. بعد تأكيد السعر، يمكنك طلب عينات مجانية لتقييم جودتنا.
3هل تقبل الطلبات الصغيرة؟
نعم، نحن ندعم الطلبات الصغيرة، وخاصة للمشاريع الجديدة، ونحن نفهم أن الأعمال الكبيرة غالبا ما تبدأ صغيرة.
4ما هو وقت التسليم؟
عادة 3~7 أيام عمل، اعتمادا على كمية الطلب. سنقوم بترتيب الشحن على وجه السرعة بعد استلام الدفع الخاص بك.
5هل تقدمون خدمات OEM؟
نعم، OEM متاح. يمكننا طباعة شعارك وتخصيص المنتجات بناءً على أفكارك.
