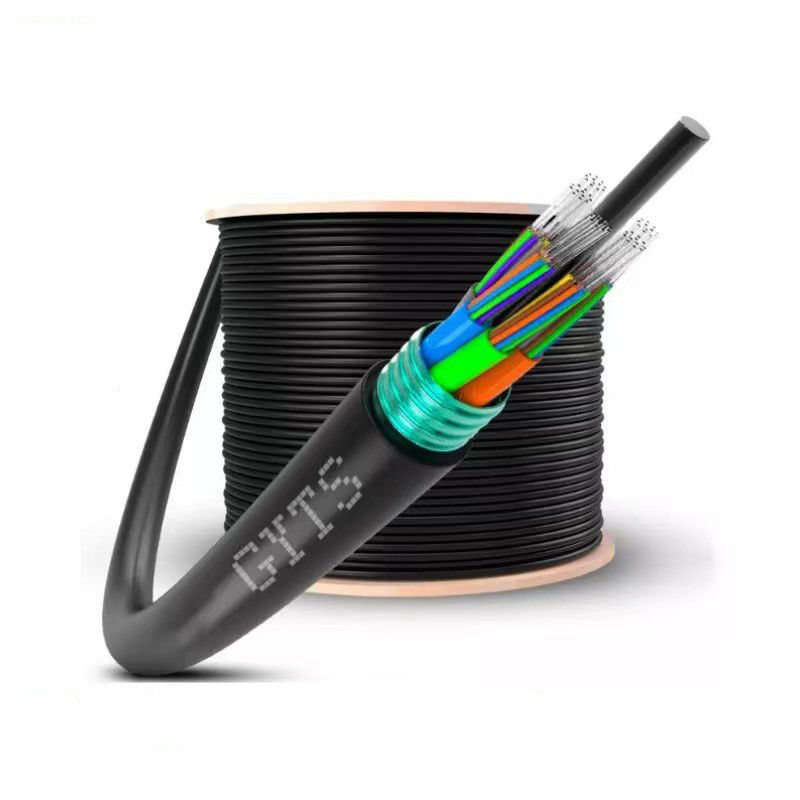

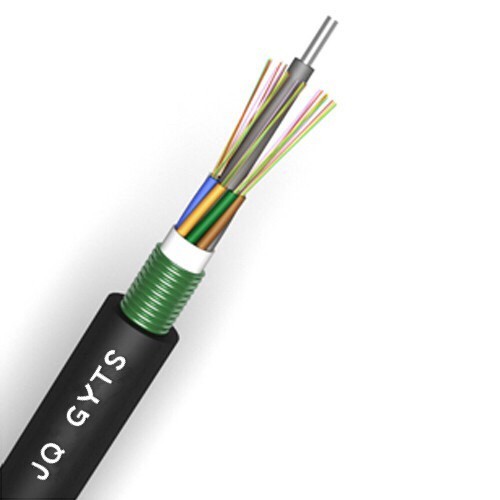

كابل الألياف الضوئية GYTS أحادي الوضع الخارجي 12/24/48/96 قلب جوي

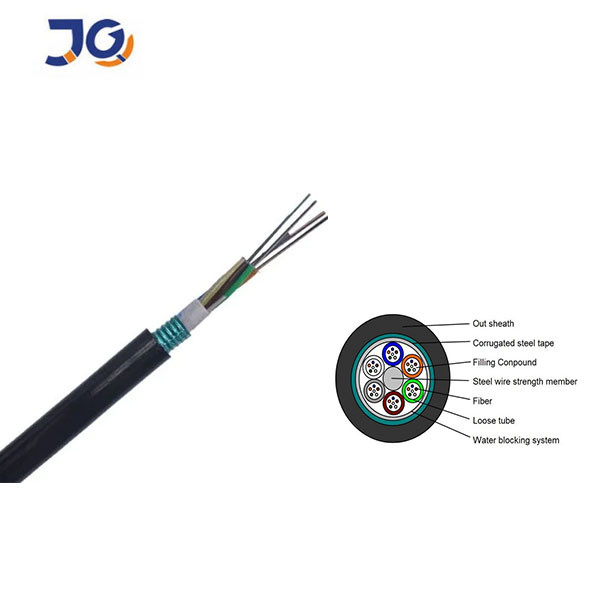

وصف المنتج المنقح:تم تصميم كابل الألياف الضوئية GYTS للاستخدام في القنوات الهوائية. نحن نقدم كابلات GYTS أحادية ومتعددة الأوضاع، مع عدد ألياف يتراوح من 2 إلى 144 قلبًا. يتوفر أيضًا كابل GYTA مشابه. يضمن هذا الكابل أداءً ميكانيكيًا وحراريًا ممتازًا. يوفر هلام ملء الأنبوب حماية حيوية للألياف، بينما يحمي الغلاف PE من الأشعة فوق البنفسجية.
الميزات الرئيسية:
التطبيقات:
الخصائص البصرية
| العناصر | الوحدة | المواصفات | |
| G652D | |||
| قطر المجال النمطي | 1310 نانومتر | ميكرومتر | 9.2±0.4 |
| 1550 نانومتر | ميكرومتر | 10.4±0.5 | |
| قطر الغلاف | ميكرومتر | 124.8±0.7 | |
| عدم دائرية الغلاف | % | ≤0.7 | |
| خطأ تركيز القلب والغلاف | ميكرومتر | ≤0.5 | |
| قطر الطلاء | ميكرومتر | 245±5 | |
| عدم دائرية الطلاء | % | ≤6.0 | |
| خطأ تركيز الغلاف والطلاء | ميكرومتر | ≤12 | |
| طول موجة القطع بالكابل | نانومتر | acc≤1260 | |
| التوهين (الحد الأقصى) | 1310 نانومتر | ديسيبل/كم | ≤0.36 |
| 1550 نانومتر | ديسيبل/كم | ≤0.22 | |
المعايير الفنية
| الألياف العدد |
القطر (ميل) |
الوزن (كجم/كم) |
الحد الأدنى لنصف قطر الانحناء | الحد الأدنى للتوتر (نيوتن) |
السحق (نيوتن/100 ملم) |
|||
| ثابت | ديناميكي | على المدى الطويل | على المدى القصير | على المدى الطويل | على المدى القصير | |||
| 2-30 | 9.2 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| 32-36 | 9.5 | 100 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.0 | 115 | 1500 | 600 | 1000 | 300 | ||
| 62-72 | 10.5 | 125 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| 98-120 | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||
صور المنتج التفصيلية
الأسئلة الشائعة:
