| الحد الأدنى لكمية : | 50pcs | تفاصيل التغليف : | 100 قطعة في صندوق كرتوني واحد للتصدير |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام العمل | شروط الدفع : | ويسترن يونيون، T/T، L/C، Alipay |
| القدرة على العرض : | 5000 قطعة يوميا |
| مكان المنشأ: | قوانغتشو ، الصين | اسم العلامة التجارية: | JQ/OEM/Customize |
|---|---|---|---|
| إصدار الشهادات: | ISO 9001,ROHS CE-EMC FCC SDOC | رقم الموديل: | سلك توصيل SM-SX |
|
معلومات تفصيلية |
|||
| مادة: | PVC/LSZH | لون: | أصفر |
|---|---|---|---|
| غرض: | سلك تصحيح الألياف الضوئية | التكرار: | ≤ 0.2 ديسيبل |
| عدد الألياف: | Simplex أو Duplex | نوع الألياف: | SM أو MM |
| مراقبة الجودة: | اختبار 100 ٪ قبل الشحن | نوع الموصل: | SC / APC-SC / UPC |
| طول: | 1M 2M 3M أو مخصص | اسم المنتج: | الحبل التصحيح الألياف البصرية |
| البولندي: | PC/UPC/APC | طول مخصص: | 1/2/3/5/7/9/10M |
| التعبئة: | بوليباغ | أحذية: | أحذية 12 لون |
| اسم المنتج: | الحبل التصحيح الألياف البصرية | عدد الموصلات: | 1 |
| نهاية الوجه: | نظيفة مثالية | كابل: | كابل المحطة الأساسية 5.0mm gyfjh |
| مادة سترة الكابل: | LSZH أو PVC | ضمان: | 5 سنوات |
| مواد التوصيل: | NSK ، اليابان | الاختبار: | 100٪ اختبار المنتج |
| قطر: | 3.0 مم ، 2.0 مم ، 0.9 مم | قطر الجذع: | 3.0mm-17.3mm |
| أنواع الألياف: | G652D ، G655 ، G657A ، G657B ، OM1 ، OM2 ، OM3 ، OM4 | ||
| إبراز: | سلك توصيل الألياف الضوئية SC/APC إلى SC/UPC,كابل توصيل الألياف الضوئية LSZH,سلك توصيل ألياف ضوئية عالي السرعة بطول 3 أمتار,LSZH fiber optic jumper cable,high speed fiber patch cord 3m |
||
منتوج وصف
وصف المنتج

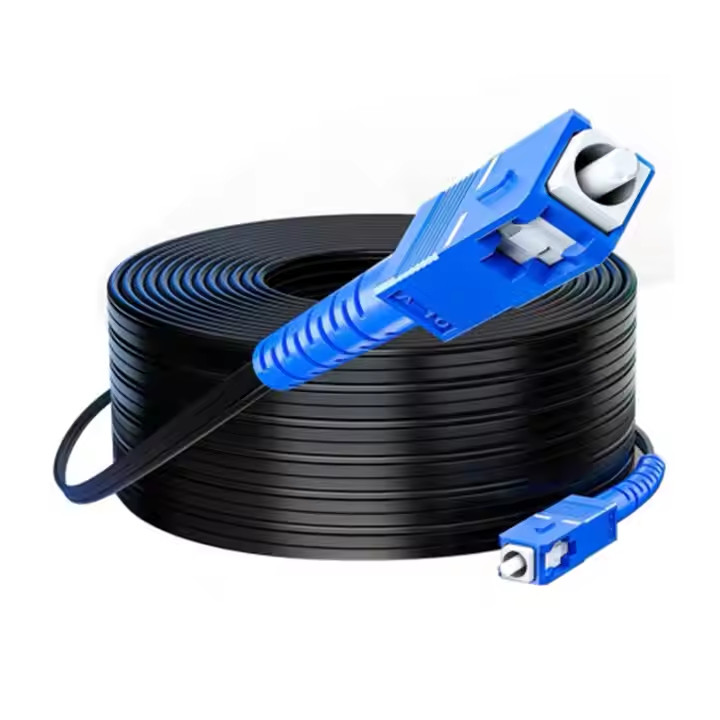

تم تصميم سلك التصحيح الليفي البصري SC/APC إلى SC/UPC هذا لتوفير اتصالات موثوقة وعالية الأداء في شبكات الاتصالات السلكية واللاسلكية والبيانات. يعتمد ألياف أحادية الوضع 9/125µمتر مع بنية عازلة 900µمتر, مما يضمن المتانة والإرسال المستقر.
كل سلك تصحيح هو منتهي في المصنع، مصقول UPC، ومختبر بنسبة 100% لفقدان الإدخال وفقدان العودة. يتم تسجيل نتائج الاختبار وتتبعها برقم تحكم في الجودة فريد، مما يضمن الموثوقية على المدى الطويل. يتوافق الكابل مع معايير TIA/EIA-568-B.3 و متطلبات Telcordia GR-326-CORE الإصدار 3, مما يضمن هندسة نهاية وجه ممتازة وأداء بصريًا فائقًا.
يوفر غلاف LSZH 3.0 مم مثبطًا للهب وانبعاثات دخان منخفضة، مما يجعله آمنًا للاستخدام الداخلي، بما في ذلك مراكز البيانات و FTTH و FTTX و LAN وغرف الاتصالات السلكية واللاسلكية. متوفر في أطوال 1 متر و 2 متر و 3 متر, يوفر سلك التصحيح هذا خيارات تثبيت مرنة لاحتياجات الشبكات المختلفة.
الميزات الرئيسية:
نوع الموصل: SC/APC إلى SC/UPC
نوع الألياف: 9/125µمتر أحادي الوضع Simplex
مادة الغلاف: LSZH، قطر خارجي 3.0 مم
مصقول ومنتهي في المصنع لأداء مستقر
متوافق تمامًا مع معايير TIA/EIA و Telcordia
تم اختباره بنسبة 100% لفقدان الإدخال وفقدان العودة مع سجلات مراقبة الجودة القابلة للتتبع
خيارات الطول: 1 متر، 2 متر، 3 متر
مثالي لتطبيقات FTTH و FTTX ومراكز البيانات و LAN و CATV والاتصالات السلكية واللاسلكية

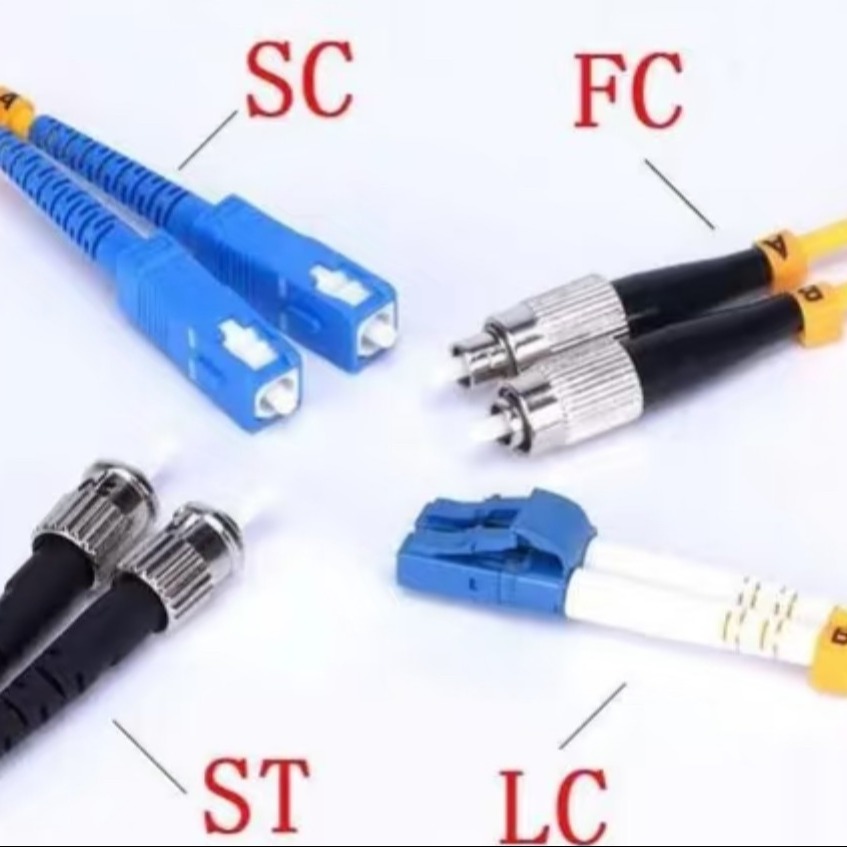

نوع الموصل
الميزة
فقدان الإدخال المنخفض
فقدان العودة المرتفع
إمكانية التكرار الجيدة
تبادل جيد
قدرة ممتازة على التكيف مع البيئة
الخصائص البصرية
|
المعلمة |
PC |
UPC |
APC |
متعدد الأوضاع |
|
فقدان الإدخال |
≤0.3dB |
≤0.3dB |
≤0.3dB |
≤0.3dB |
|
فقدان العودة |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
تبادل |
≤0.2dB |
|||
|
إمكانية التكرار |
≤0.2dB |
|||
|
عمر الخدمة |
>1000 مرة |
|||
|
قوة الشد |
>10 كجم |
|||
|
نطاق درجة الحرارة |
-40°مئوية إلى +85°مئوية |
|||
البيانات الفنية
|
النوع |
قياسي، رئيسي |
|
النمط |
LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC |
|
الألياف |
أحادي الوضع/متعدد الأوضاع
50/125,62.5/125(متعدد الوضع) OM2&OM1
50/125,10G(متعدد الوضع)OM3 |
|

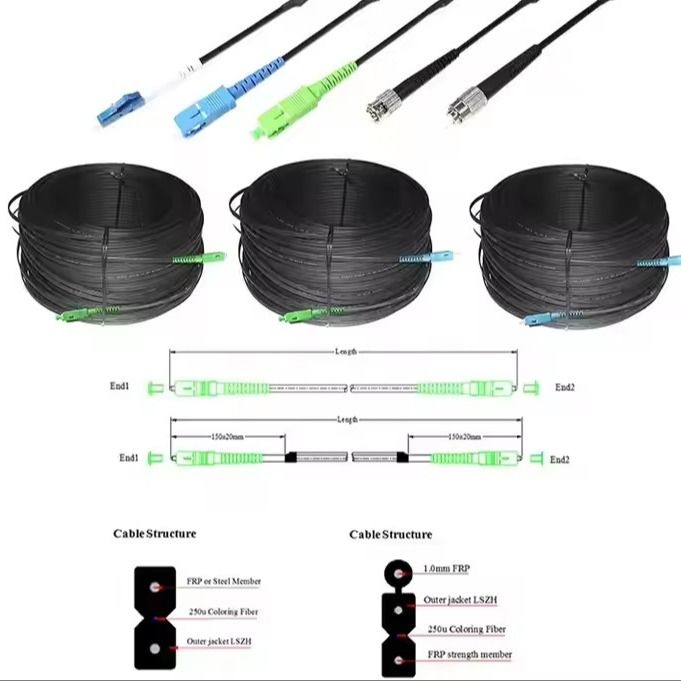

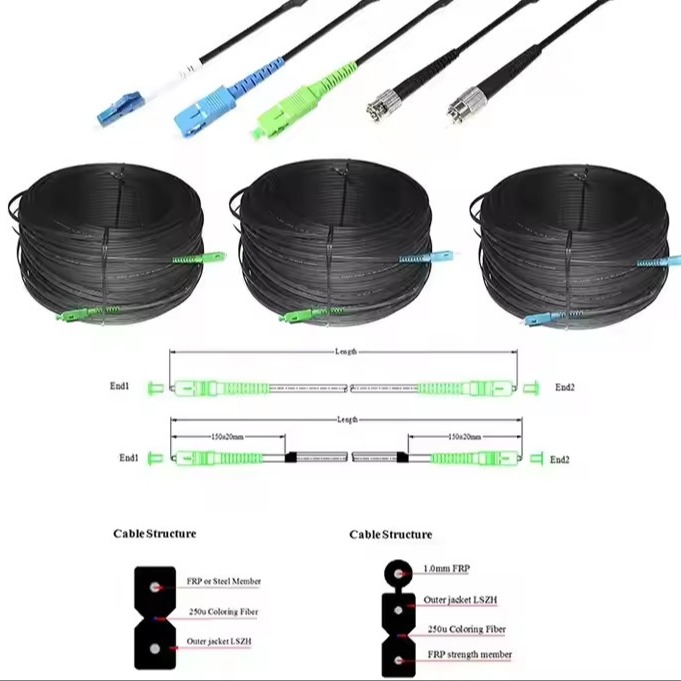

الكابل |
Simplex,Duplex
القطر الخارجي: 3.0 مم، 20 مم، 0.9 مم
PVC أو LSZH |
|
التلميع الطريقة |
UPC,SPC,APC(8°&6°) |
|
الإدخال الفقدان |
≤0.1dB (ل أحادي الوضع رئيسي)
≤0.25dB (ل أحادي الوضع قياسي)
≤0.25dB (لمتعدد الأوضاع)
تم الاختبار بواسطة JDSRM3750 |
|
العودة الفقدان (أحادي الوضع) |
UPC≥50dB
SPC≥55dB
APC≥60dB (typ.65dB)
تم الاختبار بواسطة JDSRM3750 |
|
إعادة القدرة |
≤0.1dB |
|
تشغيل درجة الحرارة |
-400 درجة مئوية° إلى 850 درجة مئوية° |
|
هندسة متطلبات (أحادي الوضع) |
حلقة معدنية نهاية الوجه نصف القطر
7 مم≤R≤12 مم (ل APC)
10 مم≤R≤25 مم (ل قياسي)
قمة إزاحة≤30μم (ل رئيسي)
قمة إزاحة≤50μم (ل قياسي)
تحت قطع-50 نانومتر SU≤50 نانومتر
تم الاختبار بواسطة DORCZX-1 |
تطبيق
غرف الاتصالات
FTTH (الألياف إلى المنزل)
LAN (شبكة المنطقة المحلية)
FOS (مستشعر الألياف الضوئية)
نظام اتصالات الألياف الضوئية
معدات الألياف الضوئية المتصلة والمنقولة
المنتجات الموصى بها
التعبئة والتسليم
التعبئة: 100/قطعة في صندوق كرتون واحد أو OEM.
الشحن: عن طريق البحر، عن طريق الجو، عن طريق الشحن السريع: DHL/UPS/Fedex/EMS/TNT إلخ
التسليم: 3-5 أيام بعد الدفع، وفقًا لكمية طلبك.
صور المصنع
الأسئلة الشائعة - سلك تصحيح الألياف الضوئية SC/APC إلى SC/UPC
س1: ما الفرق بين موصلات SC/APC و SC/UPC؟
ج1: تستخدم موصلات SC/APC وجه نهاية بزاوية 8 درجات لتقليل الانعكاس الخلفي، بينما تحتوي موصلات SC/UPC على سطح مسطح مع تلامس فائق التلميع. يستخدم APC بشكل شائع في CATV و FTTx والشبكات عالية الدقة، بينما يستخدم UPC غالبًا في تطبيقات البيانات والاتصالات.
س2: هل سلك التصحيح هذا أحادي الوضع أم متعدد الأوضاع؟
ج2: هذا هو سلك تصحيح الألياف الضوئية أحادي الوضع (SM)، باستخدام ألياف simplex 9/125µمتر للمسافات الطويلة والإرسال عالي السرعة.
س3: ما هي الأطوال المتوفرة؟
ج3: تشمل الأطوال القياسية 1 متر و 2 متر و 3 متر، ولكن يمكننا تخصيص أطوال أخرى بناءً على الطلب.
س4: ما هي مادة الغلاف المستخدمة؟
ج4: يستخدم الكابل غلاف LSZH (منخفض الدخان خالٍ من الهالوجين) 3.0 مم، وهو مثبط للهب وأكثر أمانًا للتركيبات الداخلية.
س5: هل يتم اختبار أسلاك التصحيح هذه قبل الشحن؟
ج5: نعم، يتم اختبار كل سلك تصحيح بنسبة 100% في المصنع لفقدان الإدخال وفقدان العودة، مع بيانات اختبار قابلة للتتبع.
س6: ما هي المعايير التي يتوافق معها المنتج؟
ج6: يلبي سلك التصحيح معايير TIA/EIA-568-B.3 و Telcordia GR-326-CORE الإصدار 3، مما يضمن جودة متسقة وأداءً موثوقًا به.
س7: أين يمكن استخدام سلك التصحيح هذا؟
ج7: إنه مثالي لـ FTTH و FTTX و LAN و CATV ومراكز البيانات وشبكات الاتصالات السلكية واللاسلكية.
س8: هل يمكنني طلب موصلات أو أطوال مخصصة؟
ج8: نعم، تتوفر أنواع الموصلات المخصصة (LC و FC و ST وما إلى ذلك) وأطوال الكابلات بناءً على الطلب.
