مضاد للقوارض. مضاد للحريق. كابل اتصالات تعدين عالي القوة.

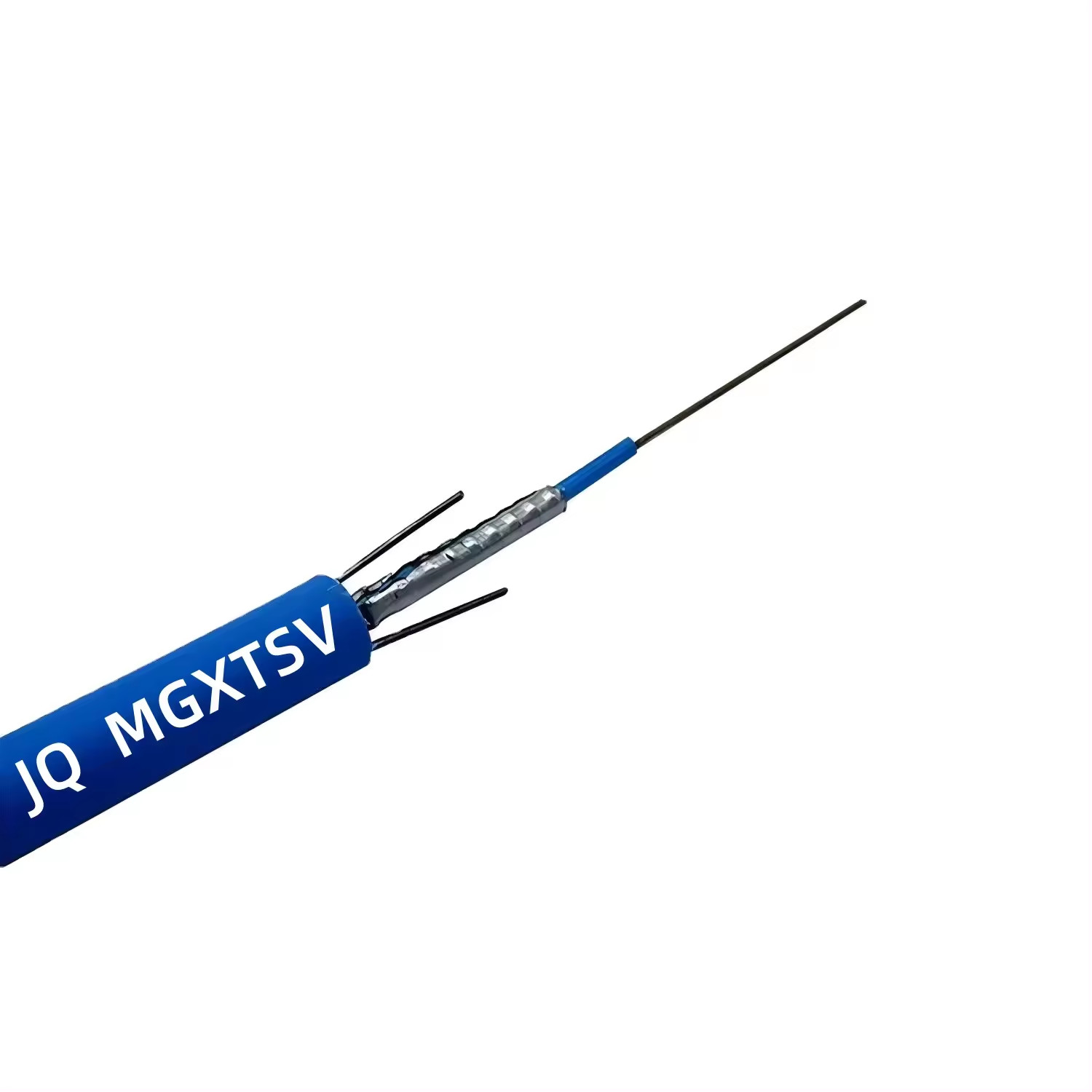

الـالكابلات البصرية المقاومة للنار MGXTSV / MGTSVتم تصميمه لتلبية المتطلبات الصعبة لبيئات التعدين تحت الأرض.
الألياف الضوئية 250 ميكرو متراً موجودة في أنابيب فضفاضة عالية النمط مليئة بالجيل المقاوم للماء.
العضو المركزي المقاوم للمعادن يوفر أداءً ممتازًا للشد.
بالنسبة لعدد القلب الأصغر ، يتم طلاء عنصر القوة بـ PE للحماية الإضافية.

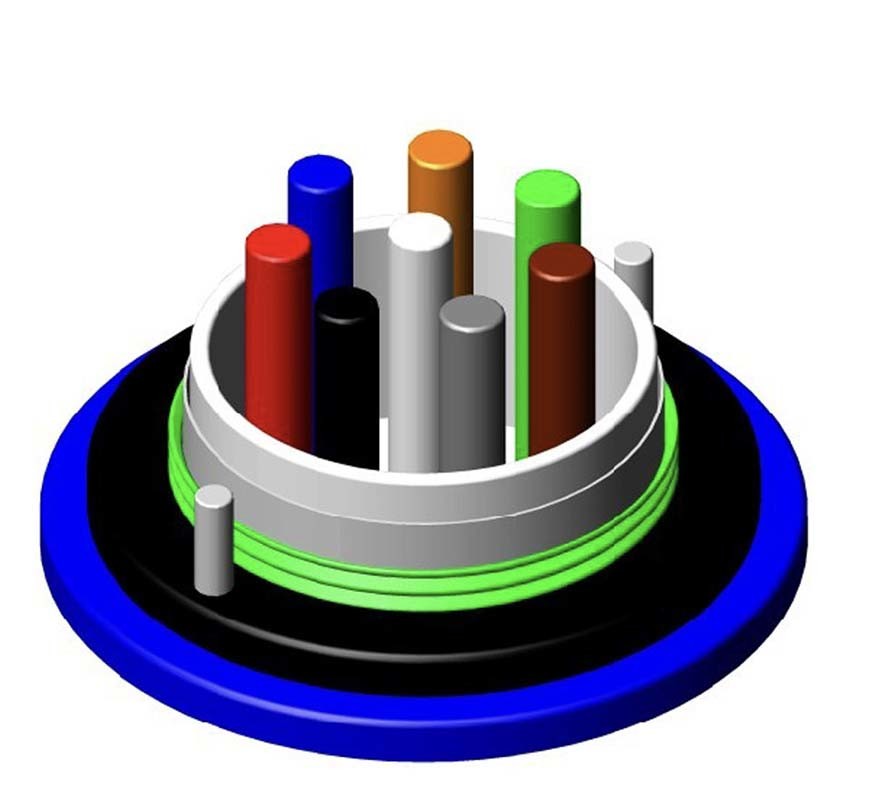

أنابيب فضفاضة وأحبال ملء محاصرة حول النواة المركزية، مما يخلق هيكل كابل مضغوط ودوري مع ملءات منع المياه.
يتم تغليف النواة على طول معشريط فولاذ مغلف بالبلاستيك (PSP)، تليها غطاء داخلي لـ PE وسترة خارجية زرقاء مقاومة للنار من البلاستيكلمقاومة فائقة للنار والمتانة
هذا الكابل لا يحتفظ فقط بجميع مزايا كابلات الألياف الضوئية القياسيةالسلامة المتخصصة والموثوقيةحتى في حالات الطوارئ، تبقى الاتصالات مستقرة، مما يساعد على تقليل الخسائر إلى أدنى حد ممكن. المنتج معتمد من قبلهيئة مراقبة سلامة مناجم الفحمويحمل علامة سلامة رسمية في المناجم
أداء ميكانيكي حراري ممتاز- تشغيل مستقر في ظروف قاسية
مقاومة المياه العاليةأنابيب فضفاضة مصنوعة من مواد منع الماء ومليئة بالجيلي لحماية الألياف.
مقاومة الضغط العاليتصميم صلب يضمن الصمود ضد الضغوط الخارجية.
الحماية من الرطوبة والقوارضيقدم شريط الفولاذ PSP والملء الخاص أداءً قويًا لمكافحة الرطوبة ومكافحة القوارض
سترة مقاومة للناريضمن غطاء PVC الأزرق مقاومة حريق موثوقة ، وتلبية معايير السلامة في المناجم.
الفحم، الذهب، الحديد وغيرها من المناجمنقل البيانات الآمن والمستقر في العمليات تحت الأرض.
البيئات الصناعية القاسيةشبكات الاتصالات المقاومة للنار والرطوبة.
الخصائص البصرية
|
اسم البند
|
كابلات الألياف الضوئية MGXTSV
|
|
مكان المنشأ
|
غوانغدونغ، الصين
|
|
رقم الطراز
|
MGTSV
|
|
الاسم التجاري
|
ج.ك. |
|
نوع الألياف
|
الوضع الواحد ITU-T G652D
|
|
الألياف لا
|
2-24 قلب
|
|
عضو القوة
|
أسلاك الفولاذ المركزية
|
|
مادة السترة
|
غطاء مضاد للاشتعال
|
|
هيكل الكابلات
|
أنبوب الوحدة
|
|
شهادة
|
ISO9001/CE/RoHS/CE
|
|
درجة حرارة التخزين
|
-40°C إلى +70°C
|
|
التطبيق
|
القناة / الهواء
|
الخصائص
خصائص ممتازة لضبط اللهب لتعزيز السلامة في بيئات التعدين.
الأنبوب الفضفاض المقاوم للهيدروليز عالية القوة يضمن الموثوقية طويلة الأجل.
تصميم الغطاء المزدوج والدرع الواحد يوفر مقاومة متفوقة للسحق والعزل المائي وحماية القوارض.
الشريط غير المنسوج الذي يمنع الماء يزيد من مقاومة الرطوبة ومتانة الكابل.
ملء جيل خاص داخل أنابيب فضفاضة يوفر حماية أفضل للألياف.
السترة الخارجية الزرقاء من PVC أو LSZH مقاومة للنار وسهلة التعرف عليها أثناء التثبيت.
مقاومة صدمة قوية جنبا إلى جنب مع مرونة عالية لسهولة التعامل والوضع.
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
المعلمات التقنية
| الألياف العد |
كابل قطر ((ملم) |
وزن الكابل كيلوغرام/كم) |
قوة الشد طويلة/قصيرة المدة (ن) |
مقاومة السحق طويلة/قصيرة المدة (N/100mm) |
ثني نصف قطرها ثابت/ديناميكي |
| 2 ~ 12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 ~ 24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
العينات تظهر
التطبيق
مناسبة لقناة الألغام / الهواء
تخزين / درجة حرارة التشغيل: -40°C ~ +70°C
التعبئة والتسليم

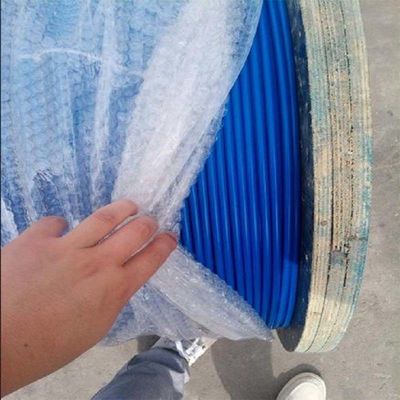

1/2/3/4/5 كم في طبل خشبي واحد،تسليم أيام: 5-8 أيام عمل
1ما هو كابل الألياف الضوئية MGXTSV المستخدمة؟
كابل MGXTSV مصمم خصيصا لمناجم الفحم، مناجم الذهب، مناجم الحديد، وغيرها من البيئات الجوفية أو الخطرة. يوفر الاتصال البصري المستقر حتى في ظل ظروف قاسية ، مع خصائص ممتازة لضبط اللهب ومكافحة القوارض.
2هل هذا الكابل معتمد لتطبيقات التعدين؟
أجل، كابلنا الـ (مغكستسيف)معتمدة من قبل هيئة مراقبة سلامة مناجم الفحمويحمل علامة السلامة المعدنية الرسمية، مما يضمن الامتثال لمعايير السلامة في الصناعة.
3ما الذي يجعل كابل MGXTSV مقاوم للنار؟
انها تستخدمسترة بلاستيكية زرقاء مقاومة للنار أو LSZHيجمع مع حماية الغطاء المزدوج، والتي تحسن بشكل كبير مقاومة النار وضمان الاتصال الآمن خلال حالات الطوارئ.
4كيف يحمي الألياف من الماء والإجهاد الميكانيكي؟
ميزات الكابلأنابيب فضفاضة مليئة بالجيل الخاص، aطبقة شريط منع الماء، ودرع شريط فولاذي PSP، يوفر مقاومة المياه الممتازة، مقاومة السحق، والمتانة طويلة الأجل.
5هل يمكن لهذا الكابل مقاومة الضرر من القوارض؟
نعم، الطبقة المدرعة وتصميم الغطاء المزدوج تقدم قوةالحماية من القوارض، منع تلف الكابلات والصيانة المكلفة.
6ما هي أرقام وتركيبات النواة المتاحة؟
نحن نقدم كابلات MGXTSV مع عدد مختلف من الألياف (مثل2~144 قلب) لتلبية متطلبات المشروع المختلفة.
7هل تقدمون خدمات OEM/ODM؟
نعم، يمكنناطباعة شعارك، تخصيص لون سترة، وتعديل عدد الألياف أو الهيكل وفقا لاحتياجات المشروع الخاص بك.
8ما هو الوقت المعتاد للتسليم؟
بالنسبة للمواصفات القياسية، ونحن عادة شحن داخل7 أيام عملالطلبات الكبيرة أو المخصصة قد تتطلب وقت إنتاج إضافي.
