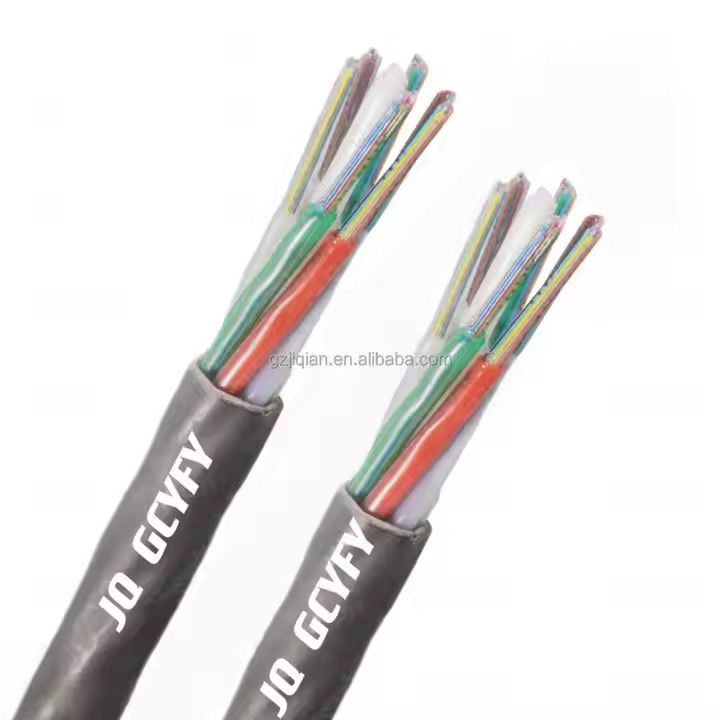

كابل الألياف الضوئية الصغير المنفوخ بالهواء 96 كور GCYFY/GCYFTY لتركيب مجاري الهواء
وصف المنتج
يعتمد كابل الألياف الضوئية المنفوخ بالهواء الصغير GCYFY/GCYFTY على تصميم غير معدني وخالي من الدروع. يمكن تركيبه عن طريق نفخ الهواء في قنوات دقيقة موضوعة مسبقًا. تعمل هذه التقنية على تحسين استخدام خطوط الأنابيب، وتبسيط عملية التثبيت، وتسمح بالتوسع المستقبلي بسهولة.
الخصائص البصرية
| غرض | مواصفة |
| نوع الألياف | G.652D |
| التوهين | |
| @ 1310 نانومتر | .360.36 ديسيبل/كم |
| @ 1383 نانومتر | .350.35 ديسيبل/كم |
| @ 1550 نانومتر | .220.22 ديسيبل/كم |
| @ 1625 نانومتر | ≥ 0.30 ديسيبل/كم |
| الطول الموجي لقطع الكابل (lectcc) | ≥1260 نانومتر |
| الطول الموجي صفر التشتت (نانومتر) | 1300 ~ 1324 نانومتر |
| منحدر التشتت صفر | .00.092 ملاحظة/(nm2.km) |
| التشتت اللوني | |
| @ 1288 ~ 1339 نانومتر | .53.5 ملاحظة/(نانومتر كم) |
| @ 1550 نانومتر | ≥18 ملاحظة/(نانومتر كم) |
| @ 1625 نانومتر | ≥22 ملاحظة/(نانومتر كم) |
| بمدك | .20.2 بس/كم1/2 |
| وضع مجال القطر @ 1310 نانومتر | 9.2±0.4 أم |
| خطأ في التركيز الأساسي | .60.6 أم |
| قطر الكسوة | 125.0±0.7 أم |
| الكسوة غير الدائرية | .01.0% |
| قطر الطلاء | 245±10 أم |
| اختبار الإثبات | 100 كيلو رطل لكل بوصة (= 0.69 جيجا باسكال)، 1% |
لون الألياف والأنبوب

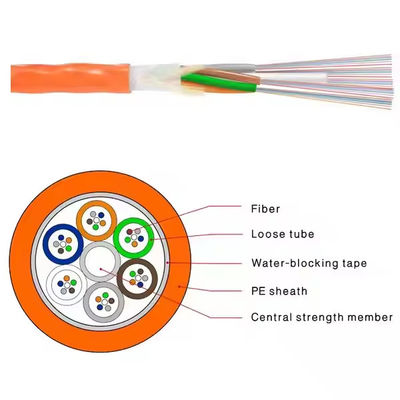

كابلحدود
| # | أغراض | وحدة | حدود |
| 1 | عدد الألياف | 96 | |
| 2 | عدد الألياف لكل أنبوب | 12 | |
| 3 | لا يوجد أنابيب فضفاضة | 8 | |
| 4 | قطر الأنبوب فضفاض | مم | 1.5 |
| 5 | عضو القوة المركزية | مم | 2.5 |
| 6 | الغلاف الخارجي | مم | 6.6 |
| 7 | لا يوجد Ripcords | 1 | |
| 8 | قطر الكابل | مم | 6.4 ± 0.1 |
| 9 | وزن الكابل | كجم/كم | 40 |
| 10 | التوهين 1310 نانومتر | ديسيبل / كم | .360.36 ديسيبل/كم |
| 11 | التوهين 1550 نانومتر | ديسيبل / كم | ≥0.22 ديسيبل/كم |
| 12 | تشتت لوني 1285-1330 نانومتر | ملاحظة/nm.km | .53.5 |
| 13 | تشتت لوني 1550 نانومتر | ملاحظة/nm.km | ≥18 |
| 14 | الطول الموجي لقطع الكابل | ʎcc | ≥1260 نانومتر |
| 15 | الطول الموجي لقطع الألياف | مم | ≥1470 |
| 16 | تشتت صفر | 1300 ~ 1324 نانومتر | |
| 17 | منحدر التشتت صفر | ملاحظة/nm2 × كم | .0.092 |
| 18 | تشتت وضع الاستقطاب | ملاحظة/كم | 1.0 |
| 19 | تشتت وضع الاستقطاب | ملاحظة/كم | 0.3 |
| 20 | وضع مجال القطر | ميكرومتر | 1310 9.2 ± 0.4 |
| 21 | وضع مجال القطر | ميكرومتر | 1550 10.4 ± 0.8 |
| 22 | خطأ في تركيز الكسوة الأساسية | ميكرومتر | ≥0.5 |
| 23 | قطر الكسوة | ميكرومتر | 125 ± 1.0 |
| 24 | الكسوة غير الدائرية | % | .02.0% |
| 25 | طلاء -خطأ تركيز الكسوة | ميكرومتر | ≥12 |
| 26 | قطر الطلاء الأساسي | ميكرومتر | 125 ± 1.0 |
| 27 | مادة الطلاء الأولية (غير ملونة) | 245± 10 ميكرومتر | |
| 28 | نصف قطر حليقة الألياف | م | R≥4 |
| 29 | قوة الشد | ن | التركيب : 1000 الأعلى. العملية: 600 |
| 30 | مقاومة السحق | ن / مم | 800/100 |
| 31 | قوة التأثير | نانومتر | طاقة التأثير: 450 جم * 1 م؛ نصف قطر رأس المطرقة: 12.5 ملم؛ عدد التأثيرات: 5 لا يوجد توهين إضافي واضح، ولا يوجد كسر للألياف ولا يوجد تلف في الكابل. |
| 32 | التواء | الحمل: 150N؛ عدد الدورات:10؛ زاوية الالتواء: ±180 درجة لا يوجد توهين إضافي واضح، ولا يوجد كسر للألياف ولا يوجد تلف في الكابل. | |
| 33 | شبك | مم | 1000 نيوتن/100 ملم |
| 34 | دقيقة. شعاع الانحناء | تحميل 25N، 25 دورة | |
| 35 | تثبيت | ˚ ج | -15 درجة مئوية ~ +60 درجة مئوية |
| 36 | عملية | ˚ ج | -35 درجة مئوية ~ +70 درجة مئوية |
| 37 | تخزين | ˚ ج | -35 درجة مئوية ~ +70 درجة مئوية |
