كابلات الألياف البصرية المقاومة للنار MGXTSV
الخصائص:
التصميم المقاوم للنار ودائم
أنابيب فضفاضة عالية القوة مقاومة للهيدروليز
غطاء مزدوج ودرع واحد لمقاومة السحق والعزل عن الماء وحماية القوارض
شريط غير مُنسوج يحجب الماء حول أنبوب فضفاض
مركب ملء الأنابيب الواقية
سترة زرقاء من البلاستيك أو LSZH لسهولة التعرف عليها
كابلات الألياف الضوئية المرنة المقاومة للصدع
|
اسم البند
|
كابلات الألياف الضوئية MGXTSV
|
|
مكان المنشأ
|
غوانغدونغ، الصين
|
|
رقم الطراز
|
MGTSV
|
|
الاسم التجاري
|
ج.ك. |
|
نوع الألياف
|
الوضع الواحد ITU-T G652D
|
|
الألياف لا
|
2-24 قلب
|
|
عضو القوة
|
أسلاك الفولاذ المركزية
|
|
مادة السترة
|
غطاء مضاد للاشتعال
|
|

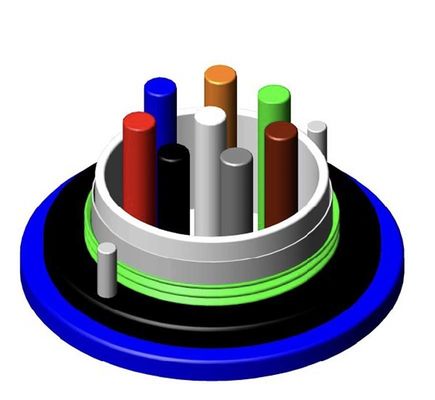

هيكل الكابلات
|
أنبوب الوحدة
|
|
شهادة
|
ISO9001/CE/RoHS/CE
|
|
درجة حرارة التخزين
|
-40°C إلى +70°C
|
|
التطبيق
|
القناة / الهواء
|
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
المعلمات التقنية
| الألياف الحساب |
كابل قطر ((ملم) |
وزن الكابل كيلوغرام/كم) |
قوة الشد طويلة/قصيرة المدة (ن) |
مقاومة السحق طويلة/قصيرة المدة (N/100mm) |
ثني نصف قطرها ثابت/ديناميكي |
| 2 ~ 12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 ~ 24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
العينات تظهر
التطبيق
مناسبة لقناة الألغام / الهواء
تخزين / درجة حرارة التشغيل: -40°C~+70°C

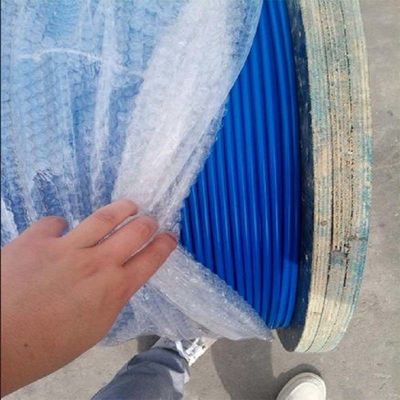

التعبئة والتسليم
1/2/3/4/5 كم في طبل خشبي واحد،تسليم أيام: 5-8 أيام عمل
