G652D 6 كابلات ألياف ضوئية هجينة مع أسلاك طاقة نحاسية OPLC GYDTW/GYDTS
كابل هجين 2 ′′ 24 Core GYXTW مع أسلاك طاقة نحاسية
تتجمع كابلات الألياف الضوئية الهجينة المركبة بين الألياف الضوئية والموصلات المعدنية في حزمة واحدة، مما يوفر مسارات نقل متعددة مع تقليل تكلفة التثبيت والوقت.
البناء:
الألياف:ألياف 250μm في أنابيب فضفاضة عالية النطاق مليئة بالمركب المقاوم للماء.
الدرع:أنبوب مغلف بـ PSP الطولية و مادة منع المياه للضيق والعزل المائي.
عضو القوة:أسلاك فولاذية متوازية بجانب الشريط الفولاذي
السترة الخارجية:غطاء من البولي إيثيلين (PE)
الخصائص
أداء ميكانيكي ودرجة حرارة ممتازة
أنابيب فضفاضة عالية القوة مقاومة للهيدروليز
مركب ملء منع الماء لحماية الألياف
ضيقة، خفيفة الوزن، مرنة، ومقاومة للانحناء
التشتت المنخفض والتخفيف
أسلاك فولاذية و شرائط فولاذية ملفوفة من أجل مقاومة الرطوبة والسحق
خصائص الألياف البصرية
| البند | المواصفات |
| نوع الألياف | G.652D |
| التخفيف | |
| @ 1310 nm | ≤0.36 ديسيبل/كم |
| @ 1383 nm | ≤0.35 ديسيبل/كم |
| @ 1550 nm | ≤0.22 ديسيبل/كم |
| @ 1625 nm | ≤ 0.30 ديسيبل/كم |
| طول موجة قطع الكابل ((λcc) | ≤1260 nm |
| طول موجة التشتت الصفر ((nm) | 1300 ~ 1324 nm |
| منحدر التشتت الصفري | ≤0.092 ps/ ((nm2.km) |
| التشتت اللون | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/ ((nm. km) |
| @ 1550 nm | ≤18 ps/ ((nm.km) |
| @ 1625 nm | ≤22 ps/ ((nm.km) |
| PMDQ | ≤0.2 ps/km1/2 |
| قطر الحقل @ 1310 nm | 9.2±0.4 أم |
| خطأ تركيز القلب | ≤0.6 أم |
| قطر الغطاء | 125.0±0.7 أم |
| الغطاء غير الدائري | ≤1.0% |
| قطر الطلاء | 245±10 أم |
| اختبار الدليل | 100 kpsi (= 0.69 Gpa) ، 1٪ |
المعلمات التقنية
| نطاق الحرارة | -20 درجة مئوية ~ +60 درجة مئوية | |||||||||
| إرتفاع | نوع OFNR/OFN FT4 | |||||||||
| الجلسة العامة | نوع OFNR/OFN FT6 | |||||||||
| سترة | LSZH أو PE | |||||||||
| الاسم الرمزي | كابل النواة |
قطرها (ملم) |
النحاس أسلاك (ملم) |
خطية الكتلة (kgk) م) |
الجهد | سحق | ثني نصف قطرها |
|||
| قصيرة المدة (ن) |
طويله المدة (ن) |
قصيرة الرم (ن) |
طويله المدة (ن) |
قصيرة المدة (ن) |
طويله المدة (ن) |
|||||
| أوبلك-2*05 | 6 ~ 24 | 10 | 2 × 0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*05 | 6- ~ 24 | 10 | أربعة على صفر5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك-2*075 | 6 ~ 24 | 10 | 2 × 0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*075 | 6 ~ 24 | 10 | أربعة على صفر75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| oPLC-2*1.0 | 6 ~ 24 | 10 | 2 * 1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*10 | 6- ~ 24 | 12 | أربعة × واحد0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك-2*15 | 6 ~ 24 | 12 | 2 * 1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*15 | 6 ~ 24 | 12 | أربعة × واحد5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك-2*25 | 6 ~ 24 | 12 | 2 * 2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*25 | 6- ~ 24 | 14.5 | أربعة × إثنان5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

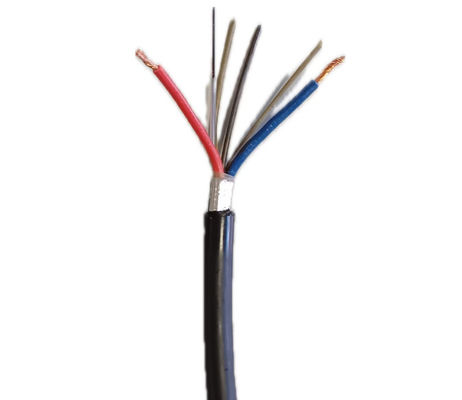

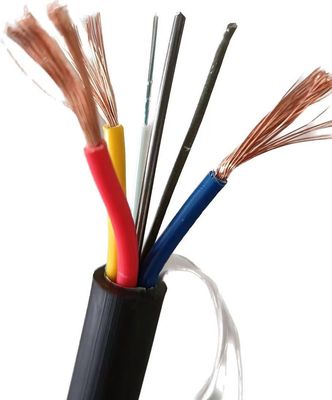

صورة المنتج
التطبيق
تستخدم لصندوق التوزيع الخارجي إلى خط الأنابيب في المبنى، فوق، مدفون.
تستخدم في غرفة معدات الاتصالات البصرية
تستخدم للفايبر الذيل والقفز في الصف.
تستخدم للمباني المحيطة في الكابل.
التعبئة والتسليم
1/2/3/4/km في طبل خشبي واحد،تسليم أيام: 5-8 أيام عمل
الأسئلة الشائعة
هل أنت شركة تجارية أو مصنعة؟
نحن مصنعون مع خبرة تزيد عن 10 سنوات في مجال البحث والتطوير وإنتاج كابلات الألياف الضوئية ، وكابلات السقوط ، وكابلات التصحيح. مصنعنا يقع في قوانغتشو ، الصين
ماذا عن جودة المنتج؟
يتم اختبار جميع الألياف قبل التسليم. العينات المجانية متوفرة عند الطلب للتحقق من الجودة بعد تأكيد السعر.
هل تقبلون الطلبات الصغيرة؟
نعم، الطلبات الصغيرة مرحب بها، ونحن ندعم المشاريع الجديدة، حيث أن جميع الشركات غالباً ما تبدأ صغيرة.
ما هو وقت التسليم؟
عادة 3~7 أيام عمل، اعتمادا على كمية الطلب. نحن نضمن الشحن السريع بعد الدفع.
هل تقدمون خدمة OEM؟
نعم، نحن نقدم OEM. يمكن طباعة شعارك، والأفكار المخصصة موضع ترحيب.
