كابلات الألياف البصرية متعددة الأنابيب الخالية من قناة التعدين MGTSV
الخصائص الرئيسية
أداء ميكانيكي ودرجة حرارة ممتازة
أنبوب فضفاض ذو قوة عالية مع حماية عالية ضد الماء
يضمن المركب الخاص لملء الأنابيب حماية موثوقة للألياف
مقاومة صدمة قوية ومرونة عالية
السلك الصلب العضو القوة المركزية لتحسين المتانة
ملء كامل للكابلات للوقاية الكاملة من الماء
أنبوب فضفاض مليء بالجيل المقاوم للرطوبة
طبقة PSP تحسن الأداء ضد الرطوبة والقوارض
المواد التي تحجب المياه تمنع التسرب الطولي
غطاء PVC الخارجي الأزرق المقاوم للنار لتحقيق أداء مقاوم للنار
|
اسم البند
|
كابلات الألياف الضوئية MGTSV
|
|
مكان المنشأ
|
غوانغدونغ، الصين
|
|
رقم الطراز
|
MGTSV
|
|
الاسم التجاري
|
جي كيو / جيكيان / تخصيص |
|
نوع الألياف
|
الوضع الواحد ITU-T G652D
|
|
الألياف لا
|
2-288 قلب
|
|
عضو القوة
|
أسلاك الفولاذ المركزية / FRP
|
|
مادة السترة
|
غطاء مضاد للاشتعال
|
|

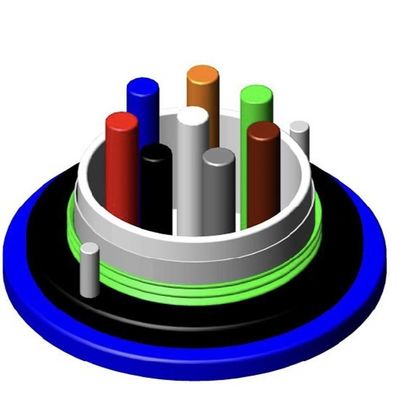

هيكل الكابلات
|
أنبوب فضفاض
|
|
شهادة
|
ISO9001/CE/RoHS/CE
|
|
درجة حرارة التخزين
|
-40°C إلى +70°C
|
|
التطبيق
|
القناة / الهواء
|
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
البيانات التقنية
| نوع الكابل |
الألياف الحساب |
أنابيب +ملء |
كابل قطرها ملم |
كابل الوزن كجم/كيلومتر |
الجهد القوة طويلة/قصيرة المدة N |
سحق المقاومة طويله / قصيرة المدى N/100m |
ثني قطر ثابت /mm الديناميكية |
|
MGTSV-2~6 |
2 ~ 60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| MGTSV-62 ~ 72 | 62 ~ 72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74~96 | 74~96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98 ~ 120 | 98~120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122 ~ 144 | 122~144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146 ~ 216 | 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |

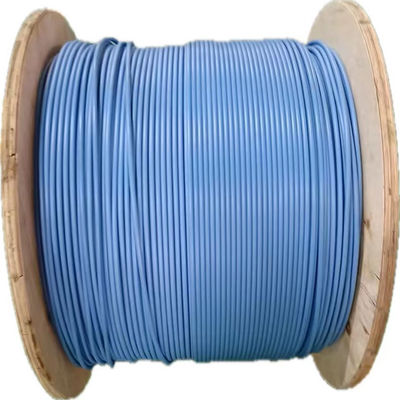

صورة المنتج
التطبيق
مناسبة لقناة الألغام / الهواء
تخزين / درجة حرارة التشغيل: -40°C~+70°C
التعبئة والتسليم
1/2/3/4/5 كم في طبل خشبي واحد،تسليم أيام: 5-8 أيام عمل
