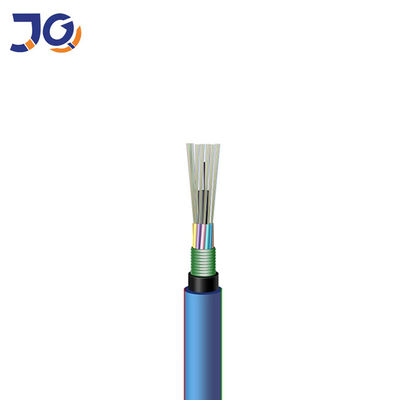

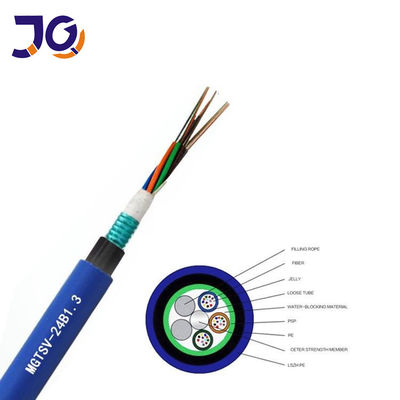

كابل ألياف ضوئية MGTSV بـ 24 قلبًا، غلاف LSZH أزرق، مقاوم للهب، للتعدين
أداء ممتاز في مقاومة اللهب من أجل تشغيل آمن
أنبوب فضفاض عالي القوة مع مقاومة للتحلل المائي
تصميم مزدوج الغلاف والدرع الفردي يوفر مقاومة قوية للسحق، والعزل المائي، والحماية من القوارض
شريط غير منسوج يلف الأنبوب الفضفاض مما يوفر حجبًا فعالًا للماء
مركب حشو الأنبوب الخاص يضمن حماية موثوقة للألياف
غلاف PVC أو LSZH أزرق مقاوم للهب وسهل التحديد
هيكل مرن مع مقاومة عالية للسحق لسهولة التركيب
مناسب للتركيب في قنوات المناجم
مناسب للنشر الهوائي
نطاق درجة حرارة التخزين من ناقص 40 درجة مئوية إلى زائد 70 درجة مئوية
نطاق درجة حرارة التشغيل من ناقص 40 درجة مئوية إلى زائد 70 درجة مئوية
|
اسم العنصر
|
كابل ألياف ضوئية MGTSV
|
|
مكان المنشأ
|
قوانغدونغ، الصين
|
|
رقم الموديل
|
MGTSV
|
|
اسم العلامة التجارية
|
JQ |
|
نوع الألياف
|
وضع واحد ITU-T G652D
|
|
رقم الألياف
|
2-288 نوى
|
|
عضو القوة
|
سلك فولاذي مركزي / FRP
|
|
مادة الغلاف
|
غلاف مقاوم للهب
|
|

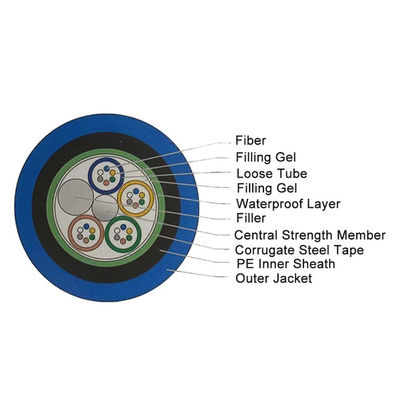

هيكل الكابل
|
أنبوب فضفاض مجدول
|
|
الشهادة
|
ISO9001/CE/RoHS/CE
|
|
درجة حرارة التخزين
|
-40 درجة مئوية إلى +70 درجة مئوية
|
|
التطبيق
|
قناة / هوائي
|
الخصائص البصرية
| العناصر | الوحدة | المواصفات | |
| G652D | |||
| قطر المجال النمطي | 1310 نانومتر | um | 9.2±0.4 |
| 1550 نانومتر | um | 10.4±0.5 | |
| قطر التغليف | um | 124.8±0.7 | |
| عدم دائرية التغليف | % | ≤0.7 | |
| خطأ تمركز اللب والتغليف | um | ≤0.5 | |
| قطر الطلاء | um | 245±1000/2000 | |
| عدم دائرية الطلاء | % | ≤6.0 | |
| خطأ تمركز التغليف والطلاء | um | ≤1750/3500 | |
| طول موجة القطع للكابل | nm | acc≤1260 | |
| التوهين (الحد الأقصى) | 1310 نانومتر | dB/km | ≤0.36 |
| 1550 نانومتر | dBkm | ≤0.22 | |
البيانات الفنية
| نوع الكابل |
الألياف العدد |
الأنابيب + الحشوات |
الكابل القطر مم |
الكابل الوزن كجم/كم |
قوة الشد طويل/قصير الحد N مقاومة السحق |
طويل /قصير الأجل N/100m نصف قطر الانحناء ثابت /ديناميكي مم |
MGTSV-2~6 2~60 5 |
|
12.2 |
156 | 1000/2000 | 500/1500 | 15D/30D | MGTSV-62~72 | التعبئة والتسليم | 1/2/3/4/5 كم في أسطوانة خشبية واحدة, |
| 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في أسطوانة خشبية واحدة, |
| 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في أسطوانة خشبية واحدة, |
| 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في أسطوانة خشبية واحدة, |
| 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في أسطوانة خشبية واحدة, |
| 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في أسطوانة خشبية واحدة, |
أيام التسليم: 5-8 أيام عمل
