| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | 1/2/3/4/5 كم في برميل خشبي واحد |
|---|---|---|---|
| وقت التسليم : | 3-5 ديس | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض : | 30 كم في اليوم |
| مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE FCC | رقم الموديل: | GYDTS / OPLC |
|
معلومات تفصيلية |
|||
| مادة سترة: | PE | القطر الخارجي: | 9 ملم |
|---|---|---|---|
| عدد الألياف: | 2-144 كور | الهيكل: | أنبوب الوحدة/الكابل الملتوي الذي تقطعت به السبل |
| عضو القوة: | أسلاك الفولاذ | اسم المنتج: | كابلات الألياف الضوئية الهجينة |
| نوع الألياف: | YOFC أو حسب الطلب | التطبيق: | هوائي مجرى الهواء |
| اللون: | أسود | الطول: | 2 كم أو طول مخصص |
| إبراز: | كابل الألياف البصرية G652D,كابل الألياف البصرية الهجين OPLC,كابل الألياف البصرية الجوي 9 مم |
||
منتوج وصف
كابل هجين 2-24 Core GYXTW مع أسلاك طاقة نحاسية
كابلات الألياف الضوئية المركبة التي تحتوي على عدد من المكونات المختلفة المنصوص عليها داخل الحزمة. هذا النوع من الكابلات يسمح بمسارات نقل متعددة من قبل مختلف المكونات ،سواء كانوا موصلين معدنيين أو ألياف بصرية، وتتيح للمستخدم أن يكون لديه كابل واحد، وبالتالي تقليل التكلفة الإجمالية ووقت التنفيذ للتركيب.يتم وضع الألياف التي يبلغ طولها 250 ميكرو متراً في أنبوب فضفاض مصنوع من بلاستيك عالي النمط. يتم ملء الأنابيب بمركب ملء مقاوم للماء. يتم لف الأنابيب بطبيعة الحال بطبقة من PSP.بين PSP والأنبوب فضفاضة مادة حجب المياه يتم تطبيقها للحفاظ على الكابل المدمجة والضيقة للماءيتم وضع أسلاك فولاذية متوازية على جانبي الشريط الفولاذي. يتم وضع أسلاك الفولاذ المتوازية على الشريط الجانبي. يتم استكمال الكابل بغطاء من البولي إيثيلين (PE).
الخصائص
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للهيدروليز
مركب ملء أنبوب خاص يضمن حماية حاسمة للألياف
الهيكل المدمج والخفة، مرنة وأداء جيد مقاومة للثني
التشتت المنخفض و الضعفالتصميم المناسب، والتحكم الدقيق في طول الألياف الزائد وعملية التشنج المتميزة تعطي خصائص ميكانيكية وبيئية ممتازة.الدرع من الأسلاك الفولاذية والشريط الفولاذ المموجة جعل الكابلات لديها خصائص لطيفة من مقاومة الرطوبة ومقاومة سحق
خصائص الألياف البصرية
| البند | المواصفات |
| نوع الألياف | G.652D |
| التخفيف | |
| @ 1310 nm | ≤0.36 ديسيبل/كم |
| @ 1383 nm | ≤0.35 ديسيبل/كم |
| @ 1550 nm | ≤0.22 ديسيبل/كم |
| @ 1625 nm | ≤ 0.30 ديسيبل/كم |
| طول موجة قطع الكابل ((λcc) | ≤1260 nm |
| طول موجة التشتت الصفر ((nm) | 1300 ~ 1324 nm |
| منحدر التشتت الصفري | ≤0.092 ps/ ((nm2.km) |
| التشتت اللون | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/ ((nm. km) |
| @ 1550 nm | ≤18 ps/ ((nm.km) |
| @ 1625 nm | ≤22 ps/ ((nm.km) |
| PMDQ | ≤0.2 ps/km1/2 |
| قطر الحقل @ 1310 nm | 9.2±0.4 أم |
| خطأ تركيز القلب | ≤0.6 أم |
| قطر الغطاء | 125.0±0.7 أم |
| الغطاء غير الدائري | ≤1.0% |
| قطر الطلاء | 245±10 أم |
| اختبار الدليل | 100 kpsi (= 0.69 Gpa) ، 1٪ |
المعلمات التقنية
| نطاق الحرارة | -20 درجة مئوية ~ +60 درجة مئوية | |||||||||
| إرتفاع | نوع OFNR/OFN FT4 | |||||||||
| الجلسة العامة | نوع OFNR/OFN FT6 | |||||||||
| سترة | LSZH أو PE | |||||||||
| الاسم الرمزي | كابل النواة |
قطرها (ملم) |
النحاس أسلاك (ملم) |
خطية الكتلة (kgk) م) |
الجهد | سحق | ثني نصف قطرها |
|||
| قصيرة المدة (ن) |
طويله المدة (ن) |
قصيرة الرم (ن) |
طويله المدة (ن) |
قصيرة المدة (ن) |
طويله المدة (ن) |
|||||
| أوبلك-2*05 | 6 ~ 24 | 10 | 2 × 0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*05 | 6- ~ 24 | 10 | أربعة على صفر5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك-2*075 | 6 ~ 24 | 10 | 2 × 0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*075 | 6 ~ 24 | 10 | أربعة على صفر75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| oPLC-2*1.0 | 6 ~ 24 | 10 | 2 * 1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*10 | 6- ~ 24 | 12 | أربعة × واحد0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك-2*15 | 6 ~ 24 | 12 | 2 * 1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*15 | 6 ~ 24 | 12 | أربعة × واحد5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك-2*25 | 6 ~ 24 | 12 | 2 * 2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| أوبلك 4*25 | 6- ~ 24 | 14.5 | أربعة × إثنان5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

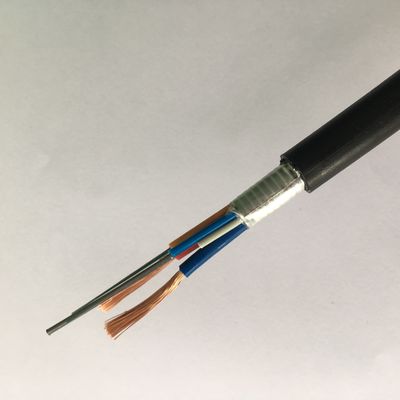

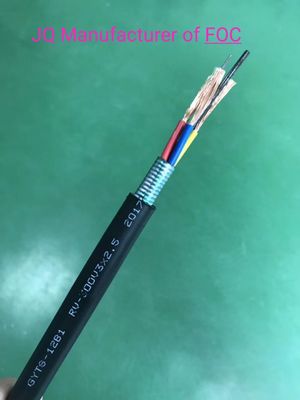

صورة المنتج
التطبيق
تستخدم لصندوق التوزيع الخارجي إلى خط الأنابيب في المبنى، فوق، مدفون.
تستخدم في غرفة معدات الاتصالات البصرية
تستخدم للفايبر الذيل والقفز في الصف.
تستخدم للمباني المحيطة في الكابل.
التعبئة والتسليم
1/2/3/4/km في طبل خشبي واحد،تسليم أيام: 5-8 أيام عمل
