تصنيع كبل الألياف البصرية FTTH كابل مسطح GJYXCH 2 Core في الهواء الطلق كابلات الألياف البصرية
وصف

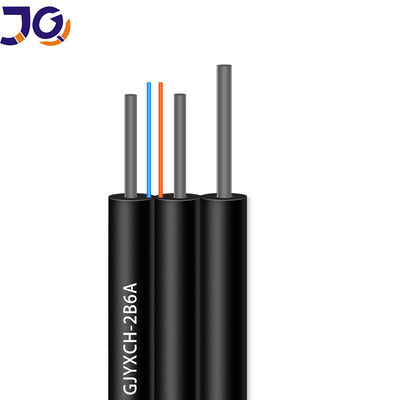

يتكون الهيكل من 1-4 ألياف ملونة من الألياف الملونة جنبًا إلى جنب مع اثنين من FRP (أو أسلاك فولاذية) ، والتي يمكن أن تحمي الألياف الداخلية من خلال توفير قوة شد كافية ومقاومة جيدة للتكسير الجانبي. الشبكة ، مما يعزز إمكانية الوصول إلى الألياف ويزيد من قدرة أعمال التركيب. يلبي الشد العالي للسلك الفولاذي بقطر 1.0 مم متطلبات الدعم الذاتي ويقلل من تكلفة التركيب.يضمن عضوان متوازيان من أسلاك FRP / أسلاك الفولاذ أداءً جيدًا لمقاومة السحق لحماية الألياف. تصميم الفلوت الجديد ، يسهل الشريط واللصق ، يبسط التركيب والصيانة.
طلب
معتمد للتوزيع في الهواء الطلق.
كضفيرة من معدات الاتصالات
مناسب لمعدات الاتصالات.
يمكن تركيبه بشكل ملائم ومعدن بكل بساطة
سمات
كابل الألياف الضوئية G657A1 FTTH
دعم النفس (LSZH) ، PE ، غلاف خارجي PVC إسقاط الكابل
دخان منخفض بدون هالوجين وغمد مثبط للهب
القطر الخارجي (2.0 ± 0.2) × (5.0 ± 0.2) مم
متوافق مع مواصفات Telcordia GR-326-CORE
تفاصيل المنتج
معلمات الألياف
|
لا. |
العناصر |
وحدة |
تخصيص |
|
|
G.657A1 |
||||
|
1 |
وضع قطر المجال |
1310 نانومتر |
ميكرومتر |
9.0±0.4 |
|
1550 نانومتر |
ميكرومتر |
10.1±0.5 |
||
|
2 |
قطر الكسوة |
أم |
124.8±0.7 |
|
|
3 |
تكسية غير دائرية |
٪ |
≤0.7 |
|
|
4 |
خطأ تركيز الكسوة الأساسية |
أم |
≤0.5 |
|
|
5 |
قطر الطلاء |
أم |
245±5 |
|
|
|
طلاء غير دائري |
٪ |
≤6.0 |
|
|
7 |
خطأ تركيز طلاء الكسوة |
ميكرومتر |
≤12.0 |
|
|
8 |
الطول الموجي لقطع الكابل |
نانومتر |
入 سم مكعب≤1260 |
|
|
9 |
التوهين (حد أقصى) |
1310 نانومتر |
ديسيبل / كم |
≤0.35 |
|
1550 نانومتر |
ديسيبل / كم |
≤0.21 |
||
|
10 |
خسارة الانحناء الكلي |
1 لفة × 10 ملم نصف قطر @ 1550 نانومتر |
ديسيبل |
≤0.75 |
|
1 لفة × 10 ملم نصف قطر @ 1625nm |
ديسيبل |
≤1.5 |
||
المعايير الفنية
| منتج نموذج |
الأساسية عدد (النواة) |
قطر الكابل (مم) | وزن الكابل (كجم / كم) |
الشد الخضوع ل قصيرة طويلة مصطلح (ن) |
معجب مقاومة |
الانحناء نصف القطر ديناميكية ثابتة |
| GJXH | 1 | (2.1 + 0.1) * (3.1 + 0.1) | 10 | 1000/2200 | 200/1000 | 15/30 |
| GJXH | 2 | (2.1 + 0.1) × (3.1 + 0.1) | 10 | 1000/2200 | 200/1000 | 15/30 |
| GJXH | 4 | (2.3 + 0.1) * (3.3 + 0.1) | 12 | 1000/2200 | 200/1000 | | 15/30 |
| GJXFH | 1 | (2.1 + 0.1) × <(3.1 + 0.1) | 9 | 800/1800 | 200/1000 | 15/30 |
| GJXFH | 2 | (2.1 + 0.1) × (3.1 + 0.1) | 9 | 800/1800 | 200/1000 | 15/30 |
| GJXFH | 4 | (2.1 + 0.1) × (3.1 + 0.1) | 11 | 800/1800 | 200/1000 | 15/30 |
| GJYXCH | 1 | (2.1 + 0.1) * (5.1 + 0.1) | 21 | 1500/2500 | 500/1300 | 15/30 |
| GJYXCH | 2 | (2.1 + 0.1) * (5.1 + 0.1) | 21 | 1500/2500 | 500/1300 | | 15/30 |
| GJYXCH | 4 | (2.1 + 0.1) × (5.1 + 0.1) | 21 | 1500/2500 | 500/1300 | 15/30 |
| GJYXFCH | 1 | (2.1 + 0.1) * (5.1 + 0.1) | 20 | 1500/2500 | 500/1300 | 15/30 |
| GJYXFCH | 2 | (2.1 + 0.1) × (5.1 + 0.1) | 20 | 1500/2500 | 500/1300 | 15/30 |
| GJYXFCH | 4 | (2.1 + 0.1) × (5.1 + 0.1) | 20 | 1500/2500 | 500/1300 | 15/30 |
طرد
سيكون طول الشحن الاسمي للكابل 1 أو 2 كم.أطوال أخرى متاحة أيضًا إذا طلبها المشتري.
سيتم لف كل طول من الكبل على أسطوانة واحدة خشبية قوية منفصلة في صندوق كرتوني
