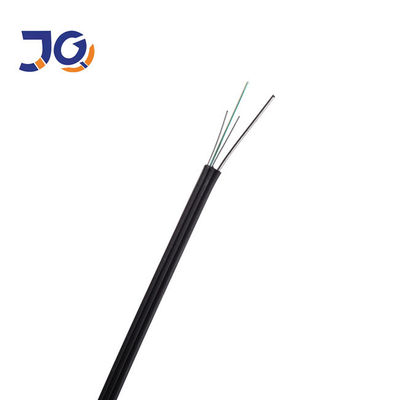

كابل FTTH DROP
الألياف: SM G657A1 / G652D
عدد الألياف: 1-12
سلك مواز:0.45 ± 0.05 ملم
سلك الماسنجر:سلك فولاذي / فرب / كفرب
سترة المواد: LSZH
المواصفات البسيطة:
خسارة الإدراج: ≤0.30dB
خسارة العودة: ≥50dB
متانة:≤0.2 ديسيبل
اختبار الطول الموجي: 1310/1550 نانومتر
درجة حرارة التشغيل: -40 درجة مئوية ~ 70 درجة مئوية
صفة مميزة
توفر الألياف الخاصة ذات الحساسية المنخفضة للانحناء نطاقًا تردديًا عاليًا وتواصلًا ممتازًاخاصية الإرسال
يضمن عضوان متوازيان من قوة FRP أداءً جيدًا لمقاومة السحق لحماية الألياف ؛
يضمن السلك الفولاذي الفردي أو المساج كعضو قوة إضافي أداءً جيدًا لقوة الشد.
هيكل بسيط وخفيف الوزن وعملي عالي ؛
قم بسهولة بالنزع واللصق ، وتبسيط التركيب والصيانة
معلمات الألياف
| رقم. | العناصر | وحدة | تخصيص | ||
| G657A2 | |||||
| 1 |
وضع قطر المجال |
@ 1310nm | ميكرومتر | 8.8 ± 0.4 | |
| @ 1550nm | ميكرومتر | 9.8 ± 0.5 | |||
| 2 | قطر الكسوة | ميكرومتر | 124.8 ± 0.7 | ||
| 3 | تكسية غير دائرية | ٪ | ≤0.7 | ||
| 4 | خطأ تركيز الكسوة الأساسية | ميكرومتر | ≤0.5 | ||
| 5 | قطر الطلاء | ميكرومتر | 245 ± 5 | ||
| 6 | طلاء غير دائري | ٪ | ≤6.0 | ||
| 7 | خطأ تركيز طلاء الكسوة | ميكرومتر | ≤12.0 | ||
| 8 | نصف قطر الضفيرة الليفية | م | ≥4 | ||
| 9 | الطول الموجي لقطع الكابل | نانومتر | λنسخة≤1260 | ||
| 10 | قيمة التشتت | @ 1550nm | ps / (نانومتر * كم) | ≤18 | |
| @ 1288 ~ 1339 نانومتر | ps / (نانومتر * كم) | ≤3.5 | |||
| @ 1271 ~ 1360 نانومتر | ps / (نانومتر * كم) | ≤5.3 | |||
| 11 | الطول الموجي للتشتت الصفري | نانومتر | 1300≤λ0≤ 1324 | ||
| 12 | منحدر تشتت صفري | ps / (نانومتر² · كم) | ≤0.093 | ||
| 13 |
تشتت وضع الاستقطاب |
قيمة تصميم ارتباط PMD |
ملاحظة / √km | 0.2 | |
|
الحد الأقصى للألياف PMD الفردية |
ملاحظة / √km | 0.09 | |||
| 14 |
خسارة الانحناء الكلي |
10 لفة × 15 مم نصف قطرها 1550 نانومتر | ديسيبل | ≤0.21 | |
| 10 لفة × 15 مم نصف قطرها 1625 نانومتر | ديسيبل | ≤1.0 | |||
| 1 لفة × 10 مم دائرة نصف قطرها 1550 نانومتر | ديسيبل | ≤0.5 | |||
| 1 لفة × 10 ملم دائرة نصف قطرها 1625 نانومتر | ديسيبل | ≤1.2 | |||
| 15 | التوهين (حد أقصى) | @ 1310nm | ديسيبل / كم | ≤0.35 | |
| @ 1550nm | ديسيبل / كم | ≤0.21 | |||

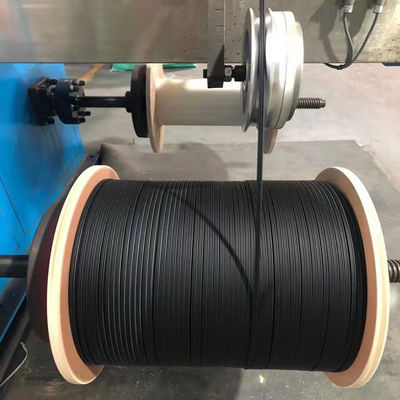

GJXH G657A / G652D SM 1 Core FTTH كابل إسقاط الألياف البصرية 1 كيلومتر
