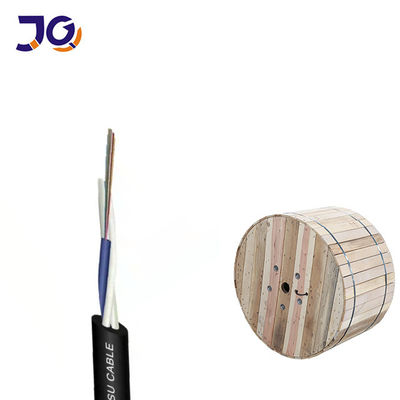

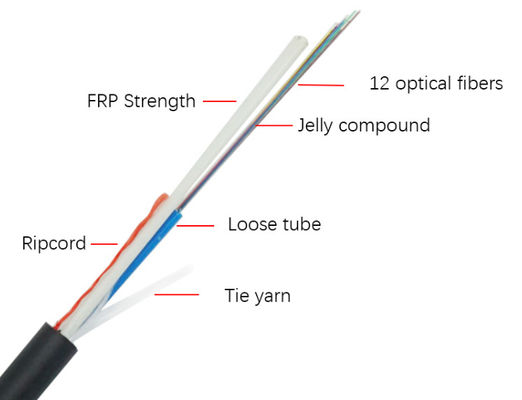

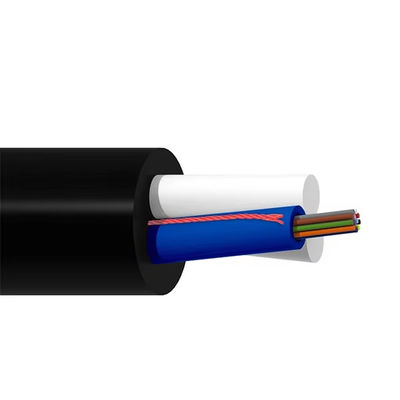

ASU80 هو كابل ألياف ضوئية ذاتي الدعم غير مصفح أحادي الأنبوب. يتم وضع الألياف الضوئية في أنبوب عازل فضفاض. يتم ملء قلب الكابل بالهلام لمنع دخول الماء وهجرته، وهو مغطى بغلاف خارجي من البولي إيثيلين الأسود. يوفر عضوان من FRP أو أعضاء قوة معدنية مدمجة قوة الشد المطلوبة للتركيب الهوائي.
تصميم صغير الحجم وخفيف الوزن لسهولة التعامل والتركيب
يوفر عضوان قوة FRP أداء شد ممتاز
تضمن الهيكل المملوء بالهلام أو الخالي من الهلام أداءً موثوقًا به ضد الماء
تكلفة منخفضة مع سعة ألياف عالية
أداء مستقر لشبكات الاتصالات الخارجية
التركيب الهوائي قصير المدى
تركيب القناة
نشر FTTH وشبكة الوصول
الخصائص البصرية
| العناصر | الوحدة | المواصفات | |
| G652D | |||
| قطر المجال النمطي | 1310 نانومتر | ميكرومتر | 9.2±0.4 |
| 1550 نانومتر | ميكرومتر | 10.4±0.5 | |
| قطر التغليف | ميكرومتر | 124.8±0.7 | |
| عدم دائرية التغليف | % | ≤0.7 | |
| خطأ تركيز اللب والتغليف | ميكرومتر | ≤0.5 | |
| قطر الطلاء | ميكرومتر | 245±5 | |
| عدم دائرية الطلاء | % | ≤6.0 | |
| خطأ تركيز التغليف والطلاء | ميكرومتر | ≤12 | |
| طول موجة القطع بالكابل | نانومتر | acc≤1260 | |
| التوهين (الحد الأقصى) | 1310 نانومتر | ديسيبل/كم | ≤0.36 |
| 1550 نانومتر | ديسيبل/كم | ≤0.22 | |
المعلمة الفنية
قلب الكابل |
الوحدة | 2F | 4F | 6F | 8F | 10F | 12F |
| عدد الأنابيب | 1 | 1 | 1 | 1 | 1 | 1 | |
| عدد الألياف | القلب | 2 | 4 | 6 | 8 | 10 | 12 |
| عدد الألياف في الأنبوب | القلب | 2 | 4 | 6 | 8 | 10 | 12 |
| قطر الكابل | مم | 7.0 مم±0.2 | 0.8±0.2 | ||||
| وزن الكابل | كجم/كم | 40±10 | 45±10 | ||||
| قوة الشد المسموح بها | نيوتن | Span=80,1.5*P | |||||
| مقاومة السحق المسموح بها | نيوتن | 1000N | |||||
| درجة حرارة التشغيل | ℃ | -20℃ إلى +65℃ | |||||
المصنع الحقيقي
ASU80 هو كابل ألياف ضوئية ذاتي الدعم غير مصفح أحادي الأنبوب مصمم للتركيب الهوائي والقناة قصيرة المدى.
يستخدم بشكل أساسي في شبكات الوصول FTTH وخطوط هوائية قصيرة المدى وتركيب القنوات.
لا، ASU80 هو كابل غير مصفح مع أعضاء قوة FRP أو معدنية لدعم الشد.
تتوفر كل من الهياكل المملوءة بالهلام والخالية من الهلام مع أداء جيد ضد الماء.
يتم دعم الألياف أحادية الوضع مثل G652D و G657A1 و G657A2.
نعم، يمكن تخصيص عدد الألياف ومادة الغلاف والطباعة وخدمة OEM.
