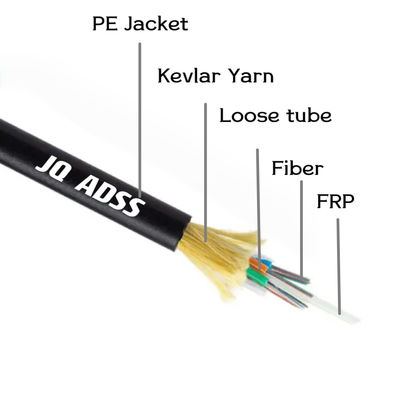

كابل الألياف الضوئية ADSS ذو سترة واحدة خفيفة الوزن كابل هوائي كهربائي كامل
الخصائص الرئيسية
• جميع الهياكل الكهربائية المناسبة لتركيب الهواء عالية الجهد
• تقوية الخيوط الأراميدية توفر قوة سحب عالية وقدرة امتداد طويلة
• تصميم أنبوب فضفاض مليء بالجيل يضمن حجب قوي للمياه وحماية الألياف
• غطاء مقاوم للأشعة فوق البنفسجية و مقاوم للطقس ليبقى في الهواء الطلق
• أداء إشارة ثابت منخفض الضعف لنقل المسافات الطويلة
• الهيكل الخفيف يسمح بتثبيت سريع وفعال من حيث التكلفة
التطبيقات
• شبكات اتصالات خطوط نقل الطاقة
• إنشاء العمود الفقري للاتصالات ونشر النطاق العريض الريفية
• أنظمة مراقبة الشبكات الذكية والمرافق
• التثبيت الجوي على الأعمدة والأبراج
• مشروعات شبكات الألياف الخارجيّة الطويلة
الهيكل والمواصفات التقنية
1.سترة واحدة من نظام ADSS
| عدد الألياف | الهيكل | الألياف لكل أنبوب |
قطر أنبوب الخسارة (MM) |
قطر FRP/pad (ملم) | سمك السترة الخارجية ((ملم) | المرجع الخارجي قطرها (ملم) |
المرجع: الوزن (kg/km) |
|
| سترة بي إي | السترة | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
نصائح: جميع المواصفات في الجدول أعلاه هي بيانات تقريبية، لمزيد من المواصفات التفصيلية،
الرجاء الاتصال بمبيعاتنا
2سترة مزدوجة
| عدد الألياف | الهيكل | الألياف لكل أنبوب |
قطر أنبوب الخسارة (MM) |
قطر FRP/pad (ملم) | سمك السترة الخارجية ((ملم) | المرجع الخارجي قطرها (ملم) |
المرجع: الوزن (kg/km) |
|
| سترة بي إي | السترة | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
نصائح: جميع المواصفات في الجدول أعلاه هي بيانات تقريبية، لمزيد من المواصفات التفصيلية،
الرجاء الاتصال بمبيعاتنا
|
نوع الألياف |
التخفيف (+20 درجة مئوية) |
عرض النطاق |
طول موجة قطع الكابلات البصرية |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| (جي)652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| (جي)655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
التفاصيل

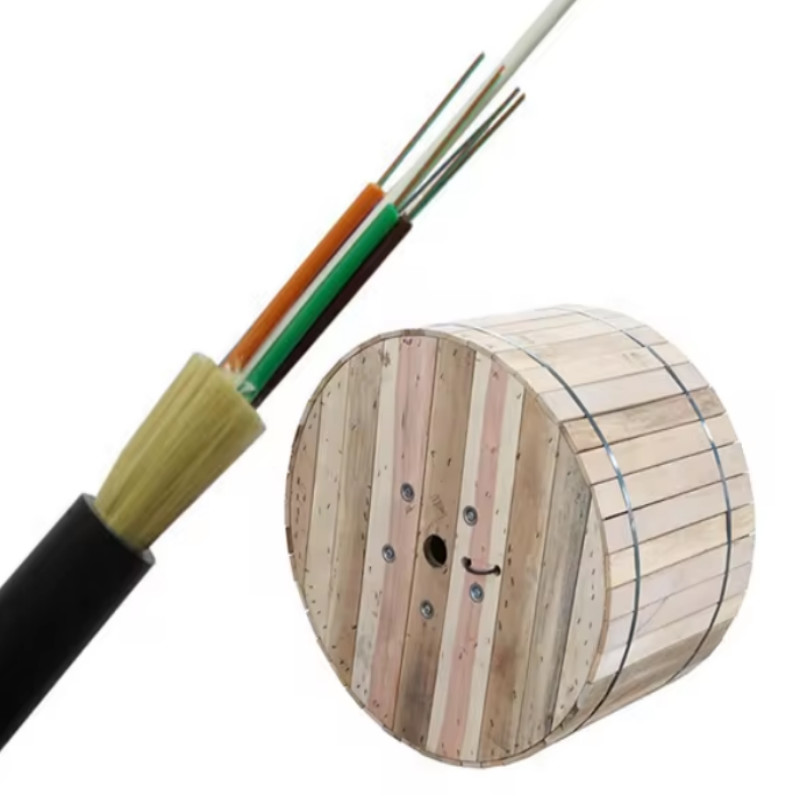

كابل الألياف ADSS ذو سترة واحدة
كابل الألياف الضوئية ADSS مزدوج السترة

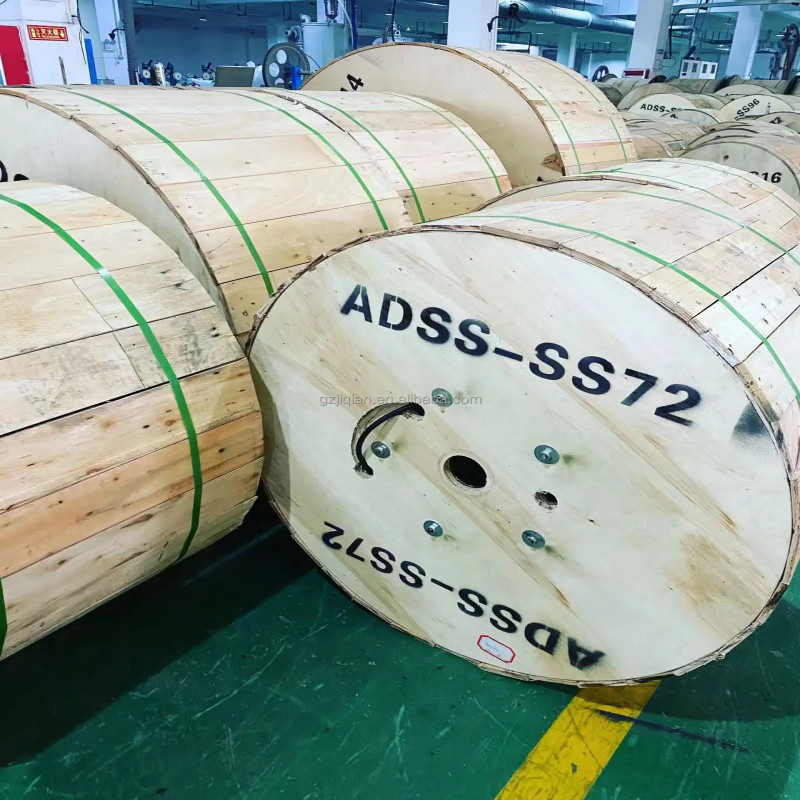

التعبئة:
الأسئلة الشائعة
