كابل الليف البصري الجوي المصغر ADSS 6 Core 12 Core ASU G652D
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
معلومات تفصيلية |
|||
نوع الألياف: | G657A1 / A2 / G652D / G657A1 / G657A2 | OEM: | متاح |
---|---|---|---|
تطبيق: | هوائي / مجرى هواء | عدد الموصلات: | 4 6 8 |
بناء: | أنبوب فضفاض مجدولة | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
تسليط الضوء: | كابل الألياف متعدد الأوضاع ذو 12 نواة,كابل الألياف متعدد الأوضاع GYXTW,كابل الألياف البصرية الجوي المدرع |
منتوج وصف

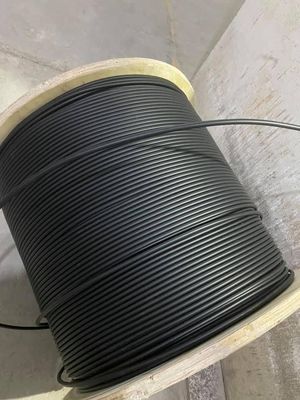

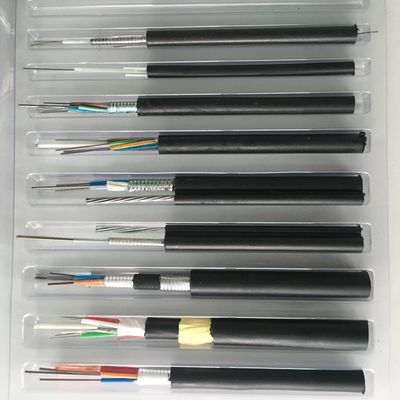

12 Core FO Cable أحادي الوضع متعدد الأوضاع GYXTW خارجي مدرع
يتم وضع ألياف GYXTW أحادية الوضع / متعددة الأوضاع في الأنبوب السائب ، المصنوع من مواد بلاستيكية ذات معامل عالي
ومليئة بمركب التعبئة.يتم تطبيق PSP طوليًا حول الأنبوب السائب ، والمواد المانعة لتسرب الماء
يتم توزيعها على فجوات فيما بينها لضمان الترابط وأداء منع الماء الطولي.
يتم وضع سلكين متوازيين من الفولاذ على جانبي قلب الكابل بينما يتم بثق غلاف PE فوقه.
المعايير الفنية
الجزء رقم 2 الألياف | عدد الألياف | أنابيب | الحشو | OD كابل (مم) | وزن الكابل (كجم / كم) | قوة الشد طويلة / مدة التسديد (N) | مقاومة السحق طويل / قصير المدى (N) |
GYXTM-2 ~ 12 | 2 ~ 12 | 1 | 0 | 7.6 | 87 | 600/1500 | 300/1000 |
GYXTM-14 ~ 24 | 14 ~ 24 | 1 | 0 | 8.5 | 120 | 600/1500 | 300/1000 |
GYXTM-2 ~ 12 | 2 ~ 12 | 1 | 0 | 8.8 | 116 | 600/1500 | 300/1000 |
GYXTM-14 ~ 24 | 14 ~ 24 | 1 | 0 | 9.6 | 134 | 600/1500 | 300/1000 |
درجة حرارة التخزين / التشغيل: -40 درجة مئوية إلى +70 درجة مئوية
نصف قطر الانحناء (ثابت / ديناميكي): 10D / 20D
1. الخصائص البصرية
ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||||
توهين (+ 20 درجة مئوية) |
@ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||||
@ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | |||||
@ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||||
@ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||||
عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هرتز · كم | ||||
@ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | |||||
الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||||
الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر |
ميزة
1. أداء ميكانيكي ودرجة حرارة جيدة
2. أنبوب فضفاض ذو قوة عالية مقاوم للتحلل المائي
3. مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
4. مقاومة السحق والمرونة
5. يتم اتخاذ التدابير التالية لضمان إحكام الكبل للماء:
6. مجمع تعبئة الأنبوب الفضفاض ، تعبئة قلب الكابل بنسبة 100٪
7. تعزيز PSP / PAP مقاوم للرطوبة
8. يستخدم سلك الفولاذ كعضو قوة مركزية
تحديد لون الألياف القياسي
