GYXTW تخصيص

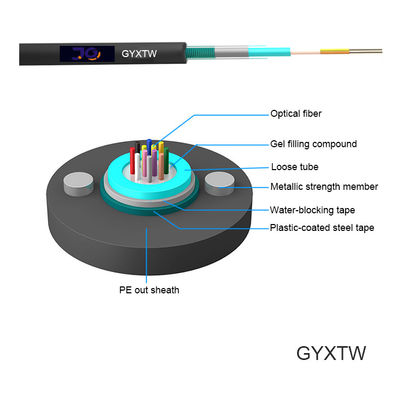

المقطع العرضي للكابل
معلمة الألياف
| غرض | وحدة | تخصيص | |
| نوع الألياف | G.652D | ||
| وضع قطر المجال | 1310 نانومتر | مم | 9.2 ± 0.4 |
| 1550 نانومتر | مم | 10.4 ± 0.8 | |
| قطر الكسوة | مم | 125.0 ± 1 | |
| تكسية غير دائرية | ٪ | 1.0 جنيه إسترليني | |
| خطأ تركيز اللب / الكسوة | مم | 0.5 جنيه إسترليني | |
| قطر الطلاء | مم | 245 ± 5 | |
| طلاء غير دائري | ٪ | 6.0 جنيه إسترليني | |
| طلاء / خطأ تركيز الكسوة | مم | 12.0 جنيهًا إسترلينيًا | |
| الطول الموجي لقطع الكابل | نانومتر | 1260 جنيه إسترليني | |
| معامل التوهين | 1310 نانومتر | ديسيبل / كم | 0.36 جنيه إسترليني |
| 1550 نانومتر | ديسيبل / كم | 0.22 جنيه إسترليني | |
| إثبات مستوى الإجهاد | kpsi | ≥ 100 | |
ملاحظة: تفي المعلمات الأخرى بالمعيار ITU-T G.652

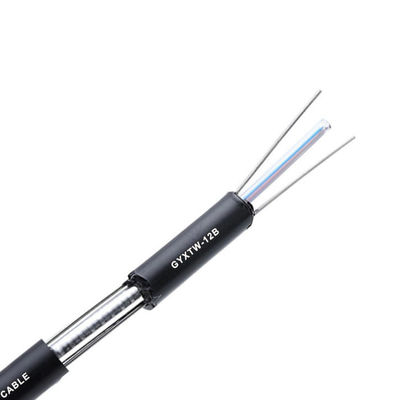

أداء الكابلات
| غرض | العوامل | |
| عدد الألياف | 12 | |
| ألياف مغلفة ملونة | البعد | 250 ميكرومتر ± 15 ميكرومتر |
| اللون | أزرق ، برتقالي ، أخضر ، بني ، رمادي ، أبيض ، أحمر ، أسود ، أصفر ، بنفسجي ، وردي ، أكوا | |
| أنبوب فضفاض | البعد | 2.2 مم ± 0.1 مم |
| مادة | PBT | |
| اللون | طبيعة سجية | |
| حشو | مادة | لا أحد |
| اللون | لا أحد | |
| عضو قوة | البعد | 0.7 مم ± 0.05 مم |
| مادة | أسلاك الفولاذ الفوسفاتية | |
| مدرعة | مادة | شريط فولاذي مطلي بالبلاستيك |
| الغلاف الخارجي | مادة | PE |
| اللون | أسود | |
الخصائص الميكانيكية والبيئية
| غرض | وحدة | تحديد |
| التوتر (طويل الأجل) | ن | 600 |
| التوتر (قصير الأجل) | ن | 1500 |
| سحق (طويل الأجل) | N / 10 سم | 300 |
| سحق (قصير الأجل) | N / 10 سم | 1000 |
| دقيقة.نصف قطر الانحناء (ديناميكي) | مم | 20 د |
| Min.Bend Radius (ثابت) | مم | 10 د |
| درجة حرارة التثبيت | ℃ | -40 + 60 |
| درجة حرارة التشغيل | ℃ | -40 + 70 |
| درجة حرارة التخزين | ℃ | -40 + 70 |
| تكرار الانحناء (重复 弯曲) | الحمل: 250 نيوتن ؛ عدد الدورات: 30 لا يوجد توهين واضح للإضافة ، لا يوجد كسر للألياف ولا تلف للكابل. | |
| التواء (扭曲) | الحمل: 250N ؛عدد الدورات: 10 ؛زاوية الالتواء: ± 90 درجة لا يوجد توهين واضح للإضافة ، لا يوجد كسر للألياف ولا تلف للكابل. | |
| التأثير (冲击) | طاقة التأثير: 450 جرام × 1 متر ؛نصف قطر رأس المطرقة: 12.5 مم ؛عدد الاصطدامات: 5 لا يوجد توهين واضح للإضافة ، لا ينكسر ليفي ولا ضرر للكابل. | |
أبعاد منشآت الكابلات
| عدد الألياف | بنية | ألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر / قطر الوسادة CSM (مم) |
السماكة الاسمية للغلاف الخارجي (مم) |
قطر الكابل / ارتفاع (مم) |
وزن الكابل (كجم / كم) |
| 2 | 1 | 2 | 1.7 ± 0.1 | 1.0 / 1.0 | 1.6 | 8.0 ± 0.2 | 57 |
| 4 | 1 | 4 | 1.85 ± 0.1 | 1.0 / 1.0 | 1.6 | 8.0 ± 0.2 | 58 |
| 6 | 1 | 6 | 1.9 ± 0.1 | 1.0 / 1.0 | 1.6 | 8.0 ± 0.2 | 58 |
| 8 | 1 | 8 | 2.0 ± 0.1 | 1.0 / 1.0 | 1.6 | 8.0 ± 0.2 | 60 |
| 12 | 1 | 12 | 2.2 ± 0.1 | 1.0 / 1.0 | 1.6 | 8.0 ± 0.2 | 60 |

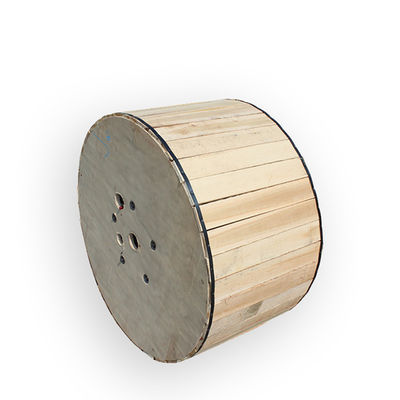

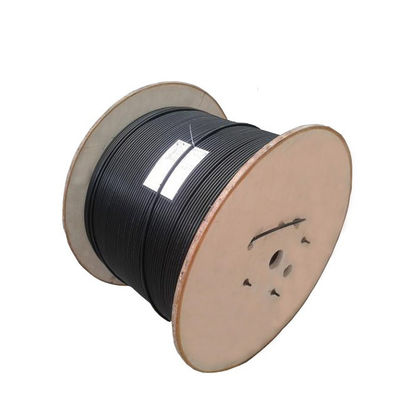

طبل
| نوع الكابل | طبل (17 كجم) | ||||
| الارتفاع (مم) | العرض (مم) | القطر الداخلي (مم) |
طول (كم) |
نوع الطبل | |
| GYXTW | 700 | 700 | 650 | 2 | طبل خشبي |
