قوة غزل الأراميد وضع فردي يمتد بطول 100 م 12/24 نواة ADSS كابل الألياف الضوئية
يشير مصطلح العازل الكهربائي بالكامل إلى استخدام المواد العازلة بالكامل (أي مادة لها خصائص غير معدنية غير موصلة ، مع مادة عازلة تقاوم مرور التيار الكهربائي عبر الكابل. يشير الدعم الذاتي إلى قدرة تقوية عضو في الكبل البصري لتحمل وزنه وحمله الخارجي.كابل ADSS يستخدم بشكل أساسي في إطارات عمود الطاقة ، لذلك يجب أن يتمتع بقوة ميكانيكية عالية ويكون قادرًا على تحمل تأثير البيئات الكهربائية القوية.
1. ذاتي الدعم ولا تستخدم عناصر معدنية موصلة ؛
2. تكاليف تركيبه أقل مقارنة بـ OPGW (سلك أرضي بصري) و OPAC (كابل بصري متصل).
3. لديها قوة ميكانيكية مذهلة ، ووزن منخفض ، ويمكنها التعامل مع الحمل الخارجي ومناسبة لدورة التحميل والتفريغ العالية.
4. خيوط الأراميد الخاصة بها تزيد من أداء الشد للكابل ، وكذلك أداء درجة الحرارة في ظل الطقس غير المناسب.
5. تصميم خاص باحتياجات التطبيق
·تطبيق
شركات الكهرباء وشركات الاتصالات والسكك الحديدية ومجموعات الشبكات الخاصة للاتصالات
مصمم للتركيب على خطوط التوزيع والنقل
يمكن تركيبه بالقرب من الموصلات
مثالي للتطبيقات المدمجة التي تتطلب الحد الأدنى من التوقف
لشبكات الاتصالات السلكية واللاسلكية التي تضع علاوة على الإعداد السريع منخفض التكلفة
لتطبيقات FTTX مثلFTTH(الألياف البصرية إلى المنازل)
·المعايير
يتوافق كابل ADSS مع معيار IEEE P 1222 وكذلك IEC 60794-1.
الهيكل والمواصفات الفنية
1.سترة واحدة ADSS
| عدد الألياف | بنية | الألياف لكل أنبوب |
قطر أنبوب لوس (مم) |
FRP / قطر الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
|
| سترة PE | AT سترة | |||||||
| 4 | 1 + 5 | 4 | 1.9 | 2.0 / 2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1 + 5 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 8 | 1 + 5 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 12 | 1 + 5 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 24 | 1 + 5 | 6 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 85 | 95 |
| 48 | 1 + 5 | 12 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 10.0 | 88 | 98 |
| 72 | 1 + 6 | 12 | 2.2 | 2.0 / 2.0 | 1.7 ± 0.1 | 10.5 | 98 | 108 |
| 96 | 1 + 8 | 12 | 2.2 | 2.0 / 3.4 | 1.7 ± 0.1 | 12.0 | 122 | 135 |
| 144 | 1 + 12 | 12 | 2.2 | 3.0 / 7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
تلميحات: جميع المواصفات الموجودة في الجدول abolve هي بيانات تقريبية ، لمزيد من المواصفات التفصيلية ،
الرجاء الاتصال البائع لدينا.
2. سترة مزدوجة ADSS
| عدد الألياف | بنية | الألياف لكل أنبوب |
قطر أنبوب لوس (مم) |
FRP / قطر الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
|
| سترة PE | AT سترة | |||||||
| 4 | 1 + 5 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 6 | 1 + 5 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 8 | 1 + 5 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 12 | 1 + 5 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 24 | 1 + 5 | 6 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
| 48 | 1 + 5 | 12 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
| 72 | 1 + 6 | 12 | 2.2 | 2.0 / 2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
| 96 | 1 + 8 | 12 | 2.2 | 2.0 / 3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
| 144 | 1 + 12 | 12 | 2.2 | 3.0 / 7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
تلميحات: جميع المواصفات الموجودة في الجدول abolve هي بيانات تقريبية ، لمزيد من المواصفات التفصيلية ،
الرجاء الاتصال البائع لدينا.
|
نوع الألياف |
توهين (+ 20 ℃) |
عرض النطاق |
الطول الموجي لقطع الكابلات الضوئية |
||||
|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300 نانومتر |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300 نانومتر |
||
| ع 652 | - | - | ≤0.36 ديسيبل / كم | ≤0.22dB / كم | - | - | ≤1260 نانومتر |
| ع 655 | - | - | ≤0.40 ديسيبل / كم | ≤0.23 ديسيبل / كم | - | - | ≤1450 نانومتر |
| 50/125 ميكرون | ≤3.3 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥500 ميجا هرتز · كم | ≥500 ميجا هرتز · كم | - |
| 62.5 / 125 ميكرون | ≤3.5 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥200MHz · كم | ≥500 ميجا هرتز · كم | - |
تفاصيل تظهر الصورة
كابل ألياف ADSS أحادي الغلاف

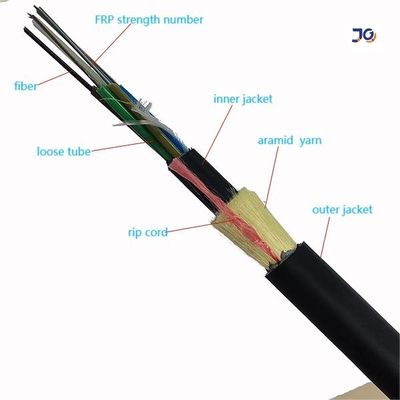

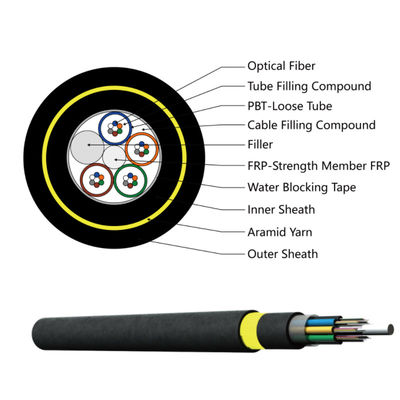

كابل الألياف البصرية ADSS مزدوج السترة

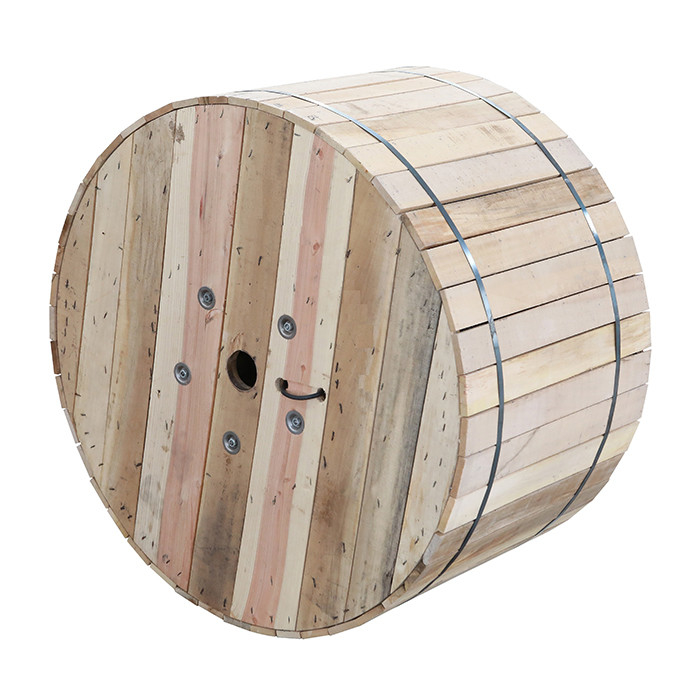

التعبئة:
1. هل المصنع مباشرة؟
كشركة مصنعة محترفة للكابلات ، متخصصة في كابلات الألياف البصرية ، وكابل اندلاع MPO ، وسلك تصحيح الألياف البصرية.
يتم تصدير منتجاتنا بشكل رئيسي إلى أوروبا وأمريكا الجنوبية وبعض البلدان والمناطق الأخرى.
2. ما هي المنتجات الرئيسية الخاصة بك؟
كابلات الألياف الضوئية الخارجية كابلات الألياف البصرية الداخلية FTTH كابلات إسقاط ADSS
أسلاك التصحيح المدرعة الداخلية كابل الألياف الضوئية حبال التصحيح البصري Sc LC FC ST MTP MPO الحبل التصحيح البصري
3. فترة ضمان جودة المنتج؟
ضمان 20 سنة لكابلات الألياف الضوئية
4. هل لديك شهادة للمواد الخام؟
نبني علاقة تعاون طويلة الأمد مع موردي المواد الخام المؤهلين ISO9001 ROHS
