وصف GYXTW
كابل الألياف البصرية GYXTW هو نوع من كابلات الألياف الضوئية التي تستخدم على نطاق واسع في التطبيقات الهوائية.لقد تم الإشادة بهذا النوع من كبلات الألياف الضوئية نظرًا لأدائها الاستثنائي في الدور المتماثل لمسافات طويلة.

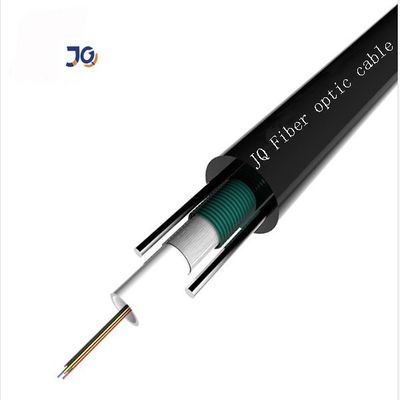

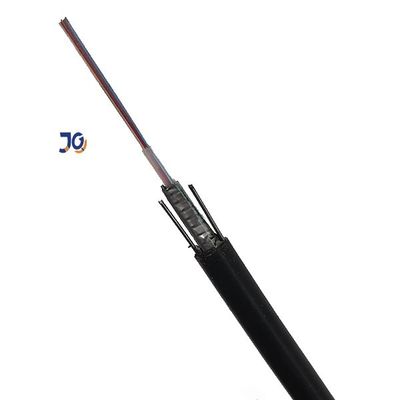

تتركز الألياف الضوئية في وسط الكبل ، ويتم توزيع عناصر القوة على جانبي غلاف الكابل
سمات
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
مقاومة السحق والمرونة
PSP يعزز مقاومة الرطوبة
يضمن سلكان فولاذيان متوازيان قوة الشد
قطر صغير وخفيف الوزن وتركيب ودود
طلب
قابلة للاستخدام في مجرى الهواء / الجوي
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
الخصائص البصرية
| العناصر | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
كابلالمعلمات
| العناصر | تحديد | |
| عدد الألياف | 2 ~ 24 | |
| ألياف طلاء ملونة | البعد | 250 ميكرومتر + 15 ميكرومتر |
| اللون | أزرق ، برتقالي ، أخضر ، بني ، رمادي ، أبيض ، أحمر ، أسود ، أصفر ، بنفسجي ، وردي ، فيروزي | |
| أنبوب فضفاض | البعد | 2.0 ملم±0.05 مم |
| مواد | PBT | |
| اللون | طبيعي | |
| عضو قوة | قطر الدائرة | 1.0 ملم / 0.7 ملم |
| مواد | صلب | |
| الغلاف الخارجي | البعد | 6.0 ~ 9.0 ملم |
| مواد | PE | |
| اللون | أسود | |
المعايير الفنية
| الأساسية عدد |
كابل القطر (مم) |
وزن الكابل كجم / كم) |
قوة الشد قصيرة طويلة مصطلح (ن) |
مقاومة السحق قصيرة طويلة مصطلح (N / 100mm) |
الانحناء نصف قطر ثابت / ديناميكي |
| 2 ~ 12 | 8.0 | 78 | 600/1500 | 300/1000 | 10 د / 20 د |
| 14 ~ 24 | 9.0 | 90 | 600/1500 | 300/1000 | 10 د / 20 د |
