| Minimum Order Quantity : | 1000m | Packaging Details : | wooden drum |
|---|---|---|---|
| Delivery Time : | 2-4day | Payment Terms : | Western Union, MoneyGram, T/T, L/C |
| Supply Ability : | 100km per 2 day |
| Place of Origin: | CHINA | اسم العلامة التجارية: | jiqian |
|---|---|---|---|
| إصدار الشهادات: | ISO 9001/CE/ROHS | Model Number: | GYXTW 4 6 8 12 24 core |
|
معلومات تفصيلية |
|||
| Fiber type: | G652D/G657A1 | Oem: | Available |
|---|---|---|---|
| Application: | duct/Aerial | Number of conductors: | 6 8 12 24 |
| Structure: | Loose tube | Operating temperature: | -40 ~ +60 C |
| إبراز: | كابلات الألياف الضوئية GYXTW,كابلات الألياف الضوئية ذات الأنابيب الواحدة,كابلات الألياف البصرية ذات 24 جوهر,Uni-tube fiber optic cable,24 core fiber optic cable |
||
منتوج وصف

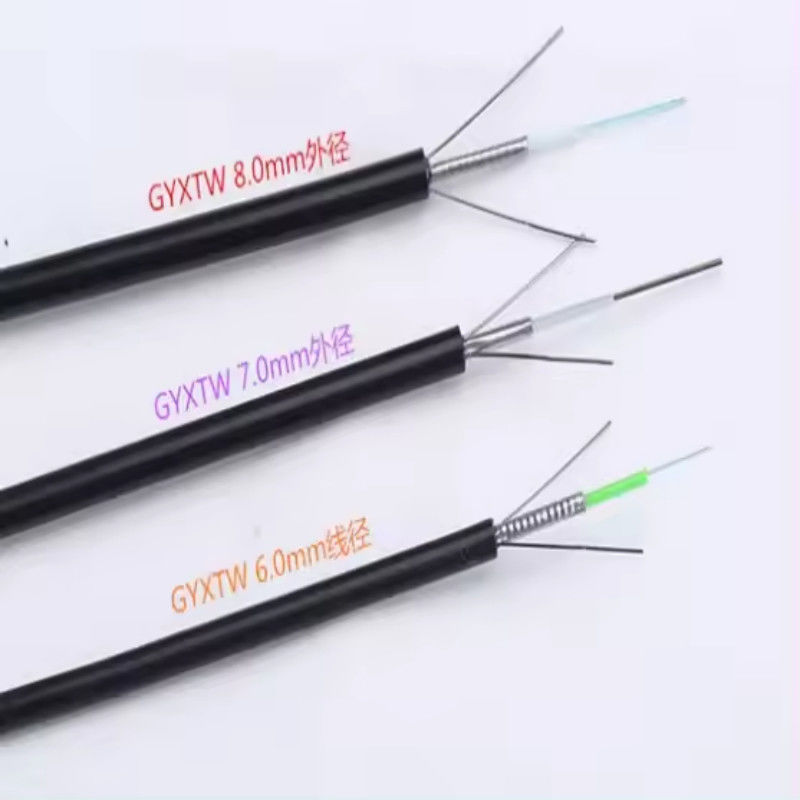

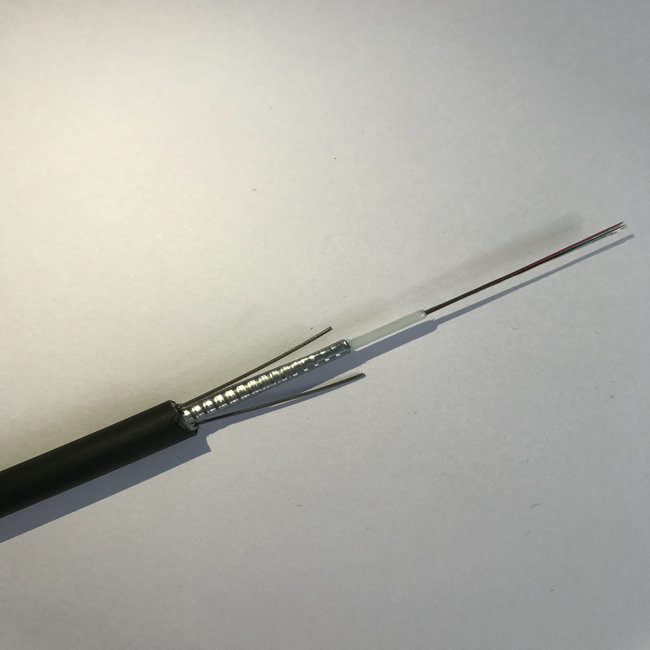

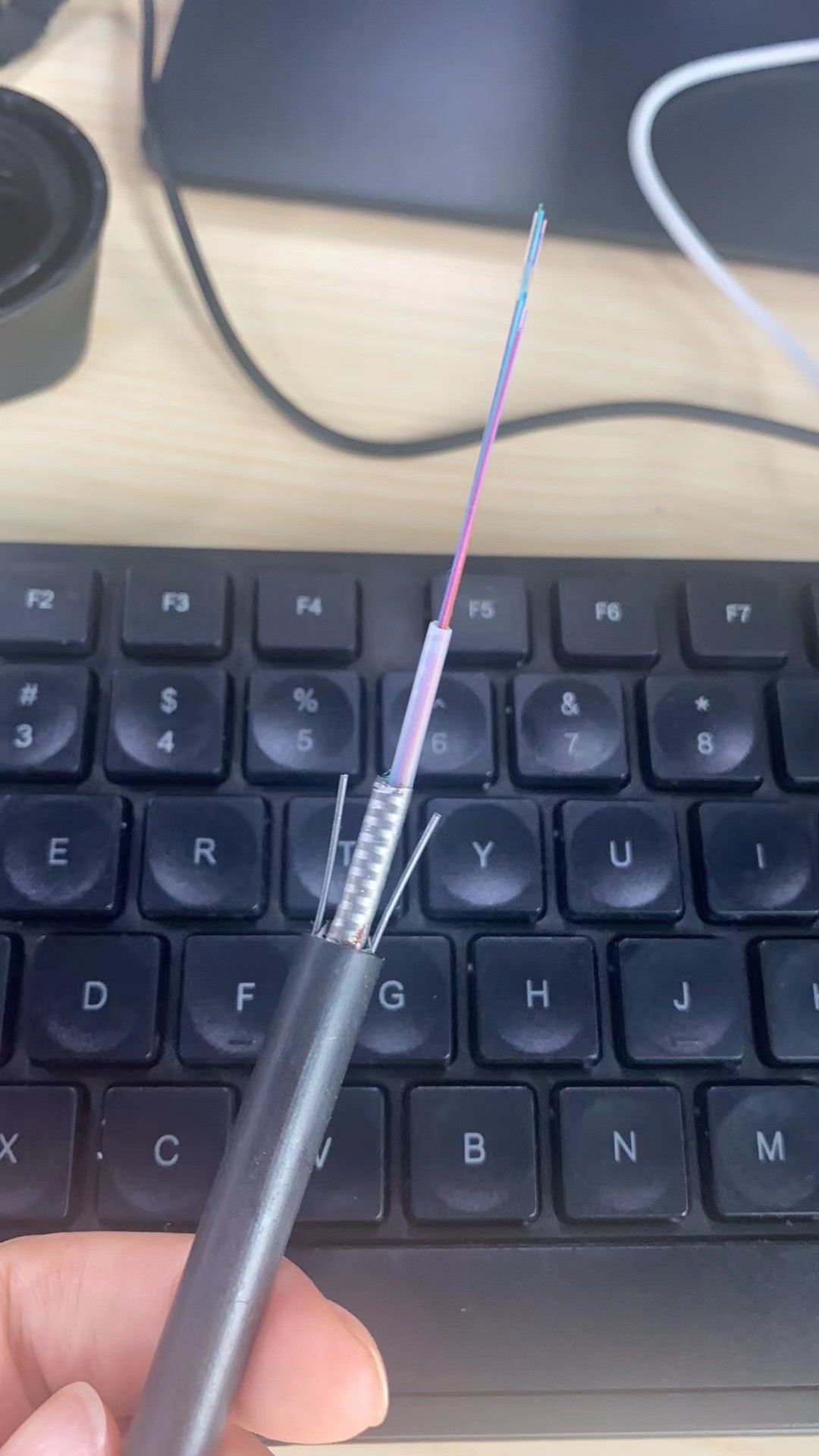

GYXTW كابل ألياف ضوئية خارجي

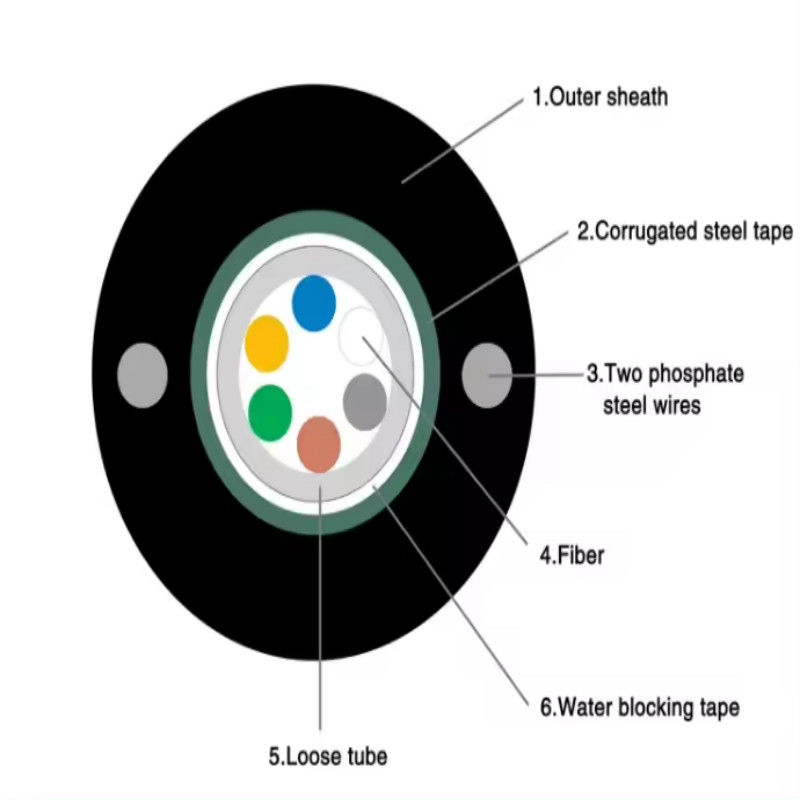

يتم وضع الألياف التي يبلغ طولها 250 ميكرو متراً في أنبوب فضفاض مصنوع من بلاستيك عالي النمط. يتم ملء الأنابيب بمكون ملء مقاوم للماء. يتم لف الأنابيب بطبيعة الحال بطبقة من PSP.بين PSP والأنبوب فضفاضة مادة حجب المياه يتم تطبيقها للحفاظ على الكابل مضغوطة والضيقة للماءيتم وضع أسلاك فولاذية موازية على جانبي الشريط الفولاذي. يتم وضع أسلاك الفولاذ الموازية على الشريط الجانبي. يتم استكمال الكابل بطبقة من البولي إيثيلين (PE).
الخصائص
1 ،أداء ميكانيكي ودرجة حرارة جيدة
2 ، أنبوب فضفاض عالي القوة مقاوم للهيدروليز
3، المركب خاص لملء الأنابيب يضمن حماية حاسمة للألياف
4، مقاومة السحق والمرونة
5،PSP تعزيز مقاومة للرطوبة
6 ، سلكان من الفولاذ متوازيان يضمنان قوة السحب
7،قطر صغير، وزن خفيف وتركيب سهل
8،التخزين / درجة حرارة التشغيل: -40°C~+70°C
التطبيق
قابلة للاستخدام في القناة / الهواء
معايير الألياف
| لا، لا، لا | البنود | الوحدة | المواصفات | |
| G.652D | ||||
| 1 | قطر الحقل في الوضع | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | قطر الغطاء | μm | 124.8±0.7 | |
| 3 | الغطاء غير الدائري | % | ≤0.7 | |
| 4 | خطأ تركيزية الغطاء الأساسي | μm | ≤0.5 | |
| 5 | قطر الطلاء | μm | 245±5 | |
| 6 | الغلاف غير الدائري | % | ≤60 | |
| 7 | خطأ تركيزية الغطاء | μm | ≤120 | |
| 8 | طول موجة قطع الكابل | nm | λcc≤1260 | |
| 9 | الضعف (على الأكثر) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
معايير الكابل
| البنود | المواصفات | |
| عدد الألياف | 2 ~ 24 | |
| ألياف طلاء ملونة | البعد | 250μm±15μm |
| اللون | الأزرق، البرتقالي، الأخضر، البني، الرمادي، الأبيض | |
| أنبوب فضفاض | البعد | 2.10mm±0.05mm |
| المواد | PBT | |
| اللون | طبيعي | |
| عضو القوة | قطرها | 1.0 ملم |
| المواد | الفولاذ | |
| السترة الخارجية | البعد | 8.0mm±0.1mm |
| المواد | PE | |
| اللون | أسود | |
الخصائص الميكانيكية والبيئية
| البنود | وحدة | المواصفات |
| التوتر (طويل المدى) | ن | 600 |
| التوتر (على المدى القصير) | ن | 1500 |
| سحق (طويل الأجل) | N/10cm | 300 |
| سحق (على المدى القصير) | N/10cm | 1000 |
| نصف قطر الانحناء (الديناميكي) | ملم | 20D |
| نصف قطر الانحناء (الستاتيكي) | ملم | 10D |
| درجة حرارة التثبيت | °C | -20~+60 |
| درجة حرارة العمل | °C | -40~+70 |
| درجة حرارة التخزين | °C | -40~+70 |
المعلم التقني
| عدد الألياف | قطر الكابل (ملم) | وزن الكابلات (كيلوغرام/كيلومتر) |
قوة الشد طويلة/قصيرة المدة (ن) |
مقاومة السحق طويلة/قصيرة المدة (N/100mm) |
ثني نصف قطرها ثابت/ديناميكي (ملم) |
| 2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| خصائص ناقل الحركة | |||||
| (جي)652 | (جي)655 | 50/125μm | 62.5/125μm | ||
|
الحد الأقصى للتخفيف (dB/km) (+20 درجة مئوية) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| طول الموجة لقطع الكابل (nm) | ≤1260 | ≤1450 |
|
||
تفاصيل التعبئة:

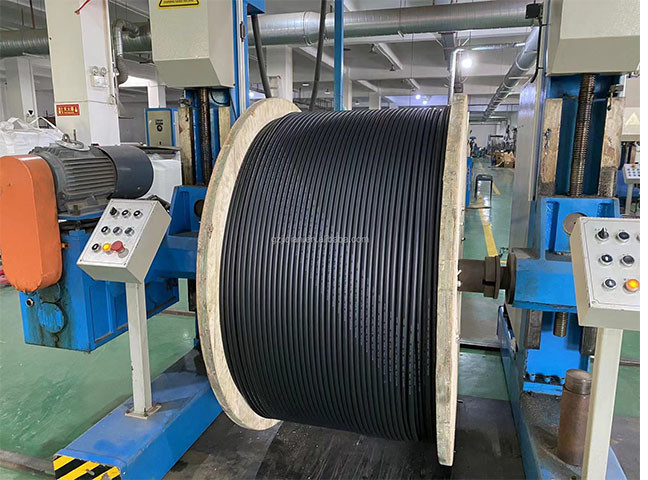

1km/2km/3km/4km/5km لكل طبلة خشبية
5 كيلومتر: 100 × 100 × 90 سم.
الشحن:بالمحيط/بالجو أو التسليم السريع،يعتمد على كمية الطلب
ملف الشركة:
قوانغتشو جيكيان كابل الألياف الضوئية الشركة، المحدودة تقع في مدينة قوانغتشو، مقاطعة قوانغدونغ منطقة الصناعية الجديدة واي، مدينة شينتانغ، هو مجموعة من البحوث العلمية، والتطوير، والإنتاج،مبيعات لدمج التخصص على نطاق واسع من المؤسسة المساهمة عالية التقنية، متخصصة في إنتاج مواصفات مختلفة للكابلات الأساسية 2-288.
(أف كيو):
أهل أنت المصنع الحقيقي؟
نعم، نحن مصنع في قوانغتشو الصين، مرحبا بكم لزيارة لنا!
