وصف المنتج

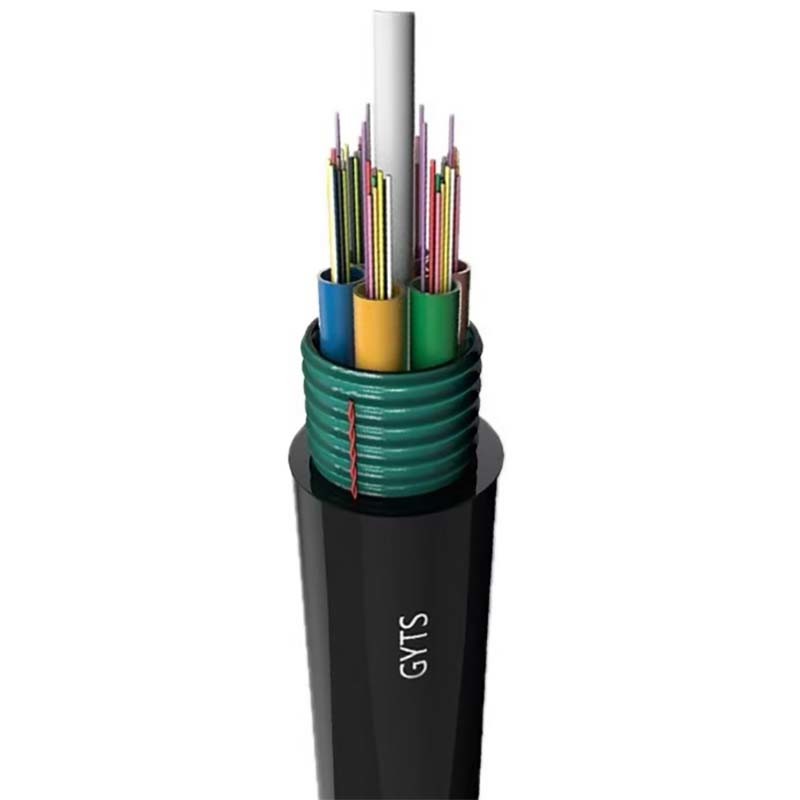

هيكل كابل GYTS البصري هو وضع 9/125um الألياف البصرية أحادية الوضع أو 50/125um، 62.5/125pm الألياف البصرية متعددة الأوضاع (أكسيد السيليكون) في غلاف فضفاض مصنوع من مادة عالية مقاومة للمياه، وملء الغطاء المفتوح بمادة مقاومة للهيدرات. مركز قلب الكابل هو قلب تعزيز معدني.يجب أن يضيف جوهر التعزيز طبقة من سترة PEيتم تلف الحبل المملوء حول مركز القلب المعزز مع نواة الكابلات المدمجة والدورية. يتم ملء الفجوة في قلب الكابلات بملء منع المياه.يتم لف حزام الفولاذ المتجعد ذو الجانبين (PSP) عمودياً ويتم طحنها في غطاء البولي إيثيلين في كابل.
الخصائص
لديها خصائص ميكانيكية وخصائص درجة حرارة جيدة
المواد الأنبوب فضفاضة نفسها لديها مقاومة جيدة للمياه وقوة عالية.
يتم ملء الأنبوب بالدهون الخاصة لحماية الألياف.
يمنع هيكل الكابل المدمج المصمم خصيصًا بشكل فعال إعادة إعادة الغلاف.
السترة الـ (بي إي) لديها مقاومة ممتازة للإشعاع فوق البنفسجيضمان أداء الكابل ضد الماء.
محمول واحد مركز تعزيز النواة.يتم ملء الأنابيب المفتوحة بمركب خاص ضد الماء.
ملء كاملحاجز الرطوبة من شريط الألومنيوم المطلي بالبلاستيك
التطبيقات:
• تم تبنيها للتوزيع في الخارج.
• مناسبة لطريقة وضع الأنابيب الجوية.
• الاتصالات الشبكية لمسافات طويلة ومناطق محلية.
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
المعلمات التقنية
| الألياف الحساب |
قطرها (MI) |
الوزن (KG/KMI) |
نصف قطر الانحناء | ملين.التوتر (ن) |
سحق (N/100MMl) |
|||
| ثابتة | ديناميكية | على المدى الطويل | قصيرة الأجل | على المدى الطويل | قصيرة الأجل | |||
| 2-30 | 9.2 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| 32-36 | 9.5 | 100 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.0 | 115 | 1500 | 600 | 1000 | 300 | ||
| 62-72 | 10.5 | 125 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| 98-120 | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||

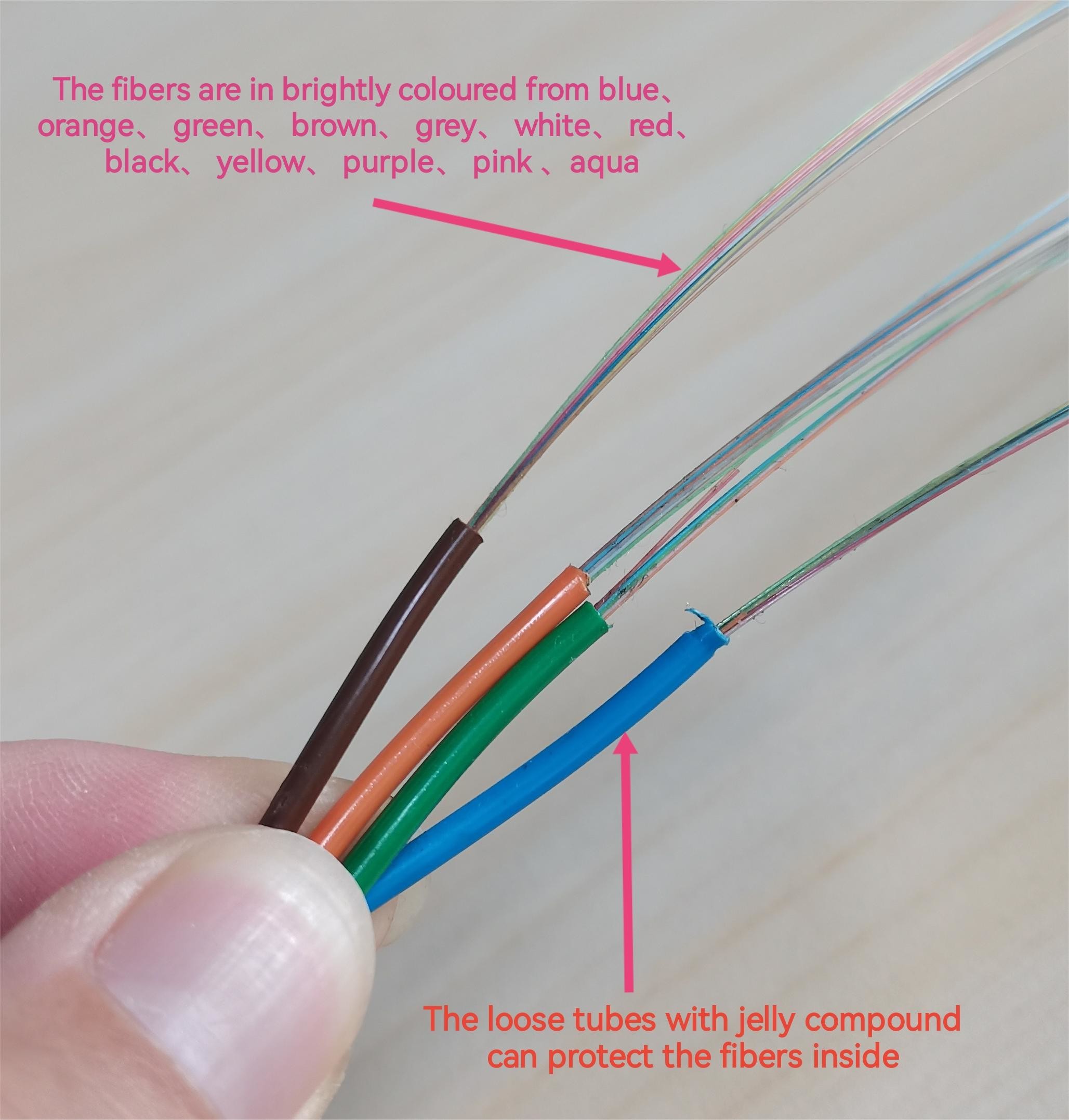

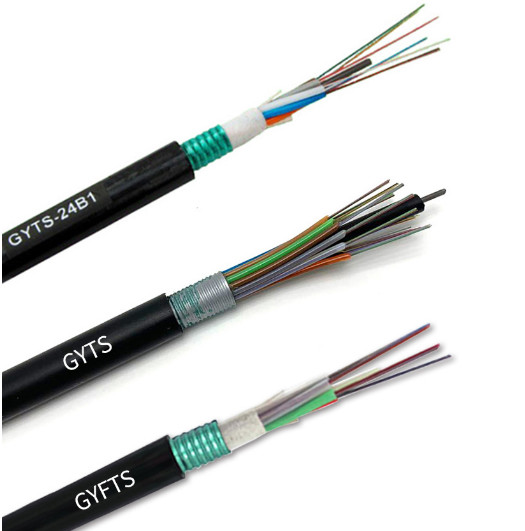

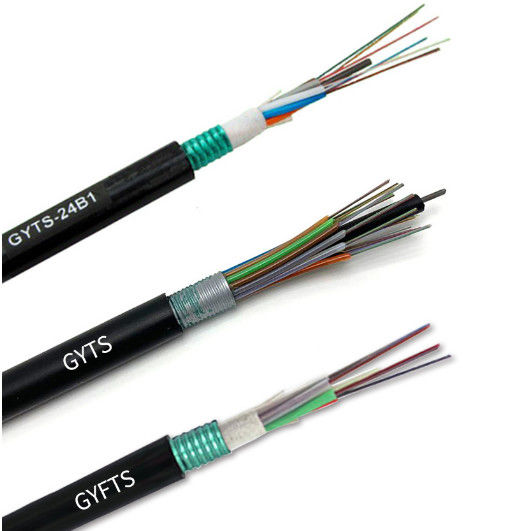

صور المنتجات التفصيلية
