وصف المنتج

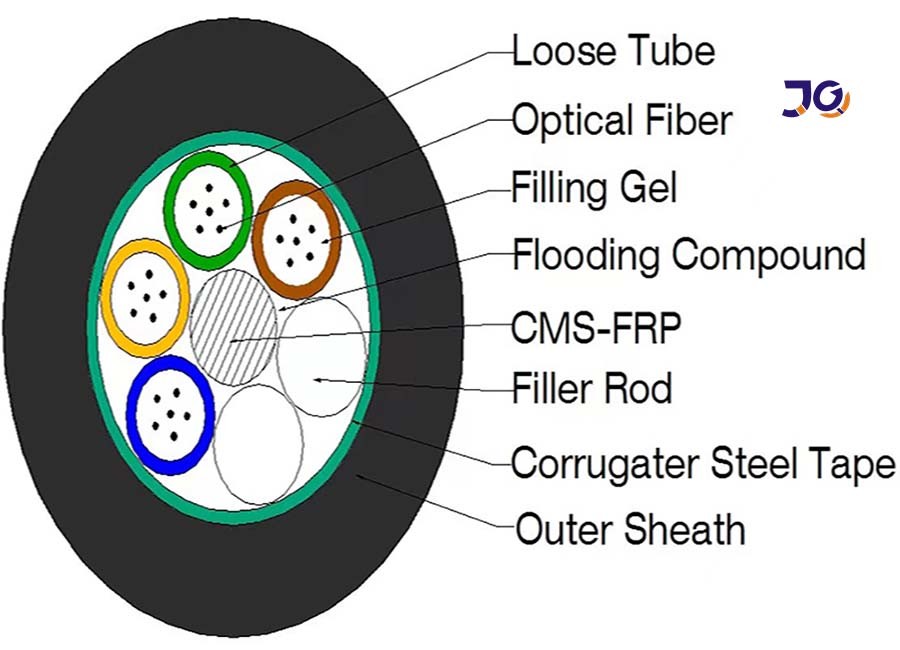

هيكل كابل GYFTS البصري هو وضع الألياف البصرية أحادية الوضع أو متعددة الوضعات في غلاف فضفاض مصنوع من البلاستيك ذو النموذج العالي ، ويملأ الغلاف بمكونات مقاومة للماء.مركز قلب الكابل هو قلب غير معدني للتعزيز (FRP)بالنسبة لبعض الكابلات البصرية مع عدد من النواة، هناك حاجة إلى ضغط طبقة من البولي إيثيلين خارج النواة غير المعدنية للتعزيز.5-12 أكمام فضفاضة (وحبال ملء) تلتوي حول مركز قوة النواة لتشكيل مركز الكابل المدمجة والدوريةيتم ملء الفجوة في قلب الكابل بمكونات مقاومة للماء ، وأخيراً يتم لفها رأسياً. يتم طحن حزام مركب من الفولاذ والبلاستيك ويتم تغليف البولي إيثيلين في كابل.الكابل البصري مناسبة للمناطق مع البرق العالي والبرق، ولها وظائف جيدة لحماية البرق. يمكن أن يكون الكروماتوجرافي الكابل الضوئي الكروماتوجرافي أو الكروماتوجرافي الكامل.
الخصائص
1. الشريط الفولاذي المتجعد ذو الجانبين (PSP) يزيد من قدرة الكابل البصري على مقاومة الرطوبة ، ويمكن الجمع بين الجزء المتجعد بشكل أفضل مع PE لجعل الهيكل أقوى.
2مضاد للانسداد، مضاد للاستعمال، مضاد للصدمة، مضاد للتسطيح، يمكن تكرار ثني القبة، التواء، الانحناء، الانحناء (زاوية ثني القبة لا تتجاوز 90 درجة) إطلاق النار، الخ.
3مع خصائص ميكانيكية جيدة.
التطبيقات:
• تم تبنيها للتوزيع في الخارج.
• مناسبة لطريقة وضع الأنابيب الجوية.
• الاتصالات الشبكية لمسافات طويلة ومناطق محلية.
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
المعلمات التقنية
| الألياف الحساب |
قطرها (MI) |
الوزن (KG/KMI) |
نصف قطر الانحناء | ملين.التوتر (ن) |
سحق (N/100MMl) |
|||
| ثابتة | ديناميكية | على المدى الطويل | قصيرة الأجل | على المدى الطويل | قصيرة الأجل | |||
| 2-30 | 9.2 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| 32-36 | 9.5 | 100 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.0 | 115 | 1500 | 600 | 1000 | 300 | ||
| 62-72 | 10.5 | 125 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| 98-120 | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||

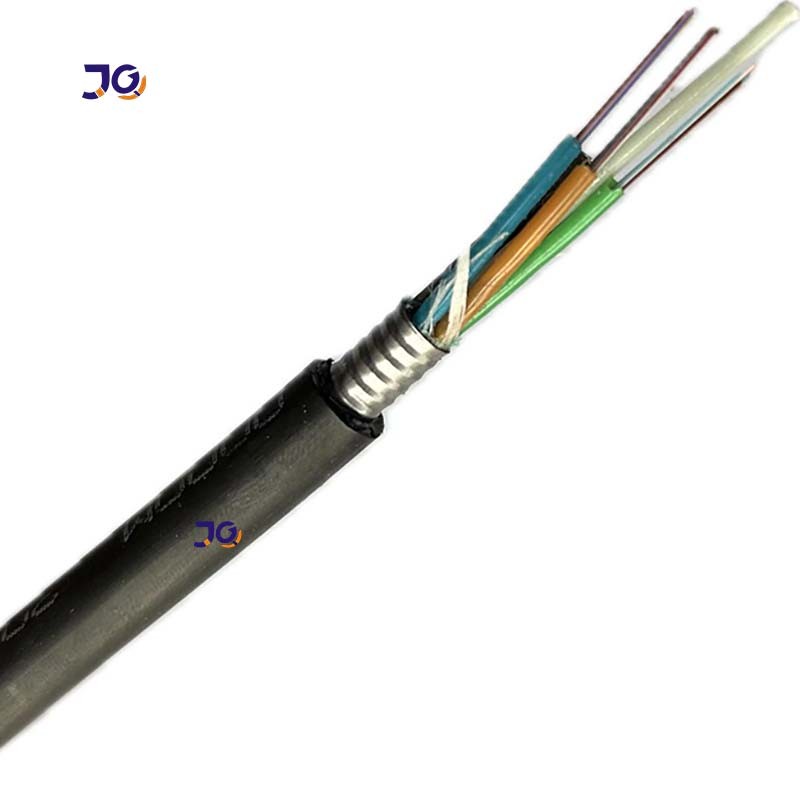

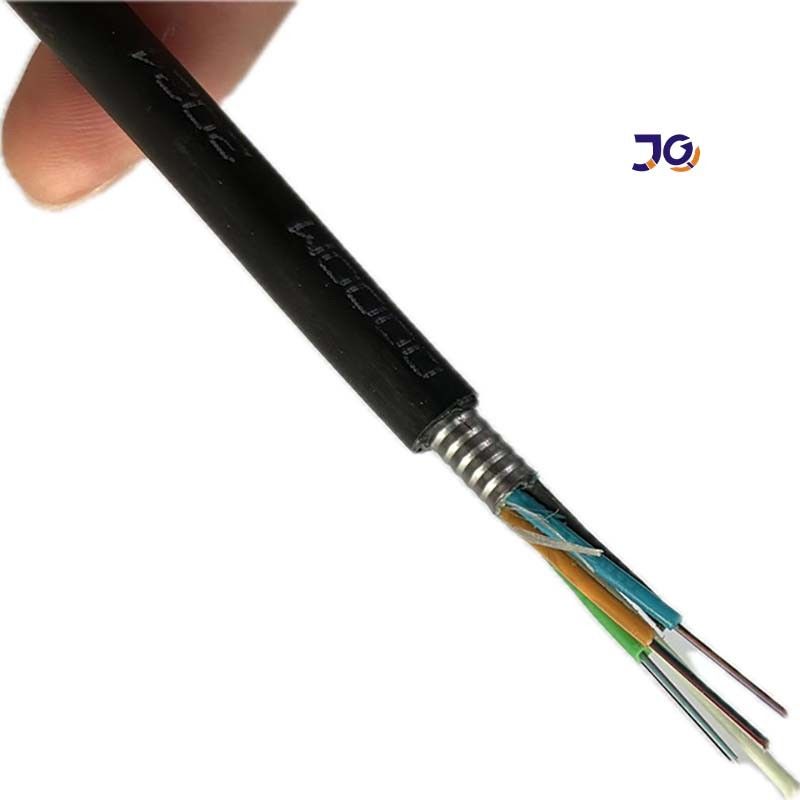

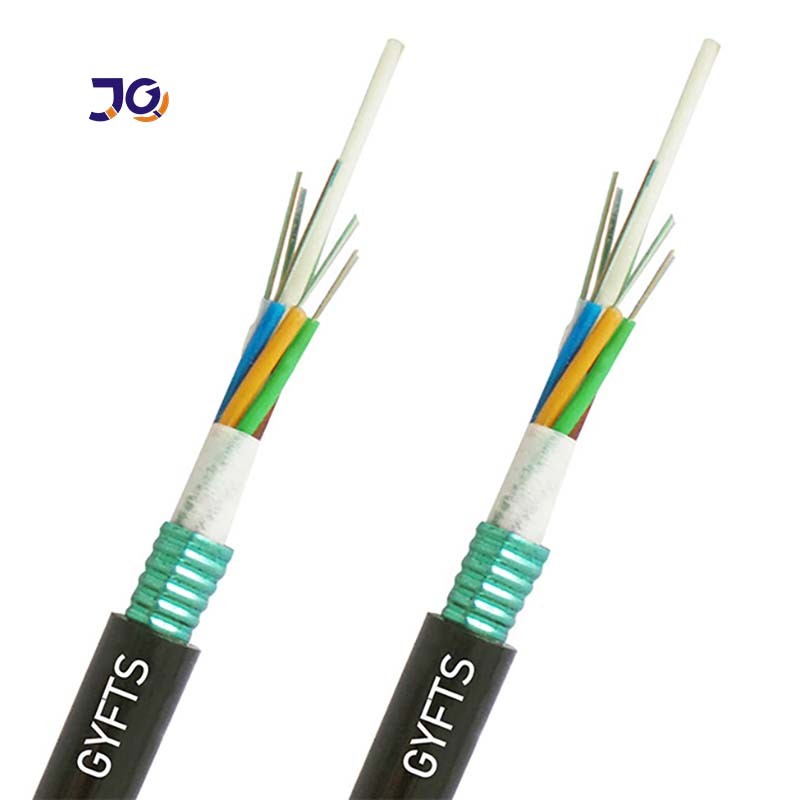

صور المنتجات التفصيلية
