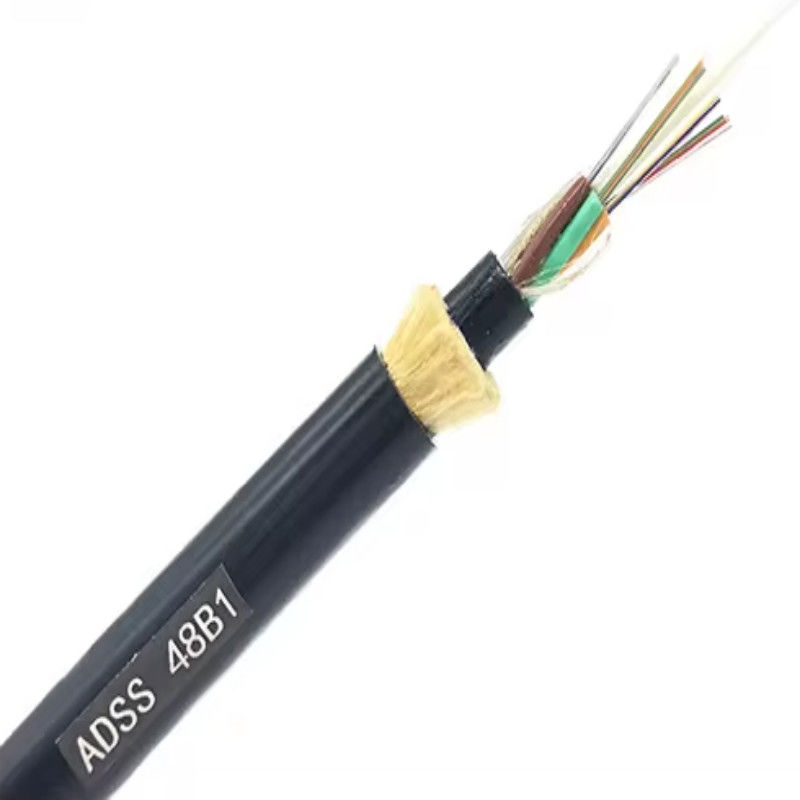

كابل ألياف ضوئية أحادي النمط خارجي بـ 12 قلبًا SM 9/125 G652D ADSS 12
كابل الدعم الذاتي العازل بالكامل (ADSS) هو كابل ألياف ضوئية غير معدني بالكامل مصمم بعناصر قوة شد مدمجة، وعادة ما تكون خيوط الأراميد أو قضبان البلاستيك المقوى بالزجاج المجدولة، مرتبة داخل هيكل دائري. توجد الألياف الضوئية بشكل عام في أنابيب فضفاضة من البوليمر، والتي يتم بعد ذلك حمايتها من خلال بناء الكابل بشكل عام. تعتبر كابلات ADSS مثالية للتركيب على خطوط التوزيع والنقل، حتى في ظروف الخط الحي. كما يوحي الاسم، ليست هناك حاجة إلى سلك دعم أو سلك رسول منفصل، مما يتيح التثبيت بمرور واحد ويجعله حلاً فعالاً من حيث التكلفة ومباشرًا لبناء شبكات الألياف الضوئية.
توفر كابلات ADSS العديد من المزايا:
خفيف الوزن وصغير القطر يقلل الحمل على الأبراج والأعمدة.
بناء متين يحمي من الرطوبة والمواد الكيميائية.
مناسب لمختلف التطبيقات الهوائية الخارجية.
يوفر نقلًا موثوقًا به على مسافات طويلة.
يوفر عمر خدمة يصل إلى 30 عامًا بعد التثبيت.
تستخدم من قبل شركات الطاقة ومقدمي خدمات الاتصالات ومشغلي السكك الحديدية ومشغلي الشبكات الخاصة.
مصمم للتركيب على خطوط التوزيع والنقل.
يمكن تركيبه بالقرب من الموصلات.
مثالي لتطبيقات البناء السفلية التي تتطلب الحد الأدنى من انقطاع الخدمة.
مفضل لشبكات الاتصالات السلكية واللاسلكية التي تحتاج إلى نشر سريع وفعال من حيث التكلفة.
مناسب لمشاريع FTTX، بما في ذلك FTTH (الألياف إلى المنزل).
تتوافق كابلات ADSS مع معايير IEEE P1222 و IEC 60794-1.
الهيكل والمواصفات الفنية
1.غلاف واحد ADSS
| عدد الألياف | هيكل | ألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر FRP/الوسادة (مم) | سمك الغلاف الخارجي (مم) | مرجع خارجي القطر (مم) |
مرجع الوزن (كجم/كم) |
|
| غلاف PE | غلاف AT | |||||||
| 4 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
نصائح: جميع المواصفات الواردة في الجدول أعلاه هي بيانات تقريبية، لمزيد من التفاصيل والمواصفات،
يرجى الاتصال بمندوبي المبيعات لدينا.
2. غلاف مزدوج ADSS
| عدد الألياف | هيكل | ألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر FRP/الوسادة (مم) | سمك الغلاف الخارجي (مم) | مرجع خارجي القطر (مم) |
مرجع الوزن (كجم/كم) |
|
| غلاف PE | غلاف AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
نصائح: جميع المواصفات الواردة في الجدول أعلاه هي بيانات تقريبية، لمزيد من التفاصيل والمواصفات،
يرجى الاتصال بمندوبي المبيعات لدينا.
|
نوع الألياف |
التوهين (+20 درجة مئوية) |
عرض النطاق الترددي |
الطول الموجي لقطع الكابل الضوئي |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125 ميكرومتر | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125 ميكرومتر | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
تظهر تفاصيل الصورة

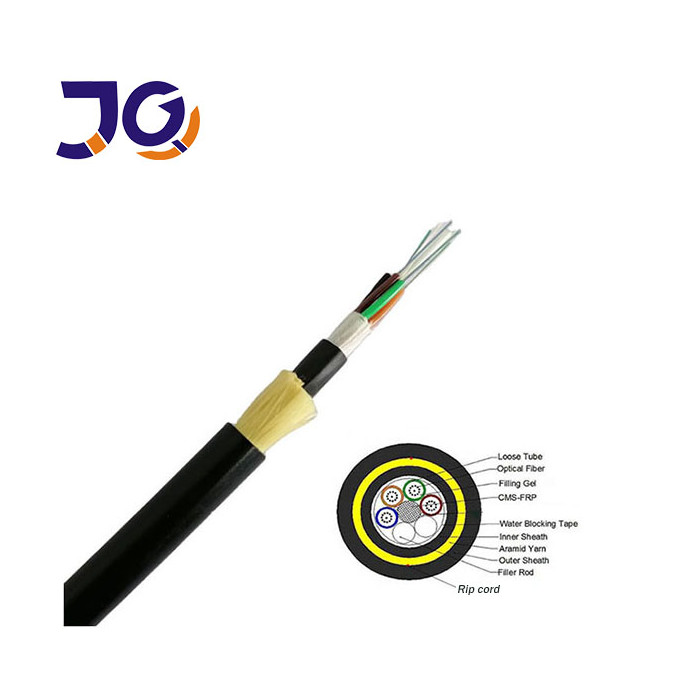

كابل ألياف ADSS بغلاف واحد

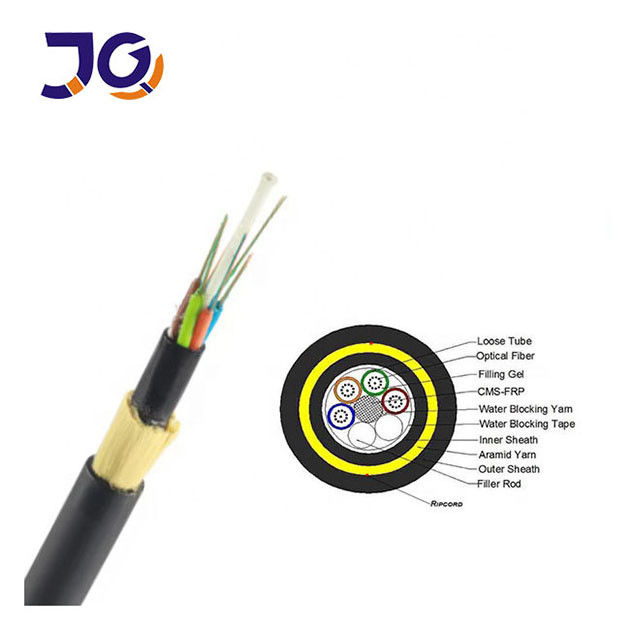

كابل ألياف ضوئية ADSS بغلاف مزدوج
التعبئة:
الأسئلة الشائعة
1. هل أنت شركة تجارية أم مصنع؟
نحن مصنع يتمتع بخبرة 10 سنوات، متخصص في البحث والتطوير وإنتاج كابلات الألياف الضوئية وكابلات التوصيل وأسلاك التصحيح والمنتجات ذات الصلة. يقع مصنعنا في قوانغتشو - مرحبًا بكم في زيارتنا!
2. كيف يتم ضمان الجودة؟
يتم اختبار كل ليف قبل التسليم لضمان الجودة. بعد تأكيد السعر، يمكنك أيضًا طلب عينات مجانية للتقييم.
3. هل تقبل الطلبات الصغيرة؟
نعم، نحن ندعم الطلبات الصغيرة والمشاريع الجديدة، لأننا نعتقد أن كل عمل تجاري كبير يبدأ بطلب صغير.
4. ما هو وقت التسليم؟
عادةً، 3-7 أيام عمل حسب الكمية. نقوم دائمًا بترتيب الشحن في أقرب وقت ممكن بعد استلام الدفعة.
5. هل تقدم خدمة OEM؟
نعم، نحن نقدم خدمات OEM ويمكننا طباعة شعارك على المنتجات. نحن منفتحون على أي من أفكارك.
