| الحد الأدنى لكمية : | 10 كم | تفاصيل التغليف : | طبل خشبي أو طبل حديدي |
|---|---|---|---|
| وقت التسليم : | حوالي 10 أيام | شروط الدفع : | T/T ، Western Union ، Alipay ، Moneygram ، L/C |
| القدرة على العرض : | 21500 كم شهريًا |
| مكان المنشأ: | قوانغدونغ الصين | اسم العلامة التجارية: | JQ or OEM/Customize |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 CE ROHS Rohs FCC | رقم الموديل: | ADSS-4C/12FC/24C/48C/96C/144C |
|
معلومات تفصيلية |
|||
| طلب: | التثبيت الجوي في الهواء الطلق | تعداد الألياف: | 4-144 |
|---|---|---|---|
| فترة: | 100 م /200 م /300 متر أو مخصصة | العلامة التجارية الألياف: | YOFC/Fiberhome/Corning |
| عدد القوة: | FRP ، Kevlar Aramid Yarn قوة عالية | بناء: | أنبوب فضفاض تقطعت بهم السبل مع حشو (إذا لزم الأمر) |
| درجة حرارة التشغيل: | -40 ℃ إلى +75 ℃ | نوع الألياف: | G652D ، OM1 ، G655 ، OM4 ، OM5 |
| معايير الاختبار: | IEC60794-1 | مصنع: | نعم |
| رمز اللون الألياف: | أزرق ، برتقالي ، أخضر ، بني ، رمادي ، أبيض ، أحمر ، أسود ، أصفر ، البنفسجي ، وردي ، أكوا | قوة الشد: | 1000n |
| مادة أنبوب فضفاضة: | PBT أو جيلي | لون: | أسود ، مخصص |
| يكتب: | كابلات الألياف البصرية ADSS | تثبيت: | قناة جوية ، جوية ، قناة جوية |
| حماية الألياف: | هلام مقاوم للماء | قطر الكابل: | 10 مم |
| عدد القوة: | FRP ، Kevlar Aramid Yarn | هلام الألياف: | نعم |
| مدرع: | شريط الألومنيوم | أنبوب فضفاض: | PBT أنبوب فضفاض |
| OEM: | مقبول | طريقة التثبيت: | تركيب النفقات الجوية |
| مواد جالوس: | PE/ MDPE/ HDPE | شريط حظر الماء: | نعم |
| إبراز: | كابلات الألياف الضوئية الجوية ADSS,كابل ضوئي ذات وضع واحد مع خيط أراميد,كابل الألياف ADSS ذو سترة واحدة,single mode optical cable with aramid yarn,single jacket ADSS fiber cable |
||
منتوج وصف
عنوان المنتج
سعر المصنع مباشرة: كابل الألياف الضوئية ADSS أحادي الوضع مع خيوط الأراميد
ما هو كابل ADSS؟
كابل ADSS (الكل عازل ذاتي الدعم) هو كابل ألياف ضوئية غير معدني مصمم للتركيب الهوائي على أعمدة المرافق وخطوط الطاقة. بفضل هيكله العازل، يمكن نشره بأمان في بيئات الجهد العالي مع توفير دعم ذاتي موثوق به دون الحاجة إلى أسلاك رسول. إنه بديل فعال من حيث التكلفة لكابلات OPGW و OPAC.

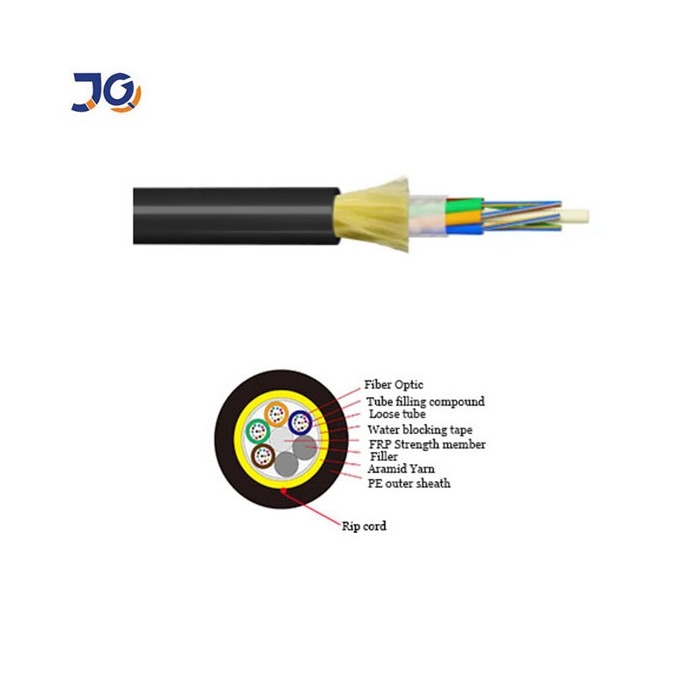

الهيكل والتصميم
يعتمد هذا الكابل تصميم أنبوب فضفاض مجدول مع ألياف محمية في هلام مانع للماء. يضمن عنصر قوة FRP المركزي الاستقرار، بينما توفر طبقات خيوط الأراميد قوة شد عالية. الغلاف الخارجي متوفر بمواد PE أو AT، اعتمادًا على متطلبات الجهد.
الميزات الرئيسية
غير معدني: آمن للتركيب المباشر دون خطر التوصيل.
سهولة التركيب: تصميم ذاتي الدعم يلغي الحاجة إلى أسلاك دعم إضافية.
قوة عالية: يعزز خيوط الأراميد مقاومة الشد والطقس بشكل ممتاز.
أداء مستقر: يتحمل الإجهاد الميكانيكي وتقلبات درجة الحرارة.
قابل للتخصيص: تكوينات مصممة خصيصًا لمدى وتطبيقات مختلفة.
التطبيقات
غلاف PE: مناسب لخطوط الطاقة أقل من 110 كيلو فولت.
غلاف AT: لخطوط الطاقة ≥110 كيلو فولت، مما يوفر حماية ضد التتبع.
يمكن تخصيص طول المدى ومحتوى الخيوط لمتطلبات المشروع.
المعايير
مصنعة وفقًا لمعايير IEEE P1222 و IEC 60794-1.
الهيكل والمواصفات الفنية
1. ADSS غلاف واحد
| عدد الألياف | هيكل | ألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر FRP/الوسادة (مم) | سمك الغلاف الخارجي (مم) | مرجع. خارجي القطر (مم) |
مرجع. الوزن (كجم/كم) |
|
| غلاف PE | غلاف AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
نصائح: جميع المواصفات الواردة في الجدول أعلاه هي بيانات تقريبية، لمزيد من المواصفات التفصيلية،
يرجى الاتصال ببائعينا.
2. ADSS غلاف مزدوج
| عدد الألياف | هيكل | ألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر FRP/الوسادة (مم) | سمك الغلاف الخارجي (مم) | مرجع. خارجي القطر (مم) |
مرجع. الوزن (كجم/كم) |
|
| غلاف PE | غلاف AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
نصائح: جميع المواصفات الواردة في الجدول أعلاه هي بيانات تقريبية، لمزيد من المواصفات التفصيلية،
يرجى الاتصال ببائعينا.
|
نوع الألياف |
التوهين (+20℃) |
عرض النطاق الترددي |
الطول الموجي لقطع الكابل الضوئي |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
تظهر تفاصيل الصورة

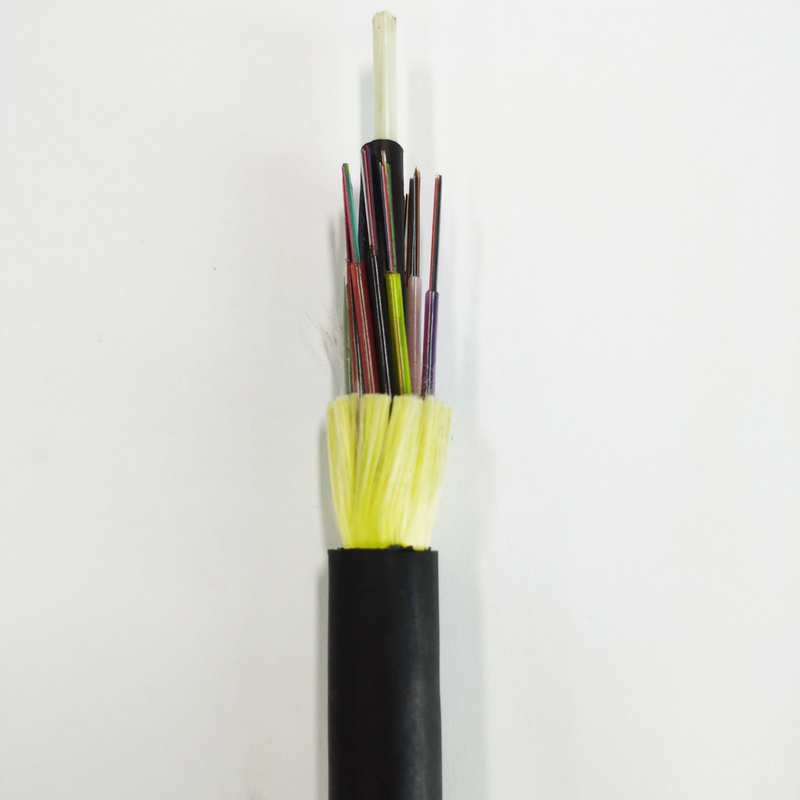

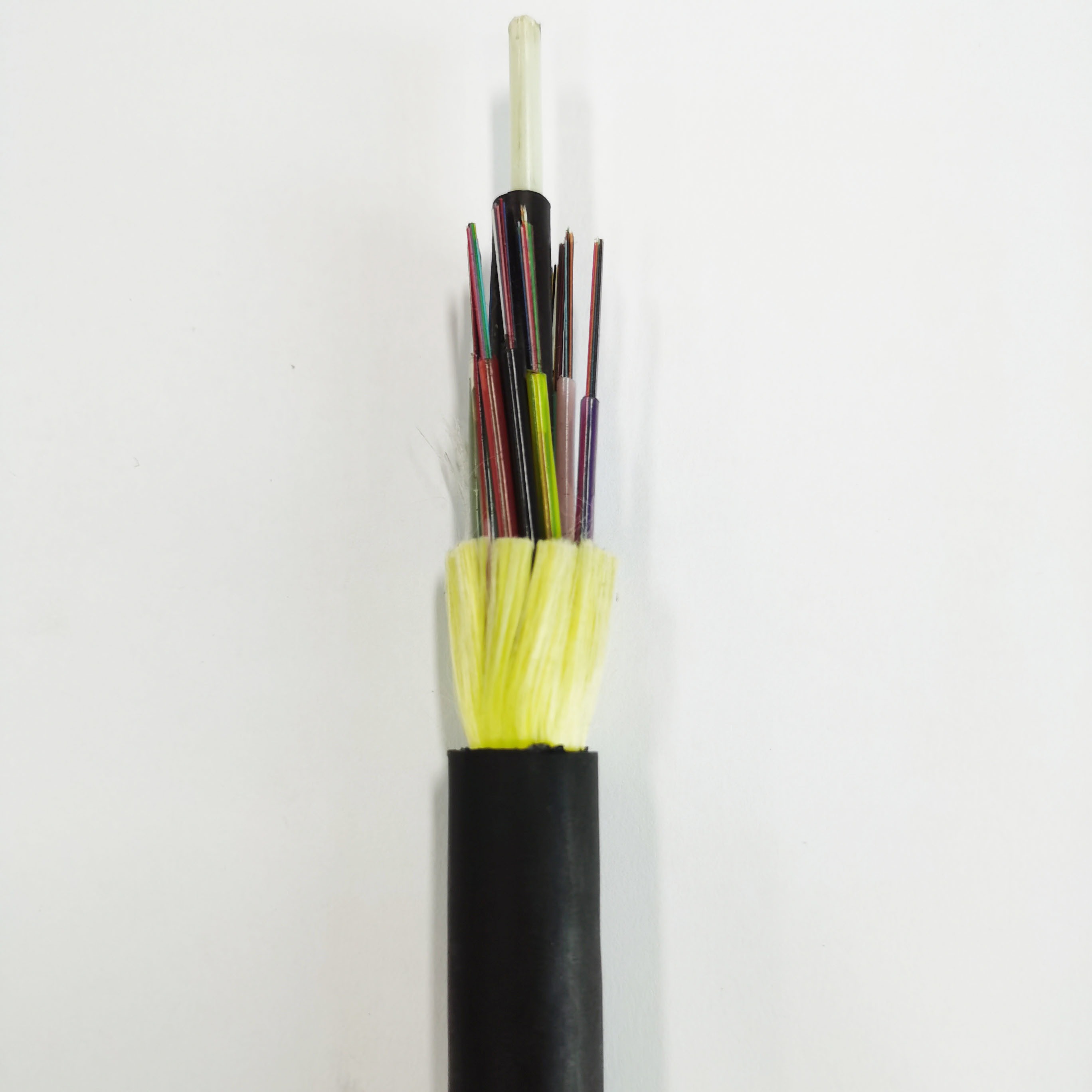

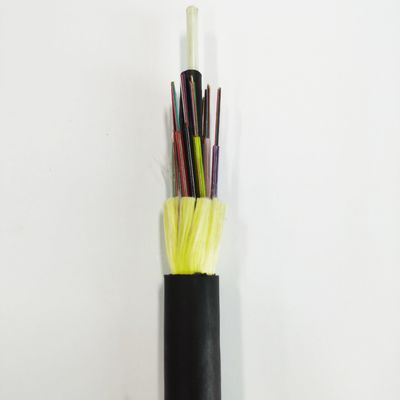

كابل ألياف ADSS بغلاف واحد

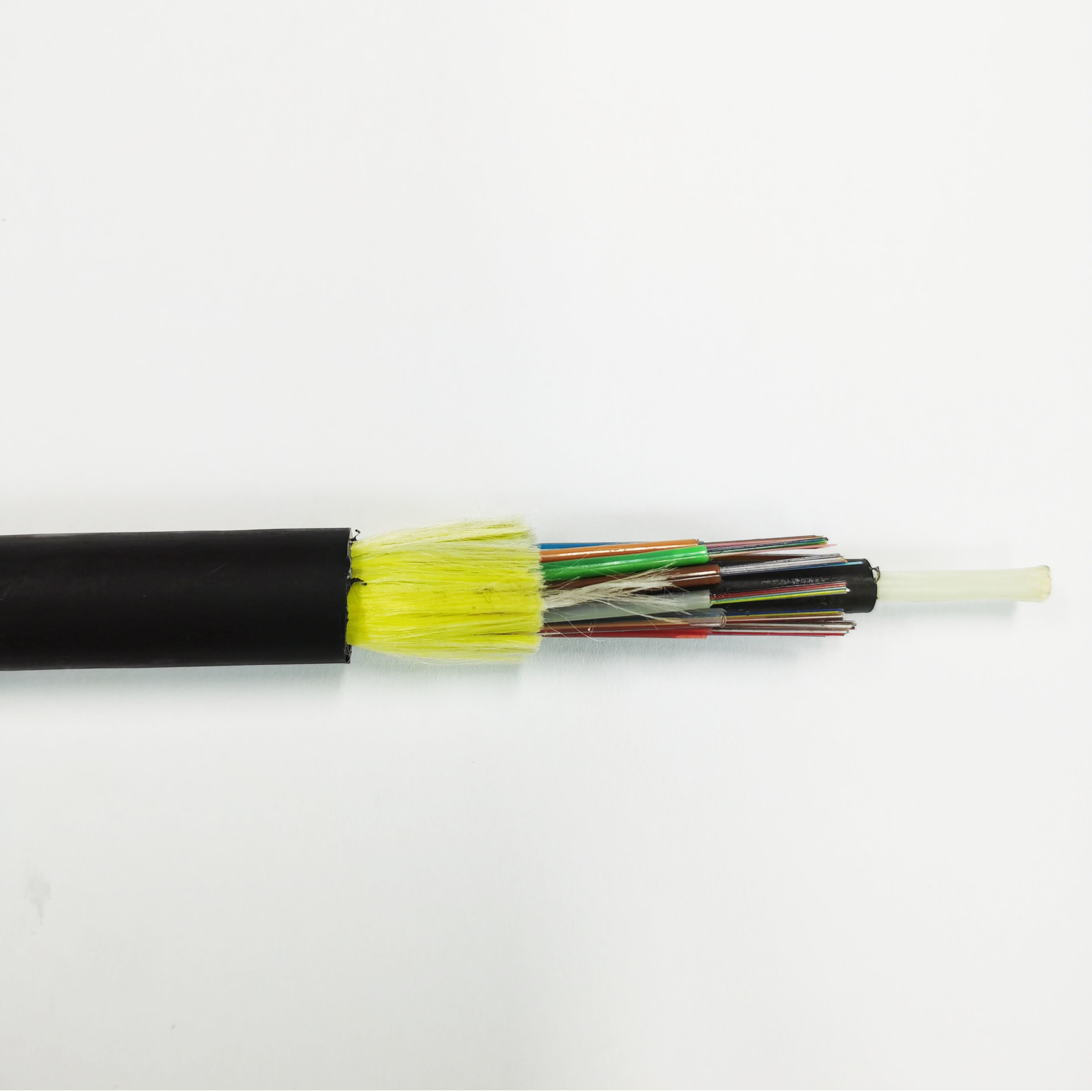

كابل الألياف الضوئية ADSS بغلاف مزدوج
التعبئة:
الأسئلة الشائعة
هل أنت مصنع أم شركة تجارية؟
نحن مصنعون محترفون يتمتعون بخبرة تزيد عن 10 سنوات في كابلات الألياف الضوئية وكابلات التوصيل وكابلات التوصيل والمنتجات ذات الصلة. يقع مصنعنا في قوانغتشو، ونرحب بك لزيارته.كيف تضمن جودة المنتج؟
الجودة هي أولويتنا. تخضع كل ألياف لاختبارات صارمة وفحص نهائي قبل الشحن. بعد تأكيد السعر، يمكننا تقديم عينات مجانية للتحقق من الجودة.
هل يمكنني تقديم طلب صغير؟
نعم. نحن ندعم الطلبات الصغيرة والتجريبية، خاصة للمشاريع الجديدة.
ما هو الوقت الذي تستغرقه؟
بشكل عام 3-7 أيام عمل، حسب كمية الطلب. نضمن الشحن السريع بعد الدفع.
هل تقدم خدمة OEM؟
نعم. يمكننا إضافة شعارك وتخصيص المنتجات وفقًا لمتطلباتك.
هل المواد الخاصة بك معتمدة؟
نعم. نحن نشتري من موردين حاصلين على شهادات ISO9001 و RoHS لضمان جودة موثوقة.
