عنوان المنتج
كابل الألياف الضوئية ADSS عالي الجودة من المصنع مباشرة، أحادي النمط، خيوط أراميد، عالي القوة، للاستخدام الهوائي الخارجي
ما هو كابل ADSS
كابل الألياف الضوئية ADSS (الداعم الذاتي العازل بالكامل) هو تصميم غير معدني للتركيب الهوائي على أعمدة المرافق وخطوط النقل. يمكن تركيبه بأمان في مناطق الجهد العالي دون الحاجة إلى التأريض ويوفر دعمًا ذاتيًا موثوقًا به دون أسلاك رسول. وهذا يجعله بديلاً فعالاً من حيث التكلفة لـ OPGW و OPAC
الهيكل والتصميم
يستخدم الكابل تقنية الأنبوب الفضفاض المجدول مع حماية الألياف بواسطة هلام مانع لتسرب المياه. يوفر عنصر قوة FRP مركزي استقرارًا أساسيًا بينما توفر طبقات من خيوط الأراميد قوة شد عالية. الغلاف الخارجي متوفر في PE أو AT اعتمادًا على الجهد وظروف التركيب
الميزات الرئيسية
تصميم غير معدني آمن للتركيب المباشر للخط وخالٍ من التداخل الكهربائي
كابل ذاتي الدعم سهل التركيب بدون أسلاك دعم إضافية
خيوط أراميد عالية الشد تضمن المتانة ومقاومة الطقس
أداء مستقر تحت الضغط الميكانيكي وتغيرات درجة الحرارة
تصميمات قابلة للتخصيص لأطوال الامتداد المختلفة ومشاريع خطوط الطاقة
التطبيقات
غلاف PE لخطوط الطاقة أقل من 110 كيلو فولت
غلاف AT للخطوط 110 كيلو فولت وما فوق مع حماية ضد التتبع
يمكن تعديل طول الامتداد ومحتوى خيوط الأراميد لتلبية متطلبات المشروع
المعايير
يتم الإنتاج وفقًا لمعايير IEEE P1222 و IEC 60794 1 لضمان الجودة والموثوقية الدولية
الهيكل والمواصفات الفنية
1. غلاف واحد ADSS
| عدد الألياف | هيكل | الألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر FRP/الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع. خارجي القطر (مم) |
المرجع. الوزن (كجم/كم) |
|
| غلاف PE | غلاف AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
نصائح: جميع المواصفات الواردة في الجدول أعلاه هي بيانات تقريبية، لمزيد من التفاصيل والمواصفات،
يرجى الاتصال بمندوبي المبيعات لدينا.
2. غلاف مزدوج ADSS
| عدد الألياف | هيكل | الألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر FRP/الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع. خارجي القطر (مم) |
المرجع. الوزن (كجم/كم) |
|
| غلاف PE | غلاف AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
نصائح: جميع المواصفات الواردة في الجدول أعلاه هي بيانات تقريبية، لمزيد من التفاصيل والمواصفات،
يرجى الاتصال بمندوبي المبيعات لدينا.
|
نوع الألياف |
التوهين (+20℃) |
عرض النطاق الترددي |
الطول الموجي لقطع الكابل الضوئي |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
تظهر صورة التفاصيل

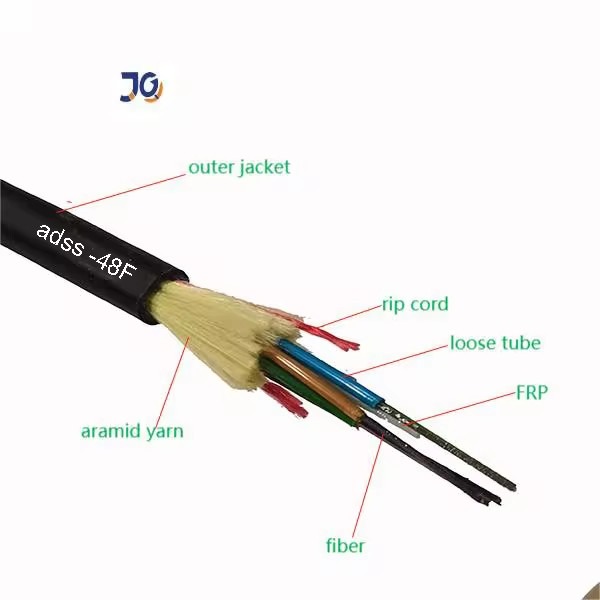

كابل ألياف ADSS بغلاف واحد

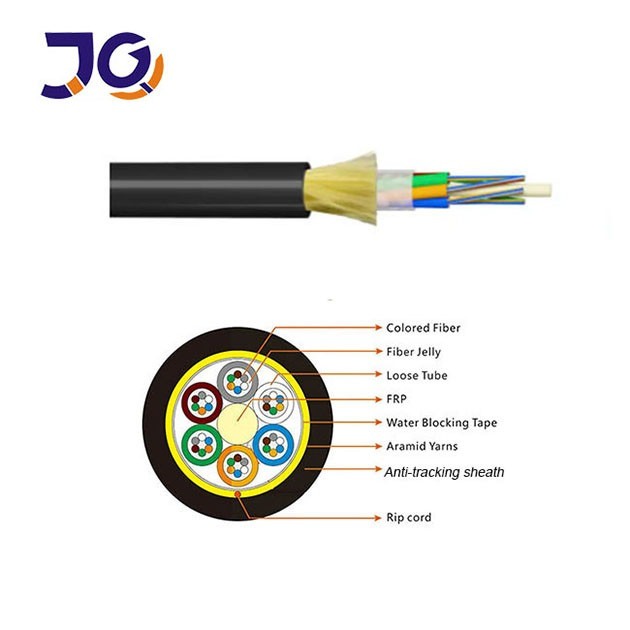

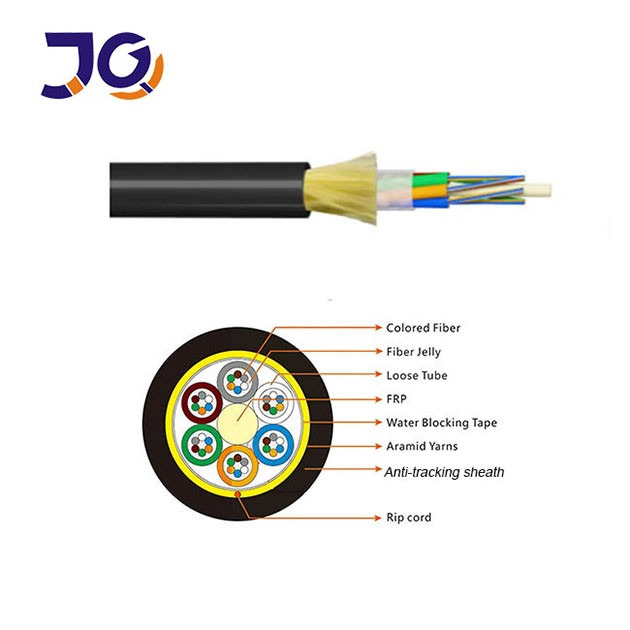

كابل الألياف الضوئية ADSS بغلاف مزدوج
التعبئة:
الأسئلة الشائعة
هل أنت مصنع أم شركة تجارية
نحن مصنع مباشر يتمتع بخبرة تزيد عن 10 سنوات في إنتاج كابلات الألياف الضوئية وكابلات التوصيل وأسلاك التصحيح والملحقات. يقع مصنعنا في قوانغتشو ونرحب بزيارات العملاء
كيف تضمن الجودة
الجودة تأتي أولاً. يتم اختبار كل ليف وفحصه بدقة قبل الشحن. بعد تأكيد عرض الأسعار، يمكننا تقديم عينات مجانية للموافقة على الجودة
هل يمكنني البدء بطلب صغير
نعم، يتم قبول الطلبات الصغيرة والتجريبية، خاصة للمشاريع الجديدة أو تقييم العينات
ما هو المهلة الزمنية للإنتاج
عادةً من 3 إلى 7 أيام عمل حسب كمية الطلب. نقوم بالشحن بسرعة بمجرد استلام الدفعة
هل تقدم خدمة OEM أو التخصيص
نعم، يمكننا طباعة شعارك وتخصيص التصميمات لتتناسب مع متطلبات مشروعك
هل المواد الخام معتمدة
نعم، نستخدم مواد معتمدة من ISO9001 و RoHS لضمان أداء مستقر وموثوق به
