جوهر مضغوط مع ألياف بصرية في أنابيب فضفاضة مليئة بالجل المقاوم للماء.
عنصر قوة FRP المركزي (البلاستيك المقوى بالألياف) لتحقيق الاستقرار.
تعزيز الخيوط الأراميدية من أجل قوة السحب
غطاء خارجي متين من نوع PE أو AT.
غير موصل:آمنة لتركيب الخط الحي
تثبيت سهل:ذاتية الدعم، لا حاجة إلى سلك رسالة.
قوة ميكانيكية عالية:المقاومة للحمل الخارجي والطقس القاسي
أداء محسّنخيط الأراميد يحسن استقرار السحب ودرجة الحرارة
قابلة للتخصيص:يمكن تخصيصها لمختلف المدى والتطبيقات.
غطاء PE:خطوط الطاقة العلوية < 110kV.
في غطاء:خطوط الكهرباء العلوية ≥ 110kV لمنع التتبع الكهربائي.
تصنيعها لتلبية معايير IEEE P 1222 و IEC 60794-1.

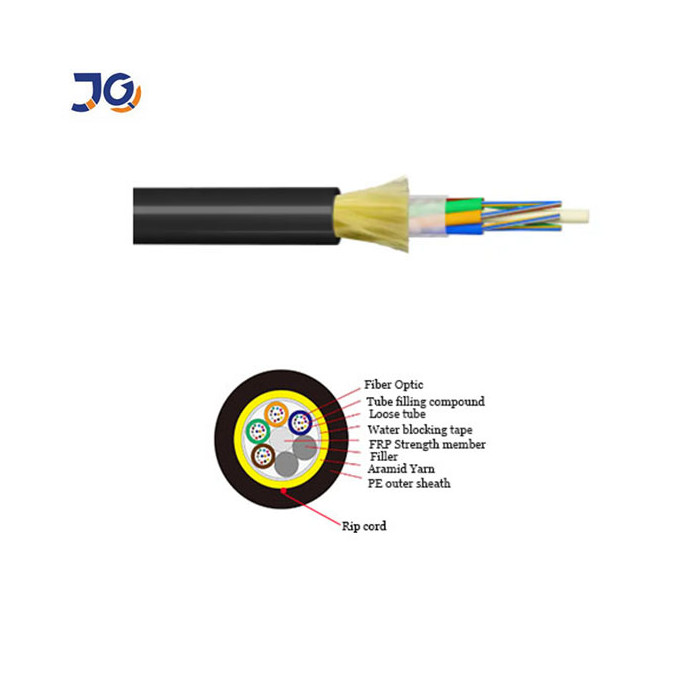

الهيكل والمواصفات التقنية
1.سترة واحدة من نظام ADSS
| عدد الألياف | الهيكل | الألياف لكل أنبوب |
قطر أنبوب الخسارة (MM) |
قطر FRP/pad (ملم) | سمك السترة الخارجية ((ملم) | المرجع الخارجي قطرها (ملم) |
المرجع: الوزن (kg/km) |
|
| سترة بي إي | السترة | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
نصائح: جميع المواصفات في الجدول أعلاه هي بيانات تقريبية، لمزيد من المواصفات التفصيلية،
الرجاء الاتصال بمبيعاتنا
2سترة مزدوجة
| عدد الألياف | الهيكل | الألياف لكل أنبوب |
قطر أنبوب الخسارة (MM) |
قطر FRP/pad (ملم) | سمك السترة الخارجية ((ملم) | المرجع الخارجي قطرها (ملم) |
المرجع: الوزن (kg/km) |
|
| سترة بي إي | السترة | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
نصائح: جميع المواصفات في الجدول أعلاه هي بيانات تقريبية، لمزيد من المواصفات التفصيلية،
الرجاء الاتصال بمبيعاتنا
|
نوع الألياف |
التخفيف (+20 درجة مئوية) |
عرض النطاق |
طول موجة قطع الكابلات البصرية |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| (جي)652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| (جي)655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
التفاصيل

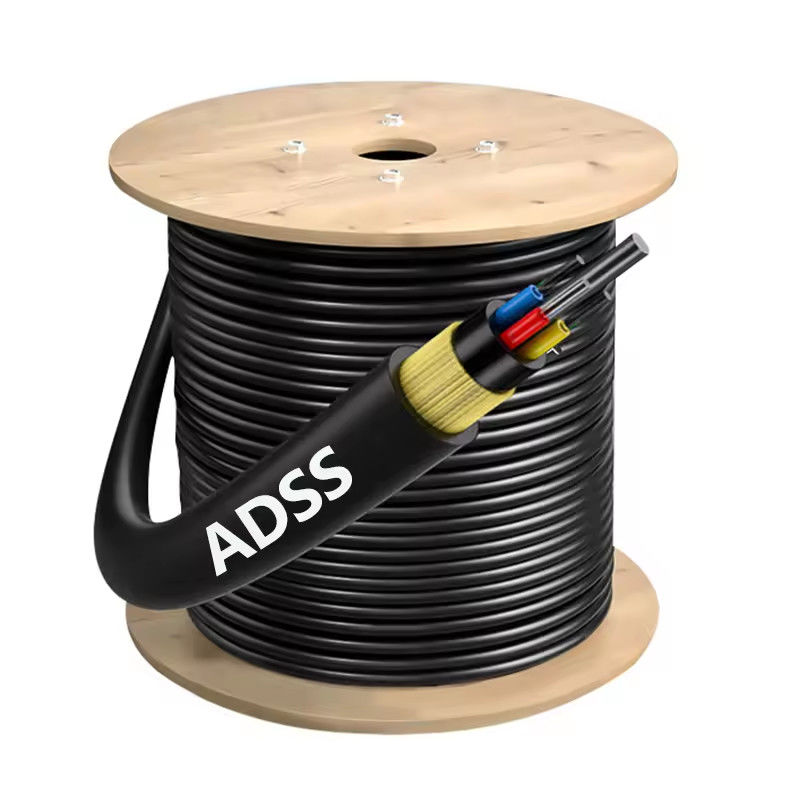

كابل الألياف ADSS ذو سترة واحدة
كابل الألياف الضوئية ADSS مزدوج السترة
التعبئة:
هل أنت شركة تصنيع أو تجارية؟
نحن مصنعون محترفون مع 10 سنوات من الخبرة في كابلات الألياف الضوئية ، وكابلات السقوط ، وكابلات التصحيح. مصنعنا في قوانغتشو ، ومرحبا بزيارات.
كيف تضمنون الجودة؟
يتم اختبار كل ألياف بشكل كامل، مع فحص نهائي قبل الشحن. عينات مجانية متاحة للتحقق من الجودة.
هل تقبلون الطلبات الصغيرة؟
نعم، نحن ندعم الطلبات الصغيرة للمشاريع الجديدة.
ما هو وقت التسليم الخاص بك؟
التسليم القياسي 3-7 أيام عمل، اعتمادا على الكمية.
هل تقدمون خدمات OEM؟
نعم، يمكننا تخصيص المنتجات وطباعة شعارك
هل المواد الخام الخاصة بك معتمدة؟
نعم، جميع المواد تأتي من الموردين المعتمدين على ISO9001 و RoHS.
