| الحد الأدنى لكمية : | 5 كم | الأسعار : | 1680USD / km |
|---|---|---|---|
| تفاصيل التغليف : | 1/2/3/4/5 كم في طبل خشبي واحد | وقت التسليم : | 15 دياس |
| شروط الدفع : | L/C ، T/T ، Western Union | القدرة على العرض : | 50 كم في اليوم |
| مكان المنشأ: | قوانغدونغ الصين | اسم العلامة التجارية: | JQ/OEM/Customize |
|---|---|---|---|
| إصدار الشهادات: | ISO9001/CE/ROHS/FCC | رقم الموديل: | OPGW-24B1-86 (87.6 ؛ 55.8) |
|
معلومات تفصيلية |
|||
| قطر الكابل: | 12.4mm | دعم المقطع العرضي: | 86.4mm |
|---|---|---|---|
| قسم من السلك: | 68.8 مم | قسم الأنبوب: | 17.6mm |
| نوع الألياف: | الوضع المفرد G652D/G657A1 | عدد الألياف: | 12 24 48 Core |
| بناء: | Unitube | تثبيت: | نظام الطاقة |
| العلامة التجارية الألياف: | Corning/ YOFC أو عملاء | نوع الألياف: | G652D G655 G657 |
| طول: | 700 متر أو كما هو مطلوب | لون الألياف: | أزرق، برتقالي، بني، أزرق مائي، رمادي، مخصص |
| توهين الألياف البصرية: | ≤0.4db/km في 1310nm ، ≤0.3db/km في 1550 نانومتر | نوع الألياف: | G652D ، G657A2 ， G657A1 |
| OEM: | متاح | سحق المقاومة: | 3000n/100mm |
| نوع الكابل: | أنبوب فضفاض ، شريط ، مشدود | فترة: | 100m/150m/200m/400m |
| درجة حرارة التخزين: | -40 درجة مئوية إلى +70 درجة مئوية | شكل المواد: | كابل مستدير |
| تآكل: | مكافحة التآكل | الكلمة الرئيسية: | كابل الألياف في الهواء الطلق |
| لون: | أسود أو مخصص | الفيبر: | وضع واحد/وضع متعدد |
| مادة: | ACS | رمز HS: | 8544700000 |
| القطر الخارجي: | 10-20 ملم | مادة سترة: | PE أو LSZH |
| وضع الجهد المنطقة: | 12-25 كيلو فولت | طريقة وضع: | جوي |
| قطر الكابل: | 10.5-15 ملم | منتج: | كابل الألياف البصرية OPGW |
| الألياف البصرية: | G652D،G655C | طول الامتداد: | يصل إلى 1000 متر |
| معيار: | IEEE1138 | عضو القوة المركزية: | أسلاك الألومنيوم |
| طريقة التثبيت: | خط مباشر أو طريق مسدود | ||
| إبراز: | كابل الألياف الضوئية OPGW 48 قلب,كابل بصري خارجي G652D,كابلات الألياف للاتصالات عبر خطوط الكهرباء,outdoor optical cable G652D,power line communication fiber cable |
||
منتوج وصف
كابل OPGW (سلك أرضي للطاقة البصرية)المجمعاتالألياف البصريةمعسلك الأرض العلويمن خطوط نقل عالية الجهد، مما يتيحإرسال الكهرباء إلى الأرض والاتصالات البصرية في وقت واحدداخل كابل واحد.تصميم مزدوج الوظائفتحسين موثوقية النظام، تبسيط البنية التحتية، وخفض تكاليف البناء.الهيكل المعزز بالمعدن، كابلات OPGW قوية، ودائمة، ومقاومة لظروف البيئة القاسية.
الحماية المتقدمة:أنابيب من الفولاذ المقاوم للصدأ مليئةالمركبات التي تحجب الماءحماية الألياف الضوئية من الرطوبة والأضرار المادية.
قوة عالية وتصميم صغير:العروض ممتازةقوة الشدوالتكامل الهيكلي، مناسبةالمنشآت الخارجية طويلة المدىوالبيئات المتطرفة.
الحد الأدنى للتداخل الكهرومغناطيسي:يقلل من التداخل بين إشارات الاتصال والتيارات الدائرة القصيرة في أنظمة الطاقة.
تثبيت سهل:متوافق مع مواصفات الأسلاك الأرضية القياسية، مثاليةمشروعات البناء الجديدة واستبدالها.
كابلات OPGW ضروريةالشبكة الذكية والبنية التحتية الحديثة للمرافق، وتوفيرالعمود الفقري للاتصالات الموثوق به المدمج في خطوط نقل الطاقةفهي تمكن:
مراقبة في الوقت الحقيقيواكتشاف الأخطاء
نقل البيانات عالي السرعة لمسافات طويلة
تحسين كفاءة الشبكةوتقليل وقت التوقف
مع مقاومة ممتازةالبرق، وقلة الرياح، وتغيرات درجة الحرارة، كابلات OPGW هي الحل المفضل للمرافق التي تسعى إلىتحديث الشبكات بكفاءةمع تقليل اضطرابات التثبيت وتكاليفها إلى أدنى حد.
التطبيقات:
كابلات OPGW (سلك الأرض للطاقة البصرية)تستخدم في المقام الأولاتصالات خطوط الكهرباء، متكاملة معحماية الإرسال، أنظمة التحكم التلقائيويتم تركيبها بجانبخطوط نقل عالية الجهدإنها مثاليةمشروعات خطوط الطاقة العلوية الجديدةبما في ذلكإرسال الجهد العالي للغاية (UHV)، مع توفير كل منقدرة الاتصالوالحماية من البرقمن خلال إجراء التيارات المختصرة بشكل آمن.

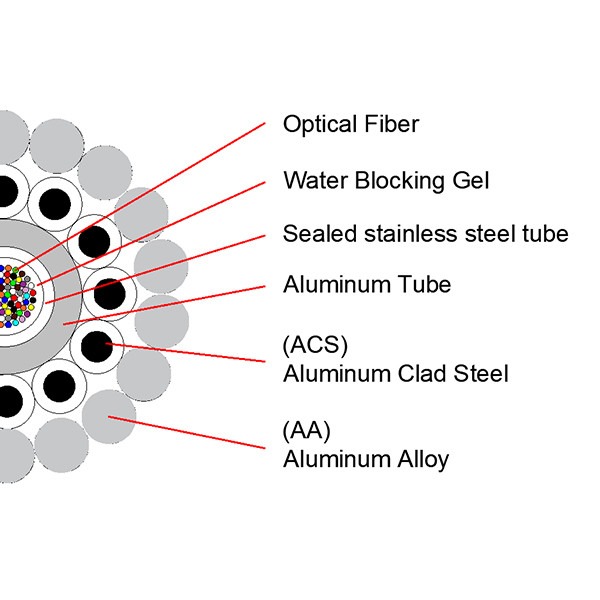

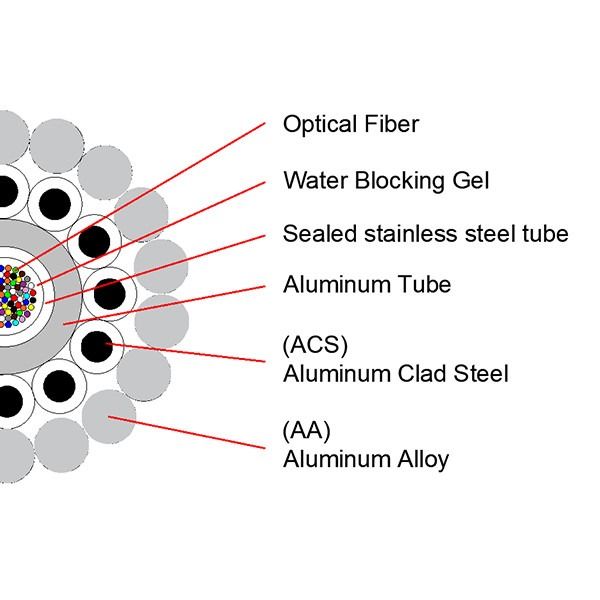

الهيكل:
الـسلك الأرض البصري المتدفقمصنوع منأسلاك من الفولاذ المطلي بالألومنيوم (ACS) بطبقتين أو ثلاث طبقاتأو مزيج من ACS وأسلاك من سبائك الألومنيوم، تقدمالقوة الميكانيكية، والمتانة، والأداء الكهربائيالتصميم القياسي يحتوي علىأنبوب الفولاذ المقاوم للصدأ المركزي يحوي الألياف البصرية، مغطاة بالألومنيوم للحماية الإضافية
المواصفات التقنية:
أنواع الألياف:G652D، G655C، G657A1، 50/125، 62.5/125، OM3، OM4
عدد نواة الأليافحتى96 قلب
نطاق الجهد:مناسبة لخطوط الكهرباء ذات القيمة القياسيةما يصل إلى 110 كيلو فولت أو أقل
خصائص التصميم:أنبوب مركزي من الفولاذ المقاوم للصدأ ، غطاء من الألومنيوم ، قوة سحب عالية ، منع الماء ، مقاومة للتآكل والأشعة فوق البنفسجية
الفوائد:
المجمعاتنقل الطاقة عالية الجهدمعالاتصالات البصريةفي كابل واحد
يضمننقل بيانات موثوق به لمسافات طويلةلتطبيقات الاتصالات والشبكات الذكية
يوفرالحماية الميكانيكية، مقاومة البرق، والمتانةللبيئات الخارجية والبيئات عالية الإجهاد
OPGW مع PBT أنبوب الألومنيوم
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-113))9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-89[55.4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64].6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127 [79].0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137 [85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
التصميم النموذجي للطبقة الثلاثة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-80))3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| (أو بي جي دبليو-80))6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو - 143)9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصاميم نموذجية OPGW للأنابيب الفولاذية المقاومة للصدأ المركزية
التصميم النموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| (أو بي جي دبليو-32))6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| (أو بي جي دبليو-42))0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| (أو بي جي دبليو) 425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| (أو بي جي دبليو) 54559;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| (أو بي جي دبليو-61))7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| (أو بي جي دبليو-61))1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| (أو بي جي دبليو) 68808;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| (أو بي جي دبليو-75))5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| (أو بي جي دبليو 76))5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| (أو بي جي دبليو - 127) (أو بي جي دبليو - 141)0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| (أو بي جي دبليو-127))8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| (أو بي جي دبليو-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| (أو بي جي دبليو - 163) (أو بي جي دبليو - 138)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| (أو بي جي دبليو-183))7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
الأسئلة الشائعة:
1هل أنت شركة تصنيع أو تجارية؟
نحنمصنع كابلات الألياف البصرية المهنيةمع أكثر من10 سنوات من الخبرة، المتخصصة فيأبحاث وتطوير وإنتاج كابلات الألياف الضوئية وكابلات التسرب والكابلات اللاصقة والمنتجات ذات الصلةمصنعنا يقع فيمدينة قوانغتشو، الصينومرحباً بزيارتنا
2كيف تضمنون جودة المنتج؟
كل أليافتم اختبارها بعناية قبل التسليملضمان الجودة والأداء. بعد تأكيد السعر، يمكنك طلبعينات مجانيةللتحقق من معاييرنا
3هل يمكنك قبول الطلبات الصغيرة؟
نعم، نحن ندعمطلبات صغيرة ومشاريع تجريبية، فهم أن الأعمال غالباً ما تبدأ بكميات أصغر.
4ما هو الوقت المعتاد للتسليم؟
التسليم عادة ما يستغرق7 أيام عملنحن نضمن الشحن السريع بمجرد استلام الدفع
5هل تقدمون خدمات OEM و تخصيص؟
نعم، نحن نقدمخدمات OEM و ODMيمكن طباعة شعارك على المنتجات، ويمكننا استيعاب مختلفطلبات التخصيصلتلبية احتياجات مشروعك.
