سلك الأرضي للطاقة البصرية OPGW للاتصالات عبر خطوط الطاقة العلوية
مقدمة المنتج

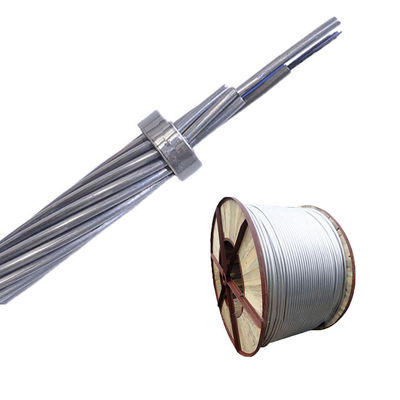

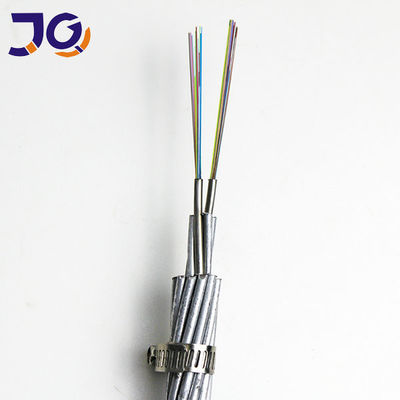

كابل OPGW (أوبتيكال باور غراوند واير) يدمج الاتصال بالألياف الضوئية مع وظيفة الترسيم لخطوط نقل الطاقة الجوية. يتم تثبيته في أعلى أبراج الطاقة،إنه يعمل كأس أرضي ووسيط اتصال بالألياف البصريةمع هيكل أنبوب الفولاذ المقاوم للصدأ والأسلاك الفولاذية المطلية بالألومنيوم، يوفر OPGW قوة ميكانيكية قوية، وحماية الألياف الموثوقة، ونقل البيانات المستقر لشبكات الطاقة الحديثة.
الخصائص الرئيسية
التطبيقات

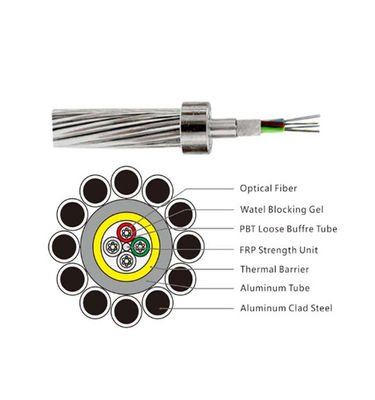

OPGW مع PBT أنبوب الألومنيوم
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-113))9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-89[55.4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64].6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127 [79].0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137 [85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
التصميم النموذجي للطبقة الثلاثة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-80))3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| (أو بي جي دبليو-80))6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو - 143)9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصاميم نموذجية OPGW للأنابيب الفولاذية المقاومة للصدأ المركزية
التصميم النموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| (أو بي جي دبليو-32))6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| (أو بي جي دبليو-42))0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| (أو بي جي دبليو) 425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| (أو بي جي دبليو) 54559;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| (أو بي جي دبليو-61))7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| (أو بي جي دبليو-61))1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| (أو بي جي دبليو) 68808;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| (أو بي جي دبليو-75))5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| (أو بي جي دبليو 76))5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| (أو بي جي دبليو - 127) (أو بي جي دبليو - 141)0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| (أو بي جي دبليو-127))8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| (أو بي جي دبليو-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| (أو بي جي دبليو - 163) (أو بي جي دبليو - 138)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| (أو بي جي دبليو-183))7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
