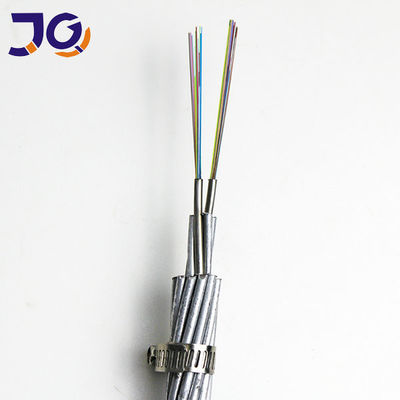

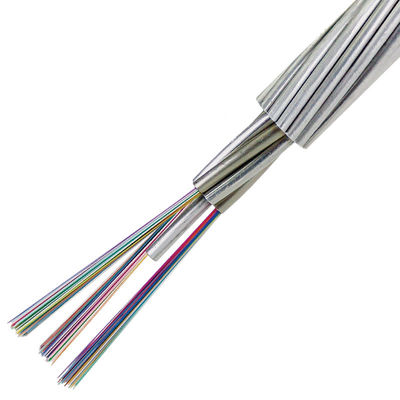

كابل سلك أرضي بصري OPGW لاتصالات نقل الطاقة
مقدمة المنتج:
OPGW هو سلك أرضي مدمج بألياف بصرية لخطوط الطاقة العلوية، يجمع بين التأريض والحماية من الصواعق والاتصالات عالية السرعة في كابل واحد.
الميزات الرئيسية:
حماية قوية مع أنبوب فولاذي مقاوم للصدأ مانع للماء
قوة شد عالية للبيئات القاسية
أداء كهربائي مستقر
سهولة التركيب والاستبدال
وظيفة مزدوجة للطاقة والاتصالات
التطبيقات:
خطوط نقل الطاقة
المحطات الفرعية
شبكات الشبكة الذكية
أنظمة اتصالات المرافق
الوظائف الرئيسية
تُطبق كابلات OPGW بشكل أساسي في أنظمة اتصالات الطاقة، وتعمل جنبًا إلى جنب مع الملحقات للحماية المرحلية والتحكم الآلي ونقل البيانات. يتم تركيبها جنبًا إلى جنب مع خطوط الطاقة عالية الجهد، وتجمع بين وظائف الاتصالات البصرية والتأريض.
الهيكل
يتم تصنيع السلك الأرضي البصري المجدول (OPGW) بطبقتين أو ثلاث طبقات من أسلاك الفولاذ المغطاة بالألمنيوم (ACS)، أو مزيج من أسلاك ACS وأسلاك سبائك الألمنيوم. تم تحسين هذا التصميم لتلبية المتطلبات الهيكلية والميكانيكية الشائعة لخطوط نقل الطاقة.
مواصفات الألياف
أنواع الألياف الاختيارية: G652D، G655C، G657A1، 50/125، 62.5/125، OM3، OM4
عدد الألياف: يصل إلى 96 نواة
النطاق الكهربائي والتطبيقي
مناسب لخطوط الطاقة ذات مستويات الجهد 110 كيلوفولت وما دونها
يُطبق على نطاق واسع في خطوط النقل العلوية الجديدة
قادر على حمل عدد كبير من الألياف لأنظمة الجهد العالي جداً (UHV)
يوفر الحماية ضد الصواعق ويوصل تيار خطأ الدائرة القصيرة بأمان
تصميم نموذجي
هيكل أنبوب فولاذي مقاوم للصدأ مركزي مغطى بالألمنيوم، يضمن حماية ممتازة للألياف، وقوة ميكانيكية، وموثوقية طويلة الأمد.
OPGW مع أنبوب ألمنيوم PBT
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-113 (87.9؛ 176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 (81؛ 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 (79؛ 36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 (72؛ 36) | 36 | 12.7 | 503 | 72 | 67 |
تصميمات نموذجية لكابل OPGW بأنبوب فولاذي مقاوم للصدأ مجدول
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-89 [55.4؛ 62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110 [90.0؛ 86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104 [64.6؛ 85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127 [79.0؛ 129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137 [85.0؛ 148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145 [98.6؛ 162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
تصميم نموذجي للطبقة الثلاثية:
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-232 [343.0؛ 191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254 [116.5؛ 554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347 [366.9؛ 687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282 [358.7؛ 372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصميمات نموذجية لكابل OPGW بأنبوب فولاذي مقاوم للصدأ مركزي مغطى بالألمنيوم
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-80 (82.3؛ 46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 (54.0؛ 8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80 (84.6؛ 46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-143 (87.9؛ 176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصميمات نموذجية لكابل OPGW بأنبوب فولاذي مقاوم للصدأ مركزي
تصميم نموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-32 (40.6؛ 4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 (54.0؛ 8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 (43.5؛ 10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 (55.9؛ 17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61 (73.7؛ 175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 (55.1؛ 24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68 (80.8؛ 21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 (54.5؛ 41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 (54.5؛ 41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96 (121.7؛ 42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127 (141.0؛ 87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 (77.8؛ 128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145 (121.0؛ 132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163 (138.2؛ 183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 (99.9؛ 213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 (109.7؛ 268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 (118.4؛ 261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
أسئلة شائعة حول كابل OPGW
س1: ما هو كابل OPGW؟
ج: OPGW هو سلك أرضي مدمج بألياف بصرية لخطوط الطاقة، يجمع بين الحماية والاتصالات.
س2: ما هي فوائده الرئيسية؟
ج: يوفر التأريض والحماية من الصواعق ونقل البيانات في كابل واحد.
س3: هل يمكن أن يحل محل الأسلاك الأرضية الحالية؟
ج: نعم، يمكن لـ OPGW أن يحل محل الأسلاك الأرضية التقليدية مباشرة.
س4: هل هو متين للاستخدام الخارجي؟
ج: نعم، يتمتع بقوة عالية ومقاومة قوية للعوامل الجوية والإجهاد الميكانيكي.
س5: أين يُستخدم OPGW؟
ج: يُستخدم في خطوط النقل والمحطات الفرعية وأنظمة الشبكات الذكية.
