الوظائف الرئيسية
كابلات OPGW تخدم أنظمة اتصالات الطاقة، تدعم حماية المرور، والتحكم التلقائي، ونقل البيانات.إنهم يدمجون الاتصالات البصرية والتعليق في نظام واحد.
الهيكل

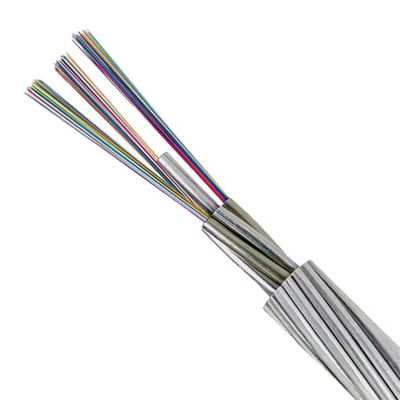

مصنوعة من طبقتين أو ثلاث من الأسلاك الفولاذية المطلية بالألومنيوم أو سبيكة الألومنيوم ، تم تصميم OPGW للمطالب الميكانيكية والهيكلية لخطوط النقل.
مواصفات الألياف
أنواع الألياف: G652D، G655C، G657A1، 50/125، 62.5/125، OM3، OM4
عدد الألياف: تصل إلى 96 قلب
مجموعة الكهربائية والتطبيقات
لخطوط الكهرباء ≤ 110KV وأنظمة UHV
مناسبة لخطوط نقل جوية جديدة
يقود التيارات الدائرة القصيرة ويوفر الحماية من البرق
تصميم نموذجي
يضمن أنبوب الفولاذ المقاوم للصدأ المغطى بالألومنيوم المركزي أداءً ميكانيكيًا قويًا وحماية ألياف ممتازة وموثوقية طويلة الأجل.
OPGW مع PBT أنبوب الألومنيوم
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-113))9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-89[55.4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64].6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127 [79].0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137 [85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
التصميم النموذجي للطبقة الثلاثة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-80))3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| (أو بي جي دبليو-80))6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو - 143)9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصاميم نموذجية OPGW للأنابيب الفولاذية المقاومة للصدأ المركزية
التصميم النموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| (أو بي جي دبليو-32))6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| (أو بي جي دبليو-42))0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| (أو بي جي دبليو) 425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| (أو بي جي دبليو) 54559;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| (أو بي جي دبليو-61))7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| (أو بي جي دبليو-61))1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| (أو بي جي دبليو) 68808;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| (أو بي جي دبليو-75))5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| (أو بي جي دبليو 76))5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| (أو بي جي دبليو - 127) (أو بي جي دبليو - 141)0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| (أو بي جي دبليو-127))8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| (أو بي جي دبليو-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| (أو بي جي دبليو - 163) (أو بي جي دبليو - 138)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| (أو بي جي دبليو-183))7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
1هل أنت شركة تجارية أو مصنعة؟
نحن مصنعون محترفون للكابلات الضوئية مع أكثر من 10 سنوات من الخبرة، مقرها في قوانغتشو. مرحبا بزيارة مصنعنا.
2كيف تضمنون جودة المنتج؟
جميع الألياف يتم اختبارها بدقة قبل التسليم. العينات المجانية متوفرة للتفتيش على الجودة بعد تأكيد السعر.
3هل تقبل الطلبات الصغيرة؟
أجل، الطلبات التجريبية والكميات الصغيرة مرحب بها لبناء تعاون طويل الأجل
4ما هو وقت التسليم؟
عادة 3-7 أيام عمل، اعتمادا على الكمية.
5هل تقدمون خدمة OEM؟
نعم. تخصيص OEM وطباعة الشعار متوفرة وفقا لمتطلبات التصميم الخاصة بك.
