تصميم مزدوج الوظيفة يجمع بين التأريض واتصالات الألياف

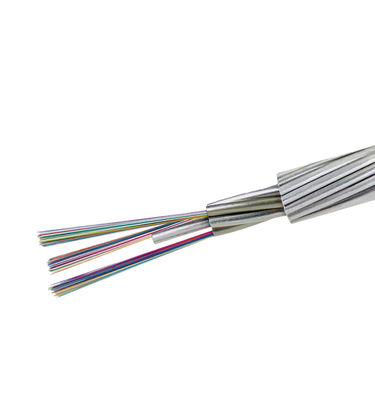

أنبوب من الفولاذ المقاوم للصدأ يحمي الألياف من الرطوبة والبيئة
قوة ميكانيكية عالية للطقس القاسي والتركيبات ذات الامتداد الطويل
نقل مستقر مع الحد الأدنى من التداخل الكهربائي
هيكل مدمج لأداء موثوق به في بيئات الجهد العالي
بديل مباشر للسلك الأرضي التقليدي لسهولة التركيب
يقلل من وقت النشر وتكلفة البنية التحتية
خطوط نقل الجهد العالي الهوائية
أنظمة اتصالات شبكات الطاقة
البنية التحتية للشبكات الذكية
شبكات مراقبة المرافق
نقل البيانات لمسافات طويلة في شبكات الطاقة

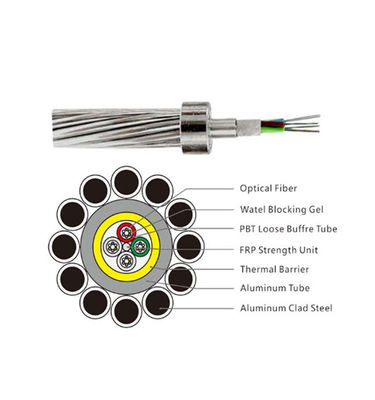

OPGW مع أنبوب ألومنيوم PBT
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصاميم OPGW النموذجية لأنبوب الفولاذ المقاوم للصدأ المجدول
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
تصميم نموذجي للطبقة الثلاثية:
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصاميم OPGW النموذجية لأنبوب الفولاذ المقاوم للصدأ المغطى بالألومنيوم المركزي
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصاميم OPGW النموذجية لأنبوب الفولاذ المقاوم للصدأ المركزي السائب
تصميم نموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
المعلمة
الأسئلة الشائعة
1. مصنع أم شركة تجارية؟
نحن مصنعون بخبرة تزيد عن 10 سنوات في كابلات الألياف الضوئية.
2. كيف يتم ضمان الجودة؟
يتم اختبار جميع المنتجات قبل الشحن. تتوفر عينات مجانية.
3. هل الطلبات الصغيرة مقبولة؟
نعم، يتم دعم الطلبات التجريبية.
4. وقت التسليم؟
حوالي 3-7 أيام عمل، حسب الكمية.
5. هل OEM متاح؟
نعم، يتم دعم التخصيص وطباعة الشعار.
