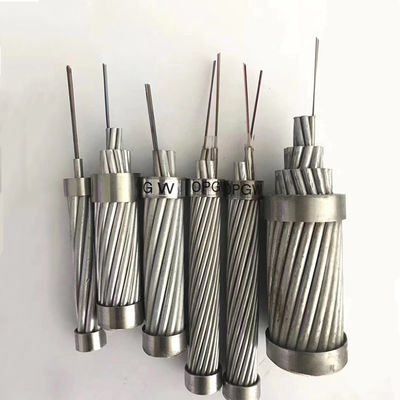

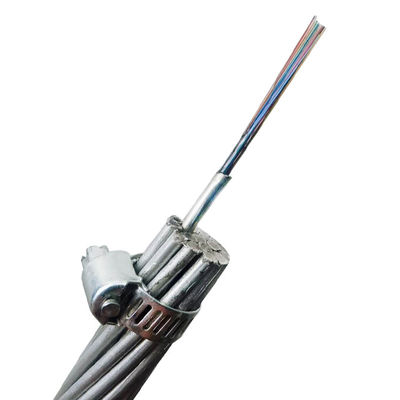

24 قلب 48 قلب نظام الطاقة السلك الأرضي للطاقة البصرية كابل OPGW
اتصل شخص : lillian
رقم الهاتف : 8618122384553
ال WhatsApp : +8618122384553
| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | بكرة الخشب الرقائقي / حسب الطلب |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض : | 4500 كم شهريا |
| مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | OPGW |
|
معلومات تفصيلية |
|||
| نوع الألياف: | وضع واحد / وضع متعدد | السترة: | الألومنيوم |
|---|---|---|---|
| اسم المنتج: | كابل الألياف الضوئية في الهواء الطلق | الطول: | 2 كم أو طول مخصص |
| بناء: | أنبوب فضفاض | الأساسية: | 4-288 كور |
| درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية | ||
| تسليط الضوء: | OPGW كبل الألياف الخارجية ذو الوضع الفردي,كابل الألياف البصرية أحادي الوضع OPGW 4 النواة,كابل الألياف البصرية OPGW 2 كم |
||
منتوج وصف
السلك الأرضي المركب بالألياف الضوئية (OPGW) هو سلك أرضي علوي يحتوي على ألياف بصرية.لديها وظائف متعددة مثل الأسلاك الأرضية والاتصال البصري.إنها تستخدم بشكل أساسي لخطوط الاتصال 110KV ، 220KV ، 500KV ، 750KV ونظام نقل الجهد العالي الجديد.يمكن استخدامه أيضًا لاستبدال الخطوط الأرضية الحالية لنظام نقل الجهد العالي القديم ، وإضافة خط الاتصال البصري ، ونقل تيار الوقت القصير ، وتوفير الحماية من الصواعق.يمكن تخصيص الهياكل الأخرى حسب الطلب.
خصائص المنتج
• توفر الأنابيب الفولاذية المقاومة للصدأ المملوءة بالجل المضاد للماء الحماية والدعم للألياف الضوئية
• أداء شد جيد
• قطر صغير وخفيف الوزن وحمل إضافي منخفض على البرج
• طول الألياف الفائض المناسب للوحدة البصرية يسهل صنعه

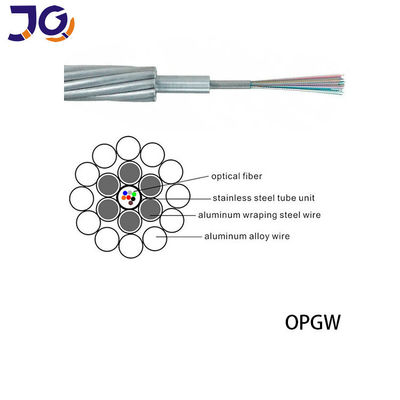

الإنشاءات والأداء
| تصنيف | مواد | القيمة | |
|
اعمال بناء |
ليف بصري | G652D / G655 إلخ. | 2 - 48 |
| أنبوب الحماية | أنابيب الصلب غير القابل للصدأ | 1.5 - 6 مم | |
| خط تقطعت بهم السبل | AS سلك / سلك AA / Al Rod | 1.5 - 6 مم | |
| ماكس.قطر الدائرة | 18 ملم | ||
| ماكس.المقطع العرضي | 200 ملم2 | ||
|
صفة مميزة |
وفقًا لمعايير DL / T 832 ، IEC60794-4-10 ، IEEE1138 | ||
| ماكس.قوة الشد (RTS) (كيلو نيوتن) | 280 | ||
| ماكس.قوة السحق(N / 100 مم) | 2200 | ||
| ماكس.سعة التيار القصير (40℃-200℃) (kA2s) | 100 | ||
| دقيقة.نصف قطر الانحناء (ديناميكي) | 20 د | ||
| دقيقة.الانحناء الشعاع (ثابت) | 15 د | ||
| أداء البيئة | التركيب (℃) | -10 إلى +50 | |
| النقل والتشغيل (℃) | -40 إلى +65 | ||
خصائص الألياف الضوئية
| توهين | عرض النطاق | تشتت وضع الاستقطاب | ||||||
|
@ 850nm |
@ 1300 نانومتر |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300 نانومتر |
الألياف الفردية | قيمة ارتباط التصميم (M = 20 ، Q = 0.01٪) | |
| G652D | - | - | ≤0.35 ديسيبل / كم | ≤0.21dB / كم | - | - | ≤0.20ps / كم | ≤0.1ps / كم |
| G655 | - | - | - | ≤0.22dB / كم | - | - | ≤0.20ps / كم | ≤0.1ps / كم |
| 50/125 ميكرومتر | ≤3.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | - | - | ≥600 ميجا هرتز | ≥ 1200 ميجا هرتز | - | - |
| 62.5 / 125 ميكرومتر | ≤3.5 ديسيبل / كم | ≤1.0 ديسيبل / كم | - | - | ≥ 200 ميجا هرتز | ≥600 ميجا هرتز | - | - |
• درجة حرارة النقل / التخزين: -40 درجة مئوية إلى +65 درجة مئوية
التعبئة والتغليف والطبل
• طبل كابل قياسي
• طول البكرة القياسي: 2/3 كم / بكرة ، يتوفر طول آخر أيضًا
