خصائص المنتج
• قطر كبير ، سعة ألياف كبيرة
• الهيكل مستقر والموثوقية عالية
• قدرة ممتازة ضد السعة الحالية للدائرة القصيرة والجانبية
• يمكن أن يحصل تصميم التجديل الأمثل على الطول الزائد للألياف الضوئية الثانوية. • يمكن تصميم عدد الخيوط في طبقتين أو ثلاث طبقات
• تطابق مع الأسلاك الأرضية المشتركة
البعد والخصائص
| العنصر | وحدة | البيانات | ||
| OPGW | / | OPGW50 مم 2 | ||
| الأساسية | / | 24 ب 1 | ||

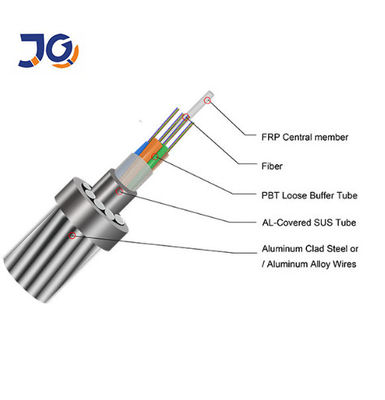

| بنية | أوتر | ACS (LB20A) | أجهزة الكمبيوتر / مم | 6 / 3.2 |
| مركز | أنبوب فولاذي مقاوم للصدأ | أجهزة الكمبيوتر / مم | 1 / 3.2 | |
| المقطع العرضي | ACS | مم 2 | 48.25 | |
| المقطع العرضي | مم 2 | 48.25 | ||
| اتجاه التجديل | / | اليد اليمنى | ||
| قطر الدائرة | مم | 9.6 | ||
| وزن | كجم / كم | 344.0 | ||
| معدل قوة الشد (RTS) | كيلو نيوتن | 58.2 | ||
| MAT (40٪ RTS) | كيلو نيوتن | 23.28 | ||
| الإجهاد اليومي (EDS) (25٪ RTS) | كيلو نيوتن | 14.55 | ||
| معامل المرونة (معامل E) | المعدل التراكمي | 162.0 | ||
| معامل الاستطالة الحراري | 10-6 / | 13.0 | ||
| 20 ℃ DC المقاومة | Ω / كم | 1.78 | ||
| 0.25 ثانية وقت قصير الحالي | كا | 6.9 | ||
| القدرة الحالية للوقت القصير | kA2.S | 12 | ||
| يسمح تيار الدائرة القصيرة بمدى درجة الحرارة | ℃ | 40-200 | ||
| الحد الأدنى لنصف قطر الانحناء | مم | 20 د | ||
| نسبة سحب الوزن | كم | 17.2 | ||
يتم تمييز الألياف بطلاء ملون بـ 12 لونًا مختلفًا وفقًا لـ EIA / TIA 598:
الخصائص البيئية
• درجة حرارة النقل / التخزين: -40 درجة مئوية إلى +65 درجة مئوية
