48Core OPGW السلك الأرضي العلوي المركب
اتصل شخص : Lillian
رقم الهاتف : +8618122384553
ال WhatsApp : +8618122384553
| الحد الأدنى لكمية : | 5 كم | الأسعار : | 1680USD / km |
|---|---|---|---|
| تفاصيل التغليف : | 1/2/3/4/5 كم في برميل خشبي واحد | وقت التسليم : | 15 يوما |
| شروط الدفع : | L/C، T/T، ويسترن يونيون | القدرة على العرض : | 50 كم يوميا |
| مكان المنشأ: | غوانغدونغ الصين | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001/CE/ROHS | رقم الموديل: | OPGW-24B1-86(87.6؛55.8) |
|
معلومات تفصيلية |
|||
| قطر الكابل: | 12.4 ملم | المقطع العرضي الداعم: | 86.4 ملم |
|---|---|---|---|
| قسم من سلك AS: | 68.8 ملم | قسم من أنبوب AL: | 17.6 ملم |
| نوع الألياف: | وضع واحد G652D | عدد الألياف: | 24 نواة |
| الهيكل: | يونيتوب | التثبيت: | نظام التشغيل |
| ماركة الألياف: | كورنينج / YOFC أو كوستوميريزيد | نوع الألياف: | جي652دي جي655 جي657 |
| تسليط الضوء: | 48 قلب كابل OPGW,24 قلب كابل OPGW,سلك الأرض OPGW كابل,24 cores OPGW Cable,Ground Wire OPGW Cable |
||
منتوج وصف
وصف لـ OPGW
الكابل الضوئي OPGW هو وضع الألياف الضوئية في سلك الأرض لخط نقل عالية الجهد العلوي لتشكيل شبكة الاتصال بالألياف الضوئية على خط الإرسال.هذا الهيكل له الوظائف المزدوجة للأسلاك الأرضية والاتصالاتالسلك الأرضي للطاقة البصرية هو أكثر موثوقية ومستقرة وصلبة بسبب لف الأسلاك المعدنية. لأن السلك الأرضي العلوي والكابل البصري مجتمعين ككل،بالمقارنة مع طرق أخرى للكابلات البصرية، يتم تقصير فترة البناء وتوفير تكلفة البناء.
خصائص و مزايا الكابلات البصرية OPGW
باستخدام تكنولوجيا إنتاج أنابيب الفولاذ المقاوم للصدأ جيدة، يتم ملء الأنابيب مع مركبات منع المياه التي يمكن أن تحمي الألياف البصرية بشكل فعال
صلابة جيدة وقوة سحب عالية
التيار الدائرة القصيرة لديها تدخلات متبادلة قليلة بين شبكة الطاقة وشبكة الاتصالات
مماثلة لمواصفات الأسلاك الأرضية الشائعة ، فهي مريحة للغاية لتركيبتها ويمكن أن تحل محل الأسلاك الأرضية الأصلية مباشرة.
OPGW تستخدم بشكل رئيسي لتوصيل الطاقة مع الملحقات، حماية المرور، ناقل التوصيل التلقائي، وتركيبها مع خطوط الجهد العالي.

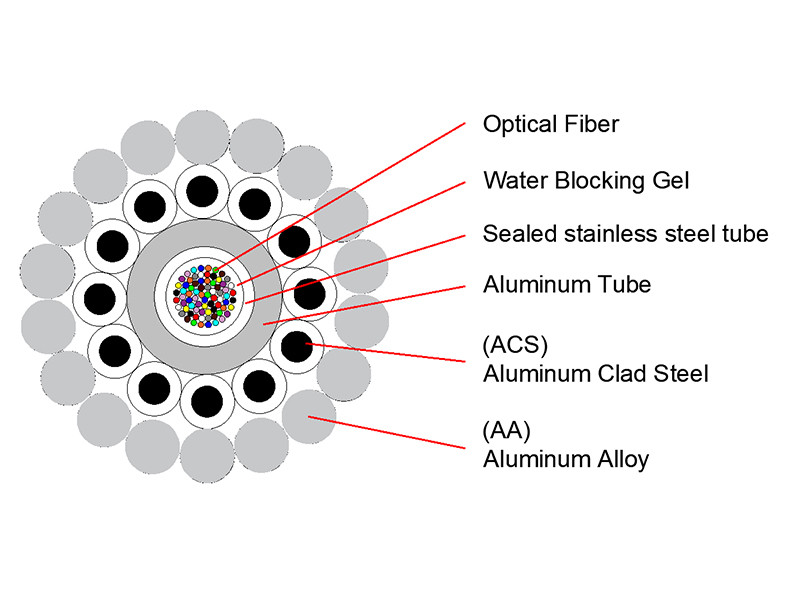

السلك البصري المتدفق (OPGW) متدفق بواسطة طبقات مزدوجة أو ثلاث من الأسلاك الفولاذية المطلية بالألومنيوم ((ACS) أو مزيج من أسلاك ACS وأسلاك سبيكة الألومنيوم ،تصميمه مُكيّف تماماً لاحتياجات خطوط الكهرباء الأكثر شيوعاً.
نوع الألياف:G652D؛ G655C؛ 657A1; 50/125; 62.5/125; OM3; OM4 كخيارات
عدد الألياف:ما يصل إلى 96 قلب
نطاق الجهد المطبق:خطوط الكهرباء ذات مستوى التوتر 110 كيلو فولت أو أقل.
التطبيقات:تستخدم عادة في خطوط الكهرباء الجوية التي تم بناؤها حديثًا. يمكن أن تلبي متطلبات عدد كبير من الألياف وخطوط نقل فائقة الجهد (UHV).يمكن أن توفر الحماية من البرق عن طريق نقل كبير خطأ حركة الدائرة القصيرة
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
OPGW مع PBT أنبوب الألومنيوم
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-113))9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-89[55.4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64].6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127 [79].0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137 [85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
التصميم النموذجي للطبقة الثلاثة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-80))3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| (أو بي جي دبليو-80))6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو - 143)9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصاميم نموذجية OPGW للأنابيب الفولاذية المقاومة للصدأ المركزية
التصميم النموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| (أو بي جي دبليو-32))6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| (أو بي جي دبليو-42))0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| (أو بي جي دبليو) 425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| (أو بي جي دبليو) 54559;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| (أو بي جي دبليو-61))7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| (أو بي جي دبليو-61))1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| (أو بي جي دبليو) 68808;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| (أو بي جي دبليو-75))5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| (أو بي جي دبليو 76))5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| (أو بي جي دبليو - 127) (أو بي جي دبليو - 141)0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| (أو بي جي دبليو-127))8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| (أو بي جي دبليو-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| (أو بي جي دبليو - 163) (أو بي جي دبليو - 138)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| (أو بي جي دبليو-183))7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
