اتصل شخص : JQ CABLE
رقم الهاتف : +8618122383351
ال WhatsApp : +8618122383351
| الحد الأدنى لكمية : | 5 كم | الأسعار : | 1680USD / km |
|---|---|---|---|
| تفاصيل التغليف : | 1/2/3/4/5 كم في برميل خشبي واحد | وقت التسليم : | 15 يوما |
| شروط الدفع : | L/C، T/T، ويسترن يونيون | القدرة على العرض : | 50 كم يوميا |
| مكان المنشأ: | غوانغدونغ الصين | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001/CE/ROHS | رقم الموديل: | OPGW-24B1-86(87.6؛55.8) |
|
معلومات تفصيلية |
|||
| قطر الكابل: | 12.4 ملم | المقطع العرضي الداعم: | 86.4 ملم |
|---|---|---|---|
| قسم من سلك AS: | 68.8 ملم | قسم من أنبوب AL: | 17.6 ملم |
| نوع الألياف: | وضع واحد G652D | عدد الألياف: | 24 48 96 Core |
| الهيكل: | يونيتوب | التثبيت: | نظام التشغيل |
| ماركة الألياف: | Corning/ Yofc/ Fujikura أو عملاء | نوع الألياف: | جي652دي جي655 جي657 |
| مادة الطبقة المركزية: | Unitube الفولاذ المقاوم للصدأ | الغلاف الخارجي: | فولاذ مكسو بالألمنيوم |
| طريقة التثبيت: | تكاليف غير مباشرة | لون الألياف: | أزرق ، برتقالي ، بني ، أكوا ، رمادي |
| عدد الألياف: | 24-144 | قطر الكابل: | 10.5-15 ملم |
| المواد المانعة للماء: | شريط قابل للانتفاخ بالماء | السطح: | ناعمة |
| لون السترة: | أسود أو أبيض أو رمادي | الطول: | مخصصة |
| وضع الكابل: | سلك الأرض البصري | مجموعة من تطبيق: | خط الجهد العالي الجديد الجوي |
| توهين الألياف البصرية: | ≤0.4 ديسيبل/كم عند 1310 نانومتر، ≤0.3 ديسيبل/كم عند 1550 نانومتر | درجة حرارة العمل: | -40 درجة مئوية إلى +70 درجة مئوية |
| إبراز: | 24 كابل أوتيكي لألياف OPGW,كابل أوبجوا للألياف البصرية ذات الوضع الواحد,نظام الكهرباء OPGW كابل الألياف البصرية,Single Mode OPGW Fiber Optic Cable,Power System OPGW Fiber Optic Cable |
||
منتوج وصف

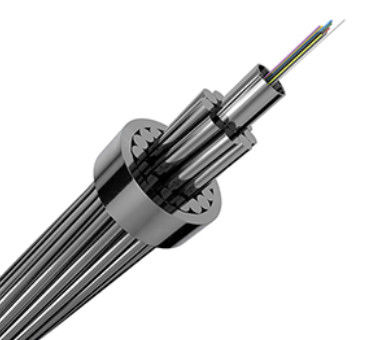

كابل OPGW (سلك الأرض للطاقة البصرية)مصممة للجمع بين وظائف نظام اتصالات الألياف الضوئية مع دور سلك الأرض في خطوط نقل عالية الجهد.يتم وضع الكابل داخل سلك الأرض من خطوط الكهرباء الجوية، بمثابة عنصر أرضي ووسيط للاتصالات البصرية. هذا التصميم مزدوج الغرض يحسن من الكفاءة العامة وموثوقية كل من شبكات الطاقة والاتصالات،يقدم هيكلًا قويًا ومستقرًا بفضل تعزيز الأسلاك المعدنيةوبما أن الألياف الضوئية متكاملة داخل الأسلاك الأرضية، فإن OPGW يقلل من وقت البناء والتكاليف مقارنة بالطرق الأخرى، مما يسهل التنفيذ.
البناء المستدام من الفولاذ المقاوم للصدأ: يضمن استخدام أنابيب الفولاذ المقاوم للصدأ عالية الجودة، مليئة بمكونات منع الماء، حماية مثالية للألياف البصرية، ومنع التلف من الرطوبة أو العوامل البيئية.
قوة عالية وتصميم صغير: الكابل مضغوط ولكنه قوي، مصمم لتحمل الظروف الجوية القاسية والإجهاد الميكانيكي العالي، مما يجعله مناسبًا لفترات طويلة في بيئات الجهد العالي.
الحد الأدنى من التداخل: التيار الكهربائي في شبكة الكهرباء له تأثير ضئيل على شبكة الاتصالات البصرية، مما يضمن التشغيل المستقر وخالي من التداخل.
تثبيت سهل: تم تصميم كابلات OPGW لتحل محل الأسلاك الأرضية التقليدية مباشرة، مما يسهل تركيبها دون تغييرات كبيرة في البنية التحتية الحالية، مما يوفر الوقت ويقلل من التكاليف.
من خلال دمج الألياف الضوئية مع البنية التحتية لخط الكهرباء ، توفر كابلات OPGW حلًا فعالًا وموثوقًا وفعالًا للاسلكية عالية السرعة في شبكات نقل الكهرباء.
OPGW (سلك الأرض للطاقة البصرية)تستخدم بشكل رئيسي في أنظمة اتصالات الطاقة، بما في ذلك حماية الإرسال، والإرسال التلقائي، ويتم تثبيتها إلى جانب خطوط الكهرباء عالية الجهد.

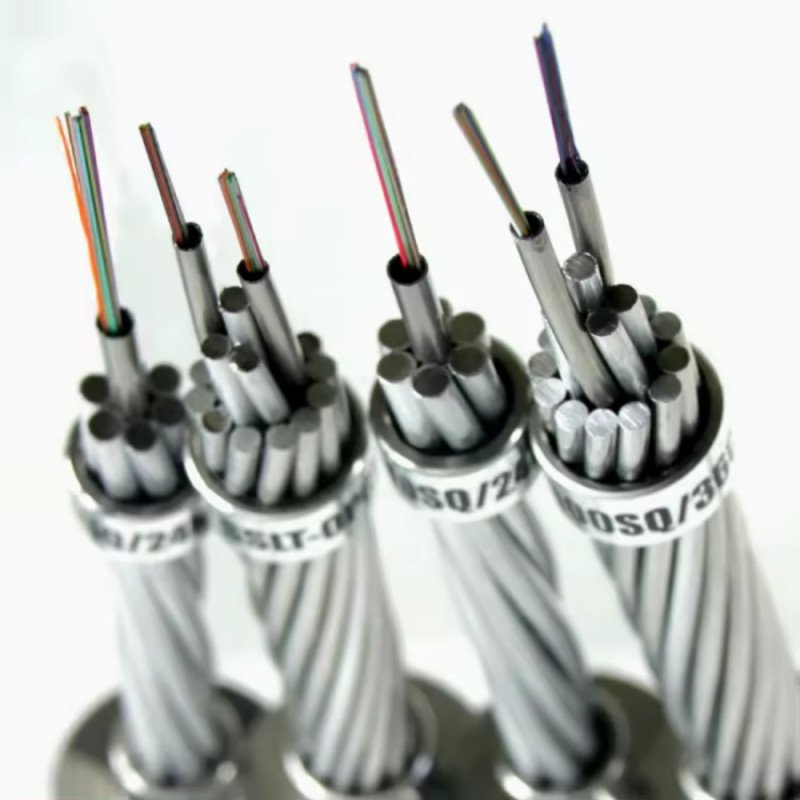

الـسلك الأرض البصري المتعرج (OPGW)تتكون من طبقات متعددة، عادةً اثنين أو ثلاثة، من أسلاك الفولاذ المطلي بالألومنيوم (ACS) أو مزيج من أسلاك ACS وأسلاك سبيكة الألومنيوم.تم تصميمه لتلبية احتياجات معظم خطوط النقل الكهربائية الجوية.
أنواع الألياف: G652D، G655C، G657A1، 50/125، 62.5/125، OM3، OM4 (توفير المرونة في الاختيار على أساس المتطلبات)
عدد الألياف: تصل إلى 96 نواة، اعتمادا على احتياجات التطبيق.
نطاق الجهد: مناسبة لخطوط الكهرباء ذات مستويات الجهد 110kV أو أقل.
خطوط كهرباء جديدة: تستخدم عادة في خطوط الجهد العالي التي تم بناؤها حديثًا ، OPGW بمثابة السلك الأرضي ووسيلة اتصال.
سعة فائدة عالية للألياف: يمكن أن تتعامل مع أعداد كبيرة من الألياف، مما يجعلها مناسبة لخطوط نقل فائقة الجهد (UHV).
الحماية من البرق: يقدم كابل OPGW حماية أساسية من خلال نقل تيارات الدائرة القصيرة الكبيرة ، مما يحمي النظام من البرق والعطالات الكهربائية.
يدمج OPGW وظائف نقل الطاقة والاتصالات ، مما يوفر حلًا مبسطًا للبنية التحتية الحديثة للطاقة.

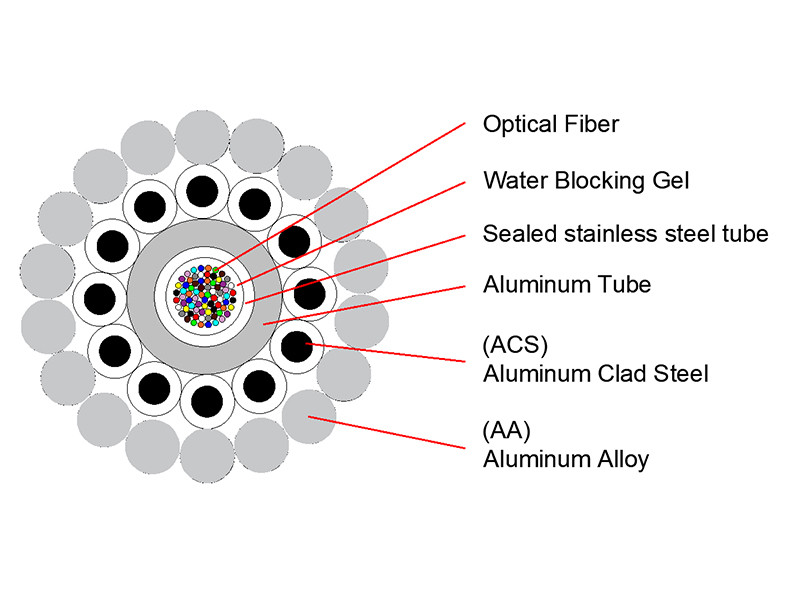

تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
OPGW مع PBT أنبوب الألومنيوم
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-113))9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-89[55.4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64].6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127 [79].0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137 [85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
التصميم النموذجي للطبقة الثلاثة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-80))3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| (أو بي جي دبليو-80))6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو - 143)9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصاميم نموذجية OPGW للأنابيب الفولاذية المقاومة للصدأ المركزية
التصميم النموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| (أو بي جي دبليو-32))6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| (أو بي جي دبليو-42))0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| (أو بي جي دبليو) 425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| (أو بي جي دبليو) 54559;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| (أو بي جي دبليو-61))7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| (أو بي جي دبليو-61))1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| (أو بي جي دبليو) 68808;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| (أو بي جي دبليو-75))5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| (أو بي جي دبليو 76))5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| (أو بي جي دبليو - 127) (أو بي جي دبليو - 141)0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| (أو بي جي دبليو-127))8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| (أو بي جي دبليو-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| (أو بي جي دبليو - 163) (أو بي جي دبليو - 138)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| (أو بي جي دبليو-183))7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
