| الحد الأدنى لكمية : | 5 كم | الأسعار : | 1680USD / km |
|---|---|---|---|

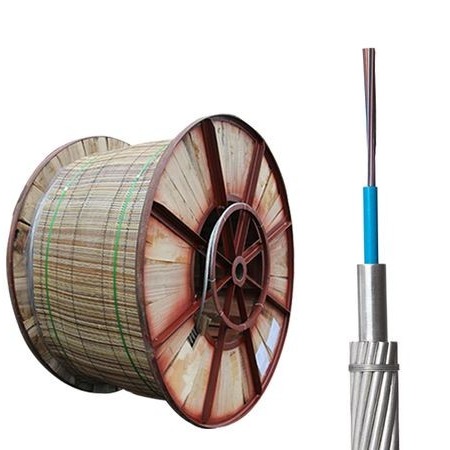

| تفاصيل التغليف : | 1/2/3/4/5 كم في طبل خشبي واحد | وقت التسليم : | 15 دياس |
| شروط الدفع : | L/C ، T/T ، Western Union | القدرة على العرض : | 50 كم في اليوم |
| مكان المنشأ: | قوانغدونغ الصين | اسم العلامة التجارية: | JQ/OEM/Customize |
|---|---|---|---|
| إصدار الشهادات: | ISO9001/CE/ROHS | رقم الموديل: | OPGW-24B1-86 (87.6 ؛ 55.8) |
|
معلومات تفصيلية |
|||
| قطر الكابل: | 12.4mm | دعم المقطع العرضي: | 86.4mm |
|---|---|---|---|
| قسم من السلك: | 68.8 مم | قسم الأنبوب: | 17.6mm |
| نوع الألياف: | الوضع المفرد G652D | عدد الألياف: | 12 24 48 Core |
| بناء: | Unitube | تثبيت: | نظام الطاقة |
| العلامة التجارية الألياف: | Corning/ YOFC أو عملاء | نوع الألياف: | G652D G655 G657 |
| طول: | 700 متر أو كما هو مطلوب | لون الألياف: | أزرق ، برتقالي ، بني ، أكوا ، رمادي |
| توهين الألياف البصرية: | ≤0.4db/km في 1310nm ، ≤0.3db/km في 1550 نانومتر | نوع الألياف: | G652D ، G657A2 |
| OEM: | متاح | سحق المقاومة: | 3000n/100mm |
| نوع الكابل: | أنبوب فضفاض | فترة: | 100m/150m/200m/400m |
| درجة حرارة التخزين: | -40 درجة مئوية إلى +70 درجة مئوية | شكل المواد: | كابل مستدير |
| تآكل: | مكافحة التآكل | الكلمة الرئيسية: | كابل الألياف في الهواء الطلق |
| نوع الألياف البصرية: | الوضع المفرد G.652d | لون: | أسود أو مخصص |
| الفيبر: | وضع واحد/وضع متعدد | ||
| إبراز: | كابل الألياف الضوئية OPGW 24-48 نواة,كابل OPGW أحادي النمط G652D,كابل OPGW لأنظمة الطاقة,single mode G652D OPGW cable,OPGW cable for power systems |
||
منتوج وصف
الـكابل OPGW يدمج الألياف الضوئية في السلك الأرضي العلوي لخطوط نقل الجهد العالي، مما يتيح كلاً من التأريض الكهربائي و الاتصالات الضوئية ضمن هيكل واحد. يعزز هذا التصميم ثنائي الوظائف موثوقية النظام ويبسط البنية التحتية. بفضل هيكله المقوى بالمعدن، فإن الكابل قوي ومتين ومقاوم للإجهاد البيئي. بالمقارنة مع طرق تركيب الألياف التقليدية، يسمح OPGW بـ أوقات بناء أقصر و تكاليف إجمالية أقل من خلال الجمع بين خطوط الطاقة والاتصالات في خط واحد.
الحماية المتقدمة: يتم ملء الأنابيب المصنوعة من الفولاذ المقاوم للصدأ بمركبات مانعة لتسرب المياه لحماية الألياف الضوئية من الرطوبة والتلف المادي.
مضغوط وقوي: يوفر الكابل إحكاما هيكليا ممتازا وقوة شد عالية، ومناسب للظروف البيئية القاسية.
الحد الأدنى من التداخل الكهرومغناطيسي: مصمم لتقليل التداخل المتبادل بين إشارات الاتصال وتيارات الدائرة القصيرة في شبكة الطاقة.
سهولة التكامل: يتوافق مع مواصفات الأسلاك الأرضية القياسية، مما يجعل التثبيت مباشرًا - مثاليًا لمشاريع جديدة وبديلة.
تلعب كابلات OPGW دورًا حاسمًا في البنية التحتية الحديثة للشبكات الذكية من خلال توفير عمود فقري اتصالاتي موثوق به مدمج مباشرة في خطوط نقل الطاقة. تسهل هذه التكامل المراقبة في الوقت الفعلي واكتشاف الأعطال ونقل البيانات، مما يحسن كفاءة الشبكة ويقلل من وقت التوقف عن العمل. علاوة على ذلك، تدعم كابلات OPGW نقل البيانات عالي السرعة لمسافات طويلة مع الحفاظ على مقاومة قوية للعوامل البيئية مثل ضربات الصواعق وأحمال الرياح وتقلبات درجة الحرارة. إن تصميمها القوي ووظائفها المزدوجة يجعلها الخيار المفضل للمرافق التي تهدف إلى تحديث شبكاتها بأقل قدر من التعطيل والتكلفة.
تُستخدم كابلات OPGW في المقام الأول للاتصال عبر خطوط الطاقة جنبًا إلى جنب مع الملحقات مثل حماية الترحيل وأنظمة التحكم الآلي، ويتم تركيبها مع خطوط نقل الجهد العالي.

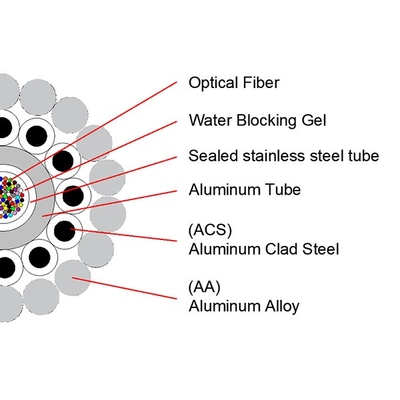

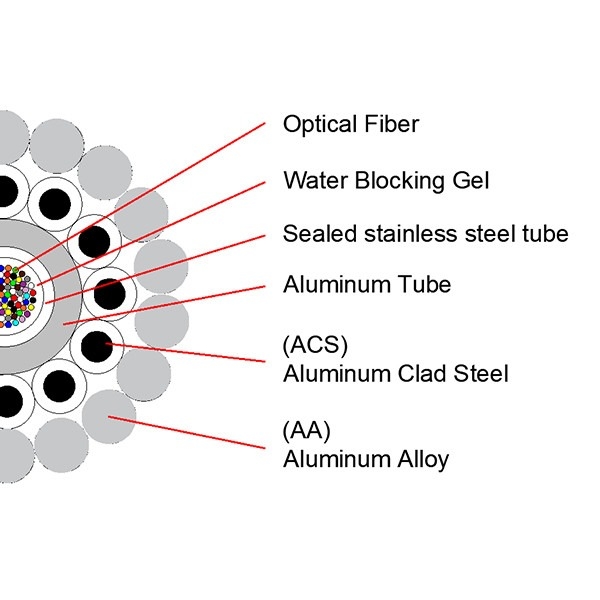

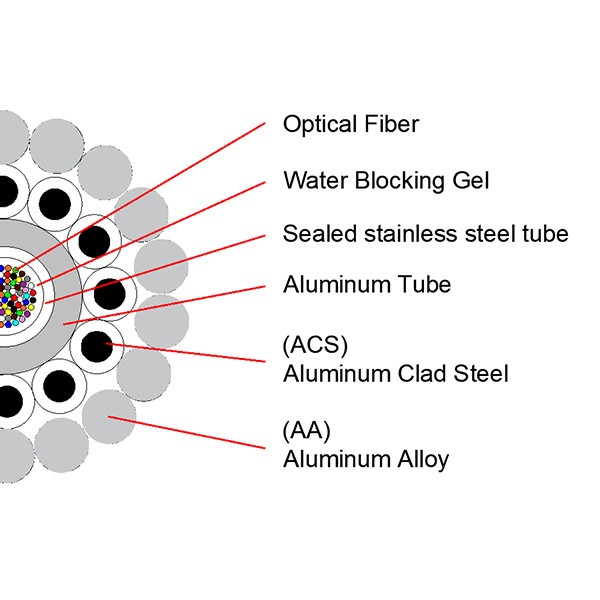

يتكون السلك الأرضي الضوئي المجدول (OPGW) من طبقتين أو ثلاث طبقات من أسلاك الفولاذ المكسوة بالألومنيوم (ACS)، أو مزيج من أسلاك ACS وسبائك الألومنيوم. تم تصميم هذا البناء لتلبية المتطلبات الشائعة لخطوط النقل الكهربائي، مما يوفر كلاً من القوة الميكانيكية والأداء الكهربائي.
أنواع الألياف المتاحة: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (خيارات مختلفة لتناسب التطبيقات المختلفة)
عدد نوى الألياف: ما يصل إلى 96 نواة
نطاق الجهد: مناسب لخطوط الطاقة المصنفة حتى 110 كيلو فولت وما دون
تُستخدم كابلات OPGW على نطاق واسع في خطوط الطاقة الهوائية التي تم إنشاؤها حديثًا وهي مناسبة للمشاريع التي تتطلب عددًا كبيرًا من الألياف وجهدًا فائقًا (UHV) للنقل. كما أنها توفر الحماية من الصواعق عن طريق توصيل تيارات الدائرة القصيرة الكبيرة للأعطال بأمان عبر الكابل.

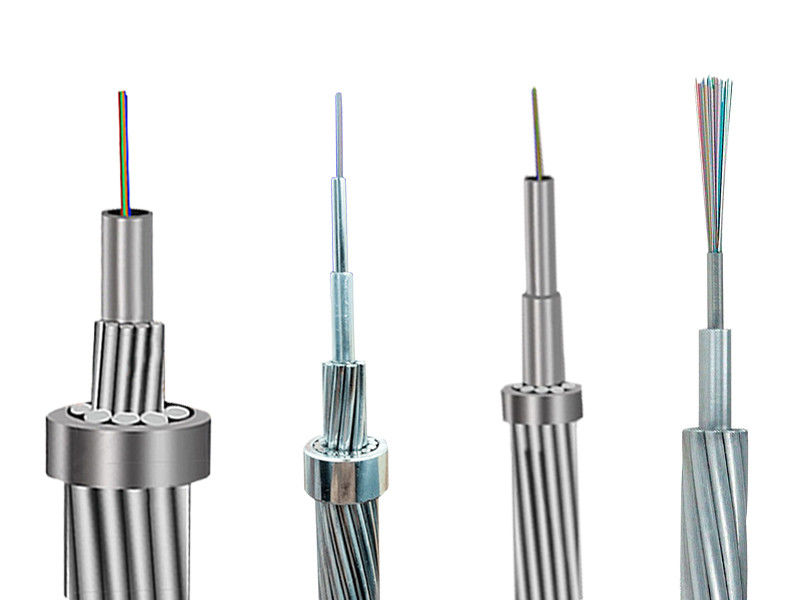

يتضمن تصميم OPGW القياسي أنبوبًا مركزيًا من الفولاذ المقاوم للصدأ مغطى بالألومنيوم، مما يوفر حماية قوية ومتانة.
OPGW مع أنبوب ألومنيوم PBT
| تخصيص | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS(KN) | دائرة قصر (KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصميمات OPGW النموذجية لأنبوب الفولاذ المقاوم للصدأ المجدول
تصميم نموذجي للطبقة المزدوجة:
| تخصيص | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS(KN) | دائرة قصر (KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
تصميم نموذجي للطبقة الثلاثية:
| تخصيص | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS(KN) | دائرة قصر (KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصميمات OPGW النموذجية لأنبوب الفولاذ المقاوم للصدأ المركزي المغطى بالألومنيوم
تصميم نموذجي للطبقة الواحدة
| تخصيص | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS(KN) | دائرة قصر (KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| تخصيص | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS(KN) | دائرة قصر (KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصميمات OPGW النموذجية لأنبوب فضفاض من الفولاذ المقاوم للصدأ المركزي
تصميم نموذجي للطبقة الواحدة:
| تخصيص | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | دائرة قصر (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| تخصيص | عدد الألياف | القطر (مم) | الوزن (كجم/كم) | RTS (KN) | دائرة قصر (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
