| الحد الأدنى لكمية : | 5 كم | الأسعار : | 1680USD / km |
|---|---|---|---|
| تفاصيل التغليف : | 1/2/3/4/5 كم في طبل خشبي واحد | وقت التسليم : | 15 دياس |
| شروط الدفع : | L/C ، T/T ، Western Union | القدرة على العرض : | 50 كم في اليوم |
| مكان المنشأ: | قوانغدونغ الصين | اسم العلامة التجارية: | JQ/OEM/Customize |
|---|---|---|---|
| إصدار الشهادات: | ISO9001/CE/ROHS/FCC | رقم الموديل: | OPGW-24B1-86 (87.6 ؛ 55.8) |
|
معلومات تفصيلية |
|||
| قطر الكابل: | 12.4mm | دعم المقطع العرضي: | 86.4mm |
|---|---|---|---|
| قسم من السلك: | 68.8 مم | قسم الأنبوب: | 17.6mm |
| نوع الألياف: | الوضع المفرد G652D | عدد الألياف: | 24 48 جوهر |
| بناء: | Unitube | تثبيت: | نظام الطاقة |
| العلامة التجارية الألياف: | Corning/ YOFC أو عملاء | نوع الألياف: | G652D G655 G657 |
| وضع الكابل: | السلك الأرضي | الرقم الأساسي: | 24/48/حسب العميل |
| الفيبر: | 4-288core | اسم المنتج: | اكسسوارات قبضة الأسلاك مسبقة التشكيل |
| مخصص: | نعم | سمات: | كابل الأرض العلوي البصري |
| وزن الكابل: | 25 كجم لكل كيلومتر | الكلمة الرئيسية: | كابل الألياف في الهواء الطلق |
| غرض: | تركيبات خط النفقات العامة | عدد السلوك: | ≥ 10 |
| نموذج لا: | RLB | طلب: | خطوط نقل الطاقة العلوية |
| دائرة نصف قطرها الانحناء: | قطر الكابل 25 مرة | وزن: | 0.2-0.5 كجم/م |
| نموذج: | OPGW | ||
| إبراز: | 24 كابل أوتيكي لألياف OPGW,كابل نقل الطاقة OPGW بـ 48 نوى,سلك أرضي ضوئي OPGW مع ضمان,48 core OPGW power transmission cable,OPGW optical ground wire with warranty |
||
منتوج وصف

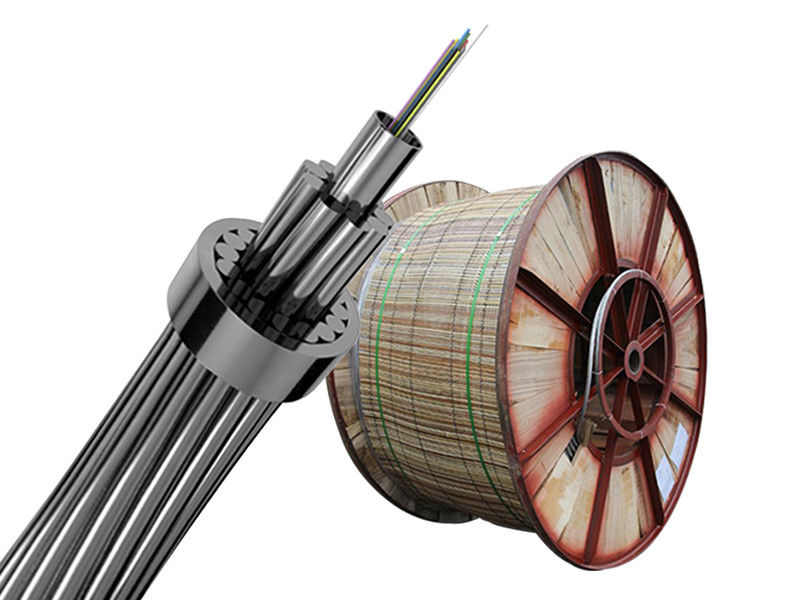

لمحة عامة عن كابل OPGW
السلك الأرضي للطاقة البصرية (OPGW) هو نوع خاص من الكابلات الذي يدمج الألياف البصرية داخل السلك الأرضي لخطوط نقل عالية الجهد الجوية.من خلال الجمع بين وظائف الحماية من البرق، التأرجح، والاتصالات البصرية، يوفر OPGW حلًا موثوقًا وفعالًا لشبكات الكهرباء الحديثة.بينما الأسلاك المعدنية المحيطة تضمن أداء ميكانيكي ممتاز وحماية كهربائيةبالمقارنة مع تركيبات الكابلات البصرية التقليدية، OPGW يقلل من وقت البناء، ويقلل من التكاليف الإجمالية، ويحسن الاستقرار على المدى الطويل.
الميزات الرئيسية والمزايا
الحماية المتقدمة: تصميم أنبوب الفولاذ المقاوم للصدأ مليء بمكونات منع الماء يوفر حماية متفوقة للألياف البصرية ضد الرطوبة والإجهاد الميكانيكي.
قوة ميكانيكية عالية: هيكل مضغوط بقوة سحب ممتازة لتحمل البيئات القاسية والحملات الميكانيكية القوية.
الأداء الكهربائي: يقلل بفعالية من التداخل بين شبكة الكهرباء ونظام الاتصالات خلال ظروف الاختصار.
تثبيت سهل: مصممة لتتناسب مع مواصفات الأسلاك الأرضية التقليدية ، يمكن تثبيت OPGW بسهولة واستبدال الأسلاك الأرضية الحالية مباشرة دون تعديلات كبيرة.
وظائف مزدوجة: يوفر كل من حماية الأرض لنظام الطاقة وقنوات الاتصالات البصرية عالية السعة، مما يضمن الموثوقية والفعالية من حيث التكلفة.
تطبيقات واسعة: مثالية للاستخدام في خطوط نقل الكهرباء والمحطات الفرعية وشبكات الاتصالات الذكية.
الوظائف الرئيسية
يتم تطبيق كابلات OPGW في المقام الأول في أنظمة اتصالات الطاقة ، حيث تعمل مع الملحقات لحماية المرور والتحكم التلقائي ونقل البيانات.يتم تركيبها بجانب خطوط الكهرباء عالية الجهد، يجمع بين وظائف الاتصال البصري والأرضية.

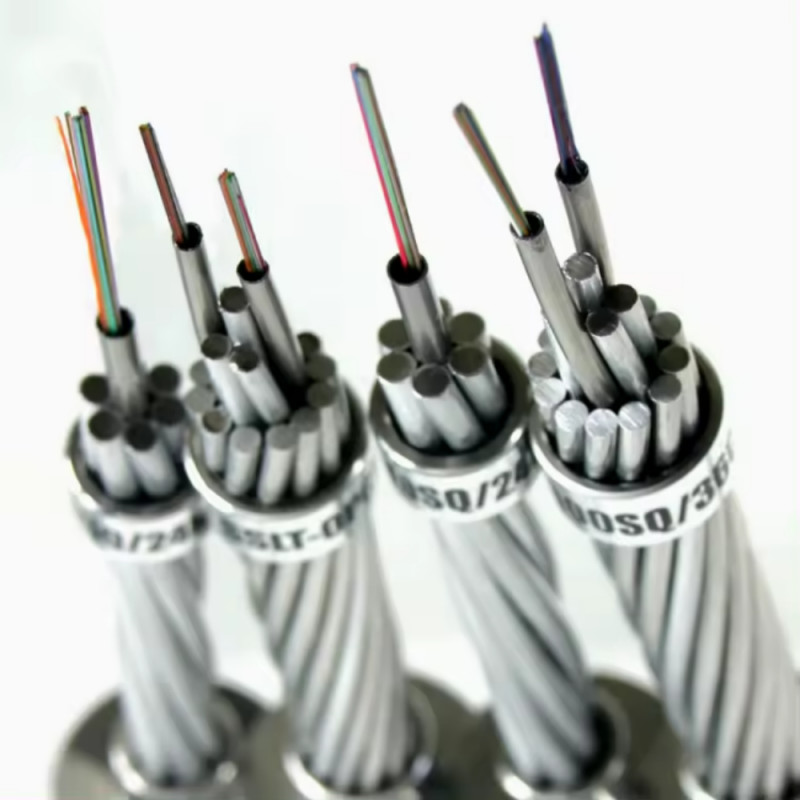

الهيكل
يتم تصنيع سلك الأرض البصري المتشابك (OPGW) مع طبقتين أو ثلاث من أسلاك الفولاذ المطلية بالألومنيوم (ACS) ، أو مزيج من أسلاك ACS وأسلاك سبيكة الألومنيوم.تم تحسين هذا التصميم لتلبية المتطلبات الهيكلية والميكانيكية الشائعة لخطوط نقل الطاقة.
مواصفات الألياف
أنواع الألياف الاختيارية: G652D، G655C، G657A1، 50/125، 62.5/125، OM3، OM4
عدد الألياف: يصل إلى 96 قلب
مجموعة الكهربائية والتطبيقات
مناسبة لخطوط الكهرباء بمستويات التوتر 110 كيلو فولت أو أقل
تستخدم على نطاق واسع في خطوط النقل الجوية الجديدة
قادرة على حمل عدد كبير من الألياف لأنظمة UHV (الجهد العالي للغاية)
يوفر الحماية من البرق ويقود بأمان التيار الخطأ الدائرة القصيرة
تصميم نموذجي

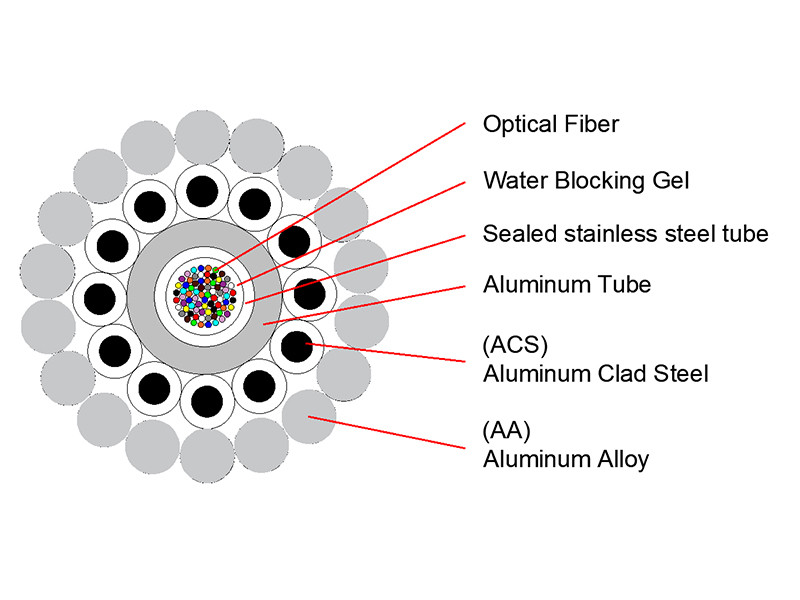

هيكل أنبوب الفولاذ المقاوم للصدأ مغطى بالألومنيوم المركزي ، مما يضمن حماية الألياف الممتازة والقوة الميكانيكية والموثوقية طويلة الأجل.
OPGW مع PBT أنبوب الألومنيوم
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-113))9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-89[55.4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64].6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127 [79].0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137 [85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
التصميم النموذجي للطبقة الثلاثة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-80))3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| (أو بي جي دبليو-80))6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو - 143)9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصاميم نموذجية OPGW للأنابيب الفولاذية المقاومة للصدأ المركزية
التصميم النموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| (أو بي جي دبليو-32))6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| (أو بي جي دبليو-42))0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| (أو بي جي دبليو) 425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| (أو بي جي دبليو) 54559;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| (أو بي جي دبليو-61))7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| (أو بي جي دبليو-61))1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| (أو بي جي دبليو) 68808;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| (أو بي جي دبليو-75))5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| (أو بي جي دبليو 76))5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| (أو بي جي دبليو - 127) (أو بي جي دبليو - 141)0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| (أو بي جي دبليو-127))8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| (أو بي جي دبليو-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| (أو بي جي دبليو - 163) (أو بي جي دبليو - 138)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| (أو بي جي دبليو-183))7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
