| الحد الأدنى لكمية : | 5 كم | الأسعار : | 1680USD / km |
|---|---|---|---|
| تفاصيل التغليف : | 1/2/3/4/5 كم في طبل خشبي واحد | وقت التسليم : | 15 دياس |
| شروط الدفع : | L/C ، T/T ، Western Union | القدرة على العرض : | 50 كم في اليوم |
| مكان المنشأ: | قوانغدونغ الصين | اسم العلامة التجارية: | JQ/OEM/Customize |
|---|---|---|---|
| إصدار الشهادات: | ISO9001/CE/ROHS/FCC | رقم الموديل: | OPGW-24B1-86 (87.6 ؛ 55.8) |
|
معلومات تفصيلية |
|||
| قطر الكابل: | 12.4mm | دعم المقطع العرضي: | 86.4mm |
|---|---|---|---|
| قسم من السلك: | 68.8 مم | قسم الأنبوب: | 17.6mm |
| نوع الألياف: | الوضع المفرد G652D/G657A1 | عدد الألياف: | 24 48 96 Core |
| بناء: | Unitube | تثبيت: | نظام الطاقة |
| العلامة التجارية الألياف: | Corning/ YOFC أو عملاء | نوع الألياف: | G652D G655 G657 |
| أصل: | قوانغتشو الصين | التعبئة: | بكرة خشبية |
| القطر الخارجي: | 15mm | الألياف البصرية: | G652D،G655C |
| غمد الخارجي: | الألومنيوم | تسرب المياه: | سد الماء |
| ضمان: | 5 سنوات | قطر الكابل: | 0.25mm |
| تآكل: | مكافحة التآكل | طريقة التثبيت: | تركيب النفقات الجوية |
| آر تي إس: | 60-80KN | وضع الألياف: | وضع واحد أو وضع متعدد |
| اسم المنتج: | اكسسوارات قبضة الأسلاك مسبقة التشكيل | طول الامتداد: | يصل إلى 1000 متر |
| وضع الكابل: | سلك الأرض البصري | ||
| إبراز: | كابل OPGW ذو 24 جوهر لنقل الطاقة,شبكة الأسلاك الأرضية الضوئية ذات الأساس 48,كابل الألياف الضوئية OPGW مع الضمان,48 core optical ground wire network,OPGW fiber optic cable with warranty |
||
منتوج وصف

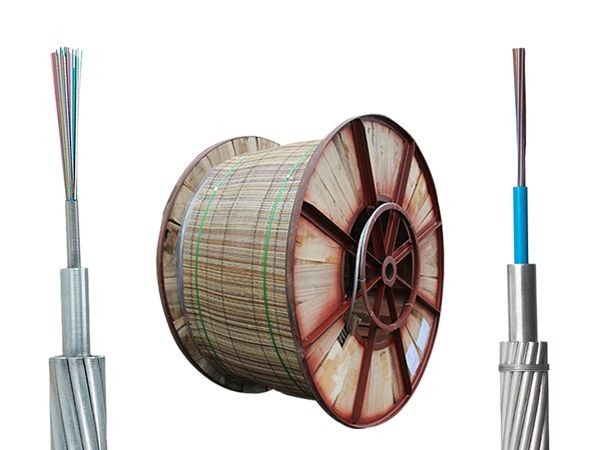

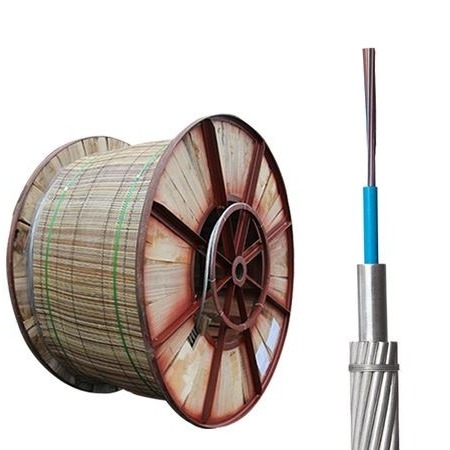

وصف OPGW
يدمج الكابل البصري OPGW الألياف البصرية داخل سلك الأرض لخطوط نقل عالية الجهد الجوية ، مما يخلق نظام اتصال آمن وفعال على طول شبكة الكهرباء.مع دورها المزدوج من الترسيم ونقل البياناتيضمن OPGW حماية نظام الطاقة والاتصالات الموثوقة. يوفر هيكل الأسلاك المعدنية قوة ميكانيكية ممتازة واستقرار وعمر خدمة طويل.بالمقارنة مع تركيبات الكابلات البصرية التقليدية، OPGW يقلل بشكل كبير من وقت البناء وتكاليف المشروع الإجمالية. يتم استخدامه على نطاق واسع في مشاريع نقل الكهرباء والمحطات الفرعية وأنظمة الاتصال بالشبكة الذكية.
خصائص و مزايا الكابلات البصرية OPGW
تكنولوجيا أنابيب الفولاذ المقاوم للصدأ متقدمة مليئة بمكونات منع الماء للحماية القصوى للألياف
قوة السحب العالية والبنية المدمجة تضمن المتانة في البيئات القاسية.
تدخلات منخفضة بين شبكة الكهرباء وشبكة الاتصالات حتى في ظل ظروف الاختصار.
سهولة التثبيت متوافقة مع مواصفات الأسلاك الأرضية الشائعة ويمكن أن تحل محل الأسلاك الأرضية الحالية مباشرة.
مقاومة ممتازة للبرق وأداء مستقر على مدى فترات طويلة.
حل فعال من حيث التكلفة لدمج الاتصالات في البنية التحتية لنقل الطاقة.
التطبيق
يتم تطبيق OPGW بشكل رئيسي في أنظمة اتصالات الطاقة جنبا إلى جنب مع الملحقات ذات الصلة.وإرسال الإشارة عند تركيبها على طول خطوط الكهرباء عالية الجهد.

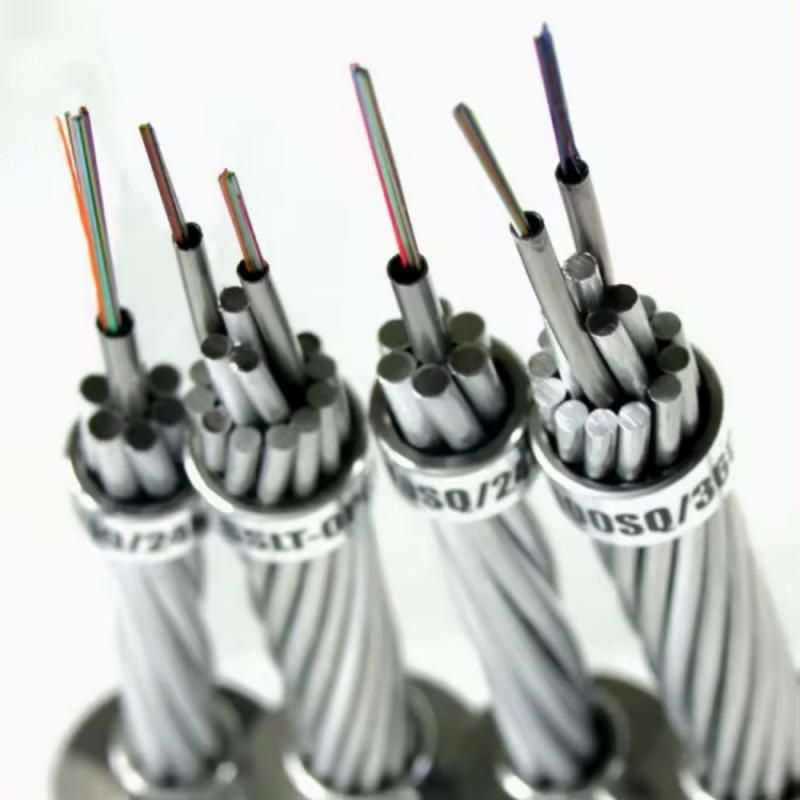

الهيكل
يتم تصنيع سلك الأرض البصري المتشابك (OPGW) مع طبقات مزدوجة أو ثلاثية من أسلاك الصلب المطلي بالألومنيوم (ACS) ، أو مزيج من أسلاك ACS وأسلاك سبيكة الألومنيوم.تم تصميمه ليتوافق مع احتياجات شبكات الطاقة العالية الحديثةيضمن الارض الكهربائية والاتصالات البصرية
خيارات الألياف
G652D، G655C، G657A1
الوسائط المتعددة: 50/125، 62.5/125، OM3، OM4
عدد الألياف
ما يصل إلى 96 نواة متاحة
نطاق الجهد
مناسبة لخطوط الكهرباء من 110 كيلو فولت أو أقل
التطبيقات الرئيسية
تستخدم على نطاق واسع في خطوط الكهرباء الجوية التي تم بناؤها حديثًا
مثالية لمشاريع نقل الألياف الكبيرة والجهد العالي للغاية (UHV)
يوفر الأرضية والحماية من البرق أثناء حمل التيار الخطأ الدائرة القصيرة
التصاميم النموذجية
أنبوب من الفولاذ المقاوم للصدأ مغطى بالألومنيوم المركزي OPGW للحفاظ على قوة عالية وحماية موثوقة
OPGW مع PBT أنبوب الألومنيوم
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-113))9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-89[55.4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64].6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127 [79].0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137 [85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
التصميم النموذجي للطبقة الثلاثة:
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
تصاميم نموذجية OPGW من أنابيب الفولاذ المقاوم للصدأ مغطاة بالدرجة المركزية
تصميم نموذجي للطبقة الواحدة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو-80))3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| (أو بي جي دبليو-80))6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
تصميم نموذجي للطبقة المزدوجة
| المواصفات | عدد الألياف | قطر ((ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (((KN) | الدائرة القصيرة ((KA2s) |
| (أو بي جي دبليو - 143)9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
تصاميم نموذجية OPGW للأنابيب الفولاذية المقاومة للصدأ المركزية
التصميم النموذجي للطبقة الواحدة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| (أو بي جي دبليو-32))6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| (أو بي جي دبليو-42))0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| (أو بي جي دبليو) 425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| (أو بي جي دبليو) 54559;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| (أو بي جي دبليو-61))7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| (أو بي جي دبليو-61))1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| (أو بي جي دبليو) 68808;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| (أو بي جي دبليو-75))5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| (أو بي جي دبليو 76))5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
تصميم نموذجي للطبقة المزدوجة:
| المواصفات | عدد الألياف | قطر (ملم) | الوزن (كيلوغرام/كيلومتر) | RTS (KN) | الدائرة القصيرة (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| (أو بي جي دبليو - 127) (أو بي جي دبليو - 141)0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| (أو بي جي دبليو-127))8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| (أو بي جي دبليو-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| (أو بي جي دبليو - 163) (أو بي جي دبليو - 138)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| (أو بي جي دبليو-183))7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
